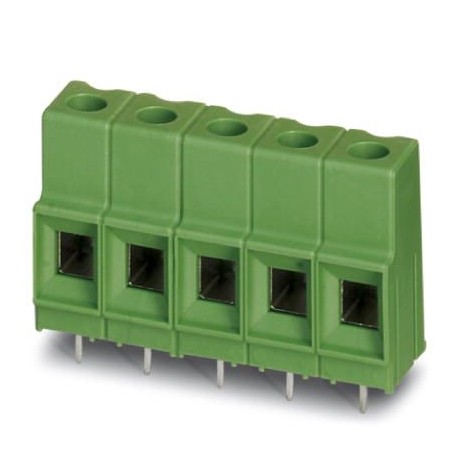

MKDSP 10N/ 2-10,16 1773976 PHOENIX CONTACT Leiterplattenklemme
MKDSP 10N/ 2-10,16
1773976
PHOENIX_CONTACT
50
Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: MKDSP 10N, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: boxed. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Leiterplattenanschluss, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 2, Produktpalette: MKDSP 10N, Steigung: 10,16 mm, Verbindungsart: Schraubverbindung mit Spannhülse, Schraubkopfform: L Schlitz, Montage: Wellenlöten, Leiter-/PCB-Verbindungsrichtung: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Lötstift [P]: 5 mm, Anzahl der Lötstifte pro Potenzial: 2, Art der Verpackung: In Karton verpackt. Der Artikel kann ausgerichtet werden, um verschiedene Nummern zu erzeugen. Von Positionen!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1773976 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 451 (C-1-2013) |
| GTIN | 4046356481427 |
| Gewicht pro Stück (exklusive Verpackung) | 15,332 g |
| Gewicht pro Stück (inklusive Verpackung) | 15,332 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Maße
| Länge [ l ] | 18,4 mm |
|---|---|
| Rastermaß | 10,16 mm |
| Maß a | 10,16 mm |
| Breite [ w ] | 20,32 mm |
| Bauhöhe | 29,3 mm |
| Höhe [ h ] | 34,3 mm |
| Pinlänge [P] | 5 mm |
| Bohrlochdurchmesser | 1,5 mm |
Allgemein
| Artikelfamilie | MKDSP 10N |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 690 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 76 A |
| Nennquerschnitt | 10 mm² |
| Belastungsstrom maximal | 76 A |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | B6 |
| Abisolierlänge | 10 mm |
| Polzahl | 2 |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,5 mm² |
|---|---|
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| 2 Leiter gleichen Querschnitts starr min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1773976-MKDSP 10N/ 2-10,16 | 166 Kbytes |
|
