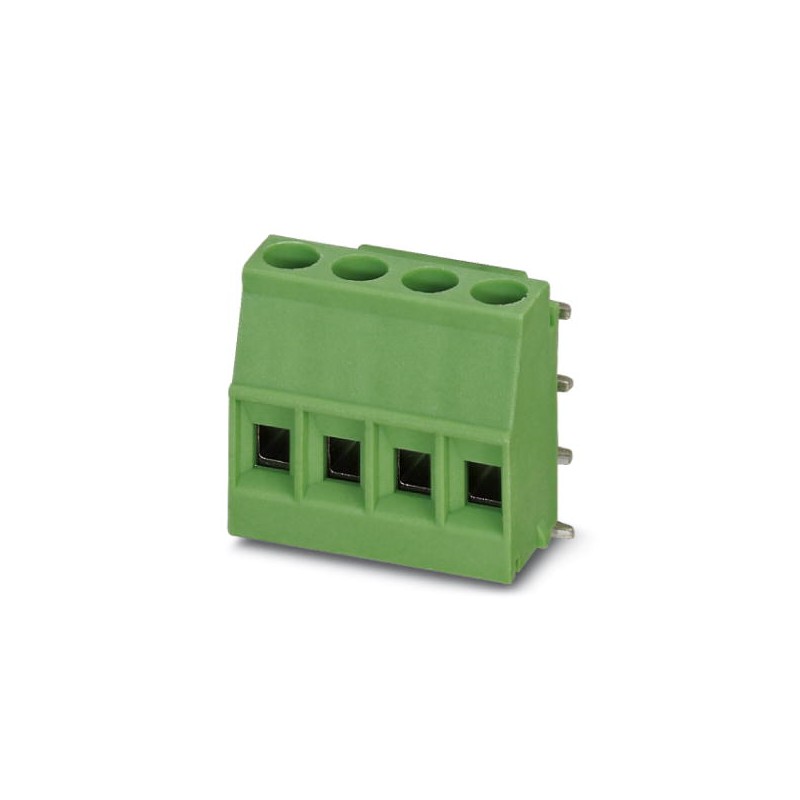

MKDSO 2,5/ 4-R 1707247 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

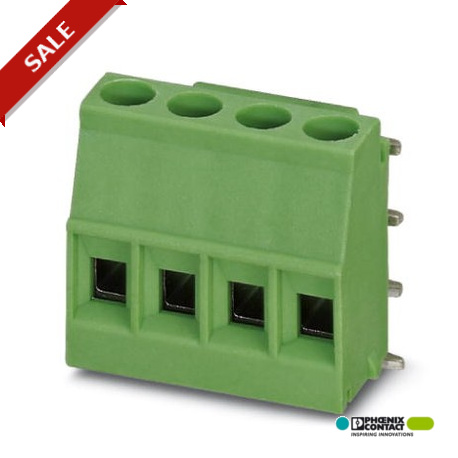

MKDSO 2,5/ 4-R 1707247 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß:..

MKDSO 2,5/ 4-R

1707247

PHOENIX_CONTACT

250

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß: 5 mm, Polzahl: 4, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Artikel mit seitlichem Pinabgang

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Covers industrial electronics and semi-industrial applications - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
250+2,10 €
500+2,09 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge15,3 mm
Rastermaß5,00 mm
Maß a15 mm
Bauhöhe18 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,8 x 1
Bohrlochdurchmesser1,4 mm

Allgemein

ArtikelfamilieMKDSO 2,5/..-R
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN24 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal24 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
LehrdornA2
Abisolierlänge8 mm
Polzahl4
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max14
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,75 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1707247-MKDSO 2,5/ 4-REnglish138 KbytesPHOENIX CONTACT-1707247-MKDSO 2,5/ 4-R
