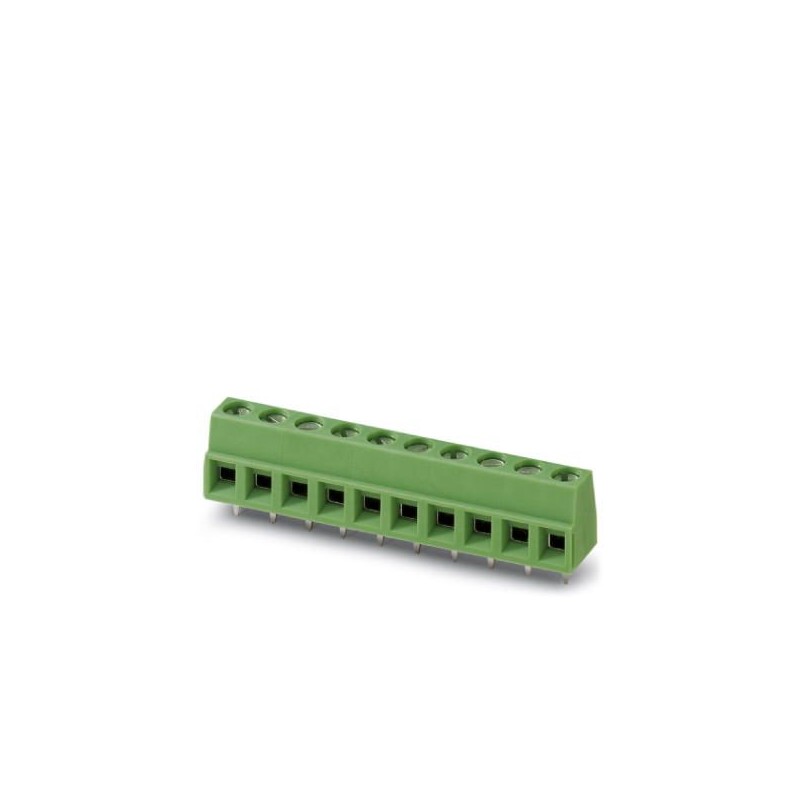

PHOENIX_CONTACT MKDSN 1,5/ 5 1729047 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

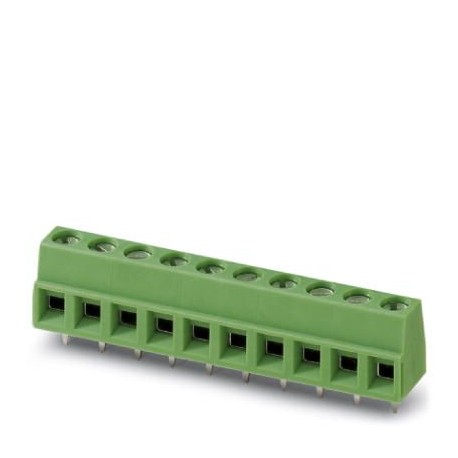

MKDSN 1,5/ 5 1729047 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: MKDSN 1,5/ 5

Code: 1729047

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 13,5 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 5, Artikelfamilie: MKDSN 1,5, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 185,62 €

Stückpreis: 1,8562 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1729047
Verpackungseinheit250 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 91 (C-1-2013)
GTIN4017918025915
Gewicht pro Stück (exklusive Verpackung)4,454 g
Gewicht pro Stück (inklusive Verpackung)4,600 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]8,1 mm
Rastermaß5 mm
Maß a20 mm
Breite [ w ]25 mm
Bauhöhe10 mm
Höhe [ h ]13,5 mm
Pinlänge [P]3,5 mm
Stiftabstand5 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMKDSN 1,5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal13,5 A
IsolierstoffPA
Oberfläche Lötpin
Brennbarkeitsklasse nach UL 94V0
LehrdornA1
Abisolierlänge6 mm
Polzahl5
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,75 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,75 mm²

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1729047 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert13.47 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert5
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert17.5 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertSchraubanschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.3 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
