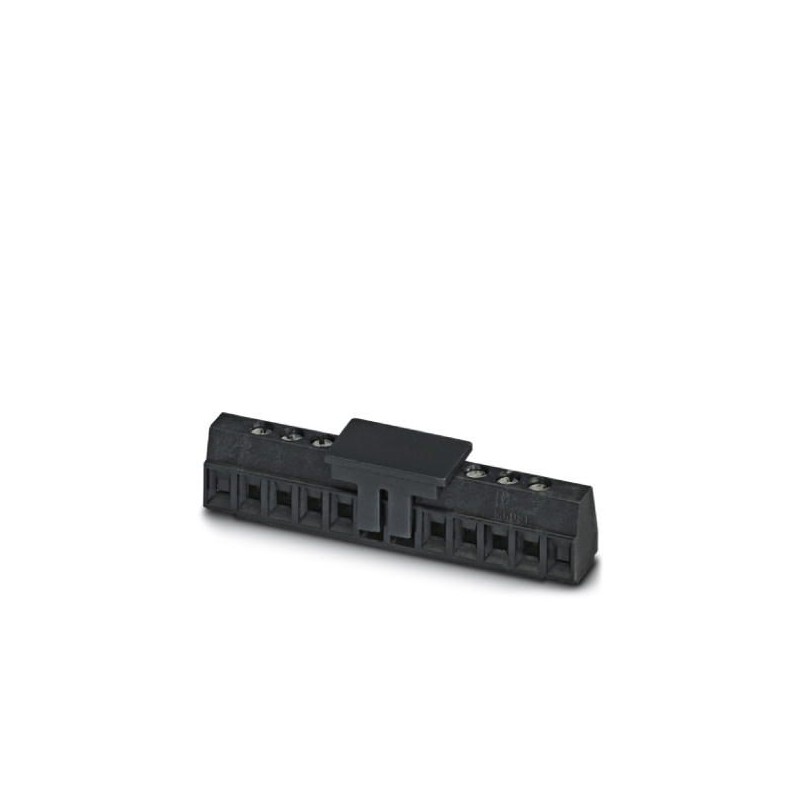

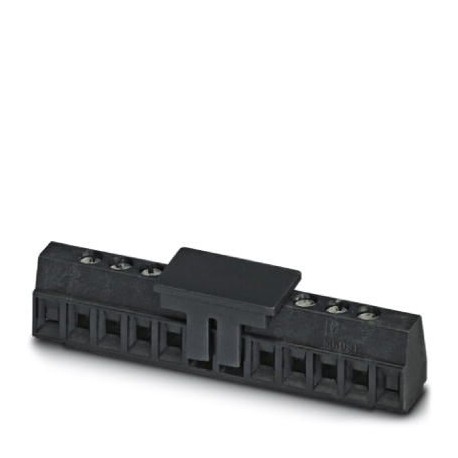

MKDS 1/ 3-3,81 SMD BK 1727243 PHOENIX CONTACT Leiterplattenklemme
MKDS 1/ 3-3,81 SMD BK
1727243
PHOENIX_CONTACT
28
Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: MKDS 1/.. - SMD, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmform: L Längsschlitz, Montage: SMD-Löten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Anzahl der Lötpins pro Potential: 1, Verpackungsart: Stangenlader
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1727243 |
|---|---|
| Verpackungseinheit | 28 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 28 STK |
| Katalogseite | Seite 82 (C-1-2013) |
| GTIN | 4017918025618 |
| Gewicht pro Stück (exklusive Verpackung) | 4,228 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,228 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Allgemein
| Artikelfamilie | MKDS 1/..-SMD |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 8 A |
| Nennquerschnitt | 1 mm² |
| Belastungsstrom maximal | 8 A (bei 1,5 mm² Leiterquerschnitt) |
| Isolierstoff | PA-F |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Abisolierlänge | 5 mm |
| Polzahl | 3 |
| Schraubengewinde | M2 |
| Anzugsdrehmoment min | 0,22 Nm |
| Anzugsdrehmoment max | 0,25 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,14 mm² |
|---|---|
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 0,5 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 16 |
| 2 Leiter gleichen Querschnitts starr min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts starr max | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 0,2 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 9.2 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 3.81 mm |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1727243-MKDS 1/ 3-3,81 SMD BK | 142 Kbytes |
|
