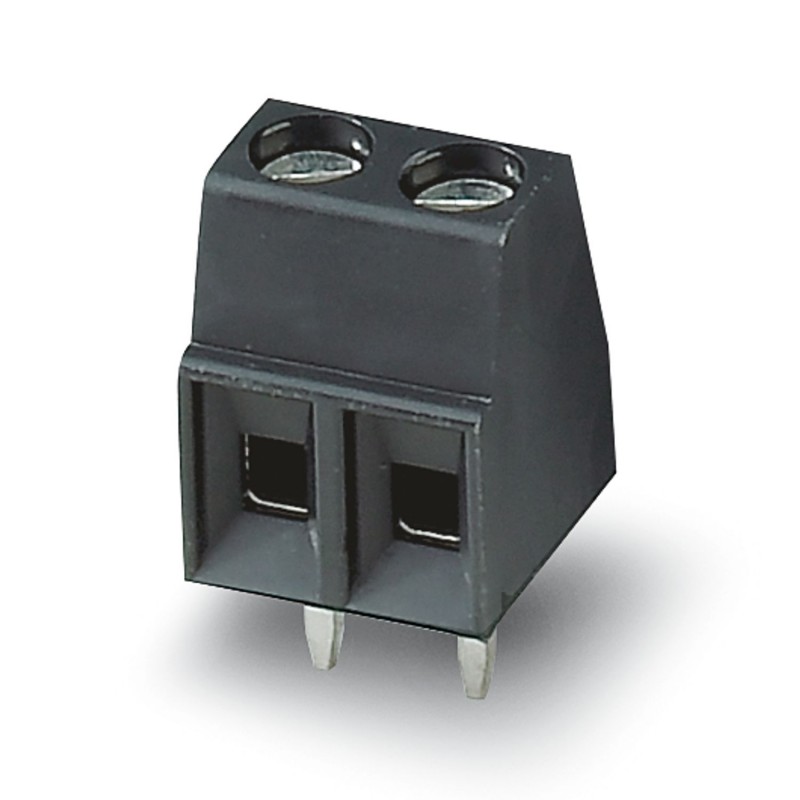

MKDS 1/ 2-3,5 HT BK 1985807 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: MKDS 1/ 2-3,5 HT BK

Code: 1985807

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 13,5 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: MKDS 1/.. -HT, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Schraubspannform: L Längsschlitz, Montage: Schweißnaht THR, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Packungsart: Boxed packed. Dieser Artikel kann zusammen mit SMD-Bauteilen in Reflow-Lötöfen verlötet werden.
Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDS 1/..-HT, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Dieser Artikel kann zusammen mit SMD-Bauteilen im Reflowofen verlötet werden.

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 368,35 €

Stückpreis: 1,0232 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieMKDS 1/..-HT
ProduktlinieCOMBICON Terminals S
BauformLeiterplattenklemmenblock
Polzahl2
Rastermaß3,5 mm
Anzahl der Anschlüsse2
Anzahl der Reihen1
Anzahl der Potenziale2
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision04

Elektrische Eigenschaften
Nennstrom IN13,5 A
Nennspannung UN200 V
Bemessungsspannung (III/3)63 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)200 V
Bemessungsstoßspannung (II/2)2,5 kV

Anschlussdaten
Anschlusstechnik
BauformLeiterplattenklemmenblock
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartSchraubanschluss mit Zughülse
Leiterquerschnitt starr0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG26 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts starr0,14 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts flexibel0,14 mm² ... 0,34 mm²
Abisolierlänge5 mm
Antriebsform SchraubenkopfLängsschlitz (L)
Anzugsdrehmoment0,22 Nm ... 0,25 Nm

Montage
MontageartTHR-Löten / Wellenlöten
PinlayoutLineares Pinning

Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (5 - 7 µm Sn)
Metalloberfläche Klemmstelle (Zwischenschicht)Nickel (2 - 3 µm Ni)
Metalloberfläche Lötbereich (Deckschicht)Zinn (5 - 7 µm Sn)
Metalloberfläche Lötbereich (Zwischenschicht)Nickel (2 - 3 µm Ni)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffPA
IsolierstoffgruppeIIIa
CTI nach IEC 60112250 - 399
Brennbarkeitsklasse nach UL 94V0

Hinweise
Hinweis zur AnwendungFür den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten. Insbesondere bei zwei- und dreipoligen Leiterplattenklemmen kann der einzelne Lötstift pro Kontaktstelle dies nicht abfangen. Deswegen müssen die Klemmen beim Leiteranschluss abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse).

Maße
Rastermaß3,5 mm
Breite [w]7,5 mm
Höhe [h]12 mm
Länge [l]7,3 mm
Bauhöhe8,5 mm
Lötstiftlänge [P]3,5 mm
Stiftabmessungen0,5 x 0,9 mm
Leiterplatten-Design
Stiftabstand3,5 mm
Bohrlochdurchmesser1,1 mm

Elektrische Prüfungen
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2015-09
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 250 - 399
Bemessungsisolationsspannung (III/3)63 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Bemessungsisolationsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)2 mm
Bemessungsisolationsspannung (II/2)200 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2 mm

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C

Verpackungsangaben
Verpackungsartverpackt im Karton
Art der UmverpackungDry bag

ETIM for 1985807 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert12 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert2
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert13.5 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert200 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertSchraubanschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.1 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertschwarz
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
