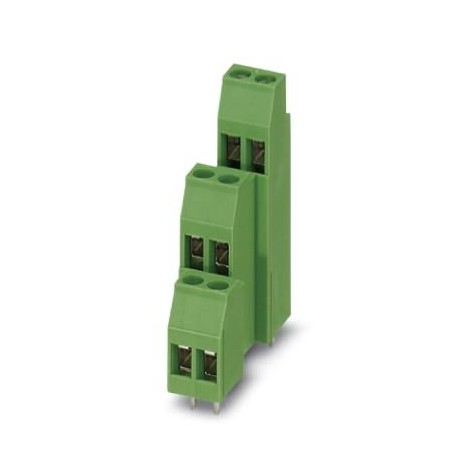

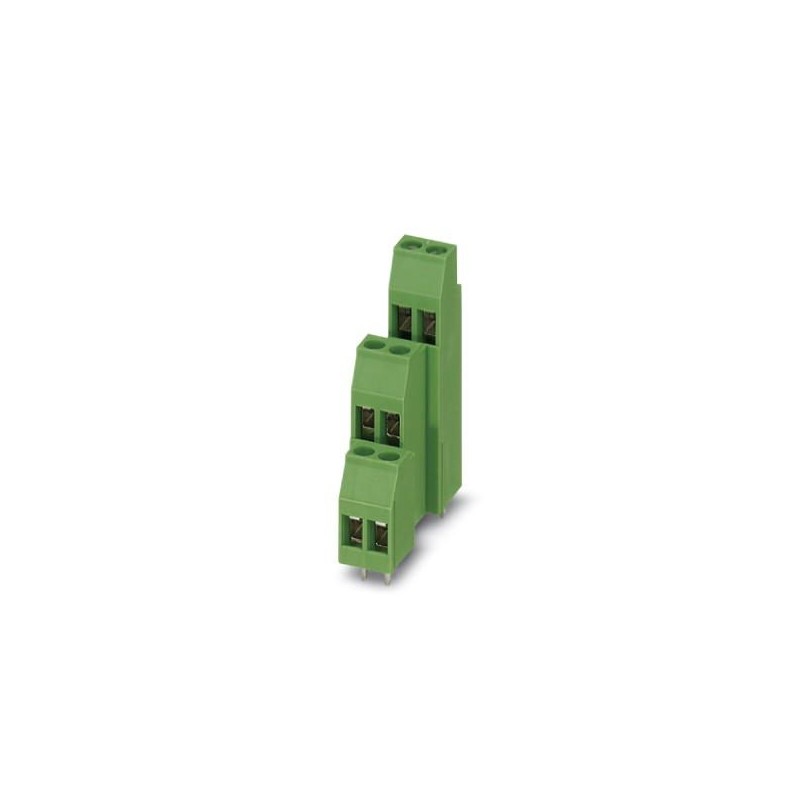

MK3DS 3/ 2-5,08 1723014 PHOENIX CONTACT Leiterplattenklemme
MK3DS 3/ 2-5,08
1723014
PHOENIX_CONTACT
50
Leiterplattenklemme
Reihenklemme für Leiterplatte, Bemessungsstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Bemessungsquerschnitt: 2,5 mm², Anzahl der Potentiale: 6, Anzahl der Reihen: 3, Anzahl der Pole pro Reihe: 2, Artikelfamilie: MK3DS 3, Raster: 5,08 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: Boxed Packaging. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1723014 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 111 (C-1-2013) |
| GTIN | 4017918025151 |
| Gewicht pro Stück (exklusive Verpackung) | 15,407 g |
| Gewicht pro Stück (inklusive Verpackung) | 16,254 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | MK3DS 3 |
| Rastermaß | 5,08 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Schraubengewinde | M3 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Anzahl der Etagen | 3 |
| Anzahl der Anschlüsse | 6 |
| Anzahl der Potenziale | 6 |
Elektrische Kenndaten
| Bemessungsstrom | 17,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 0,5 mm² |
| Abisolierlänge | 7 mm |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Bildunterschrift | Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center |
| Länge [ l ] | 33,6 mm |
| Breite [ w ] | 12,7 mm |
| Höhe [ h ] | 49,8 mm |
| Rastermaß | 5,08 mm |
| Bauhöhe (Höhe ohne Lötpin) | 44,8 mm |
| Pinlänge [P] | 5 mm |
| Stiftabstand | 25,4 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Maß a | 5,08 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Anschluss und Verbindungsmethode
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
|---|---|
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 4 mm² / starr / > 60 N | |
| 2,5 mm² / flexibel / > 50 N |
Elektrische Prüfungen
| Bemessungsstrom | 17,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Vibrationsprüfung
| Beständigkeit gegen Alterung, gegen Feuchte, gegen Eindringen von Festkörpern und gegen schädliches Eindringen von Wasser | Prüfung bestanden DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 168 h/100 °C 48 h/25 °C/92% |
|---|---|
| Prüfungsergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Trockene Wärme | 168 h/100 °C |
| Feuchte Wärme | 48 h/25 °C/92% |
Beständigkeit gegen Alterung, Feuchte und Eindringen von Festkörpern
| Prüfungsergebnis | Prüfung bestanden |
|---|---|
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Trockene Wärme | 168 h/100 °C |
| Feuchte Wärme | 48 h/25 °C/92% |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 49.8 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 6 |
| Anzahl der Etagen (EF002659) | 3 |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 17.5 A |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
