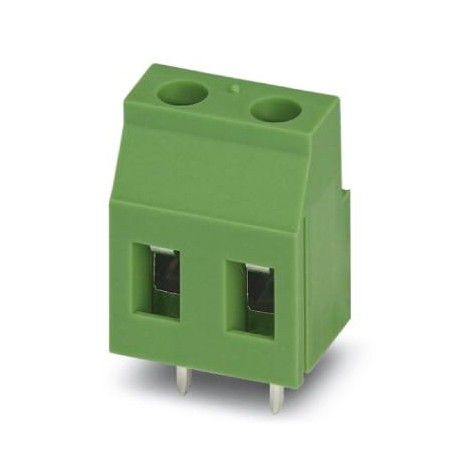

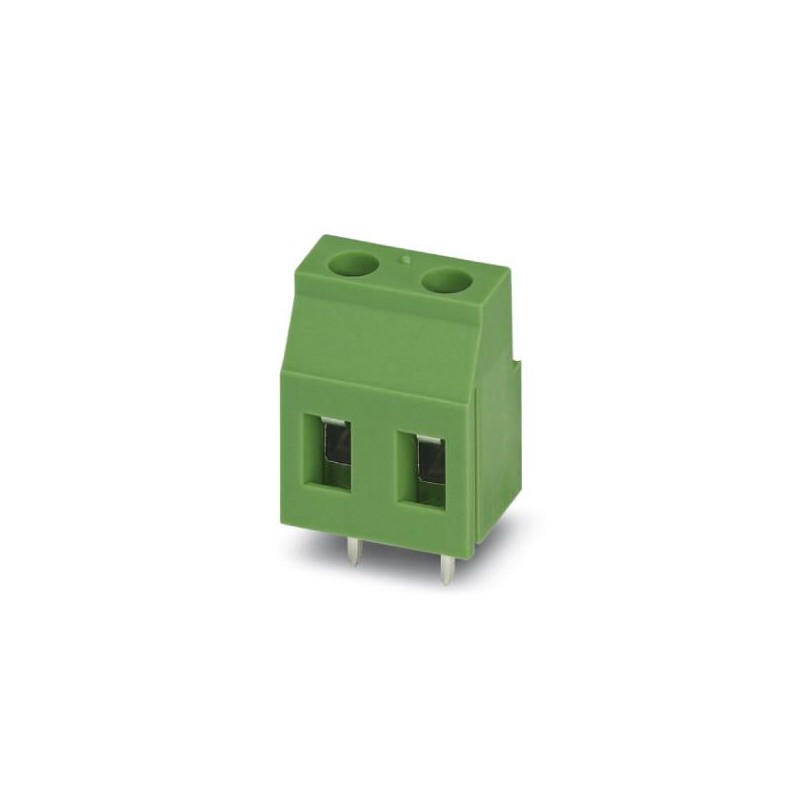

GMKDSP 3/ 3 1732034 PHOENIX CONTACT Print-Klemmenblock
GMKDSP 3/ 3
1732034
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Print-Klemmenblock
Reihenklemme für Leiterplatte, Nennstrom: 24 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: GMKDSP 3, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: Boxed Packaging. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1732034 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 123 (C-1-2013) |
| GTIN | 4017918026431 |
| Gewicht pro Stück (exklusive Verpackung) | 6,627 g |
| Gewicht pro Stück (inklusive Verpackung) | 7,227 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 12,8 mm |
|---|---|
| Rastermaß | 7,5 mm |
| Maß a | 15 mm |
| Breite [ w ] | 22,5 mm |
| Bauhöhe | 18 mm |
| Höhe [ h ] | 23 mm |
| Pinlänge [P] | 5 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | GMKDSP 3 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsspannung (III/2) | 630 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 24 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 30 A (bei 4 mm² Leiterquerschnitt) |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Lehrdorn | A3 |
| Abisolierlänge | 7 mm |
| Polzahl | 3 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 23 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 7.5 mm |
| Bemessungsstrom In (EF008250) | 24 A |
| Bemessungsspannung (EF000228) | 630 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V2 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
