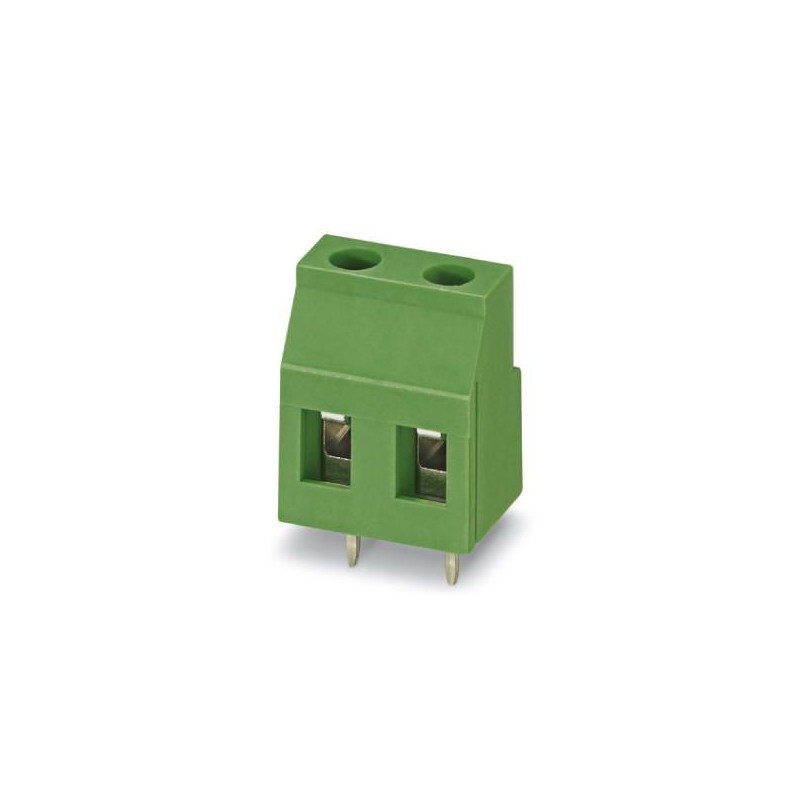

GMKDS 3/ 2-7,62 1731721 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 630 V, Rasterma.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

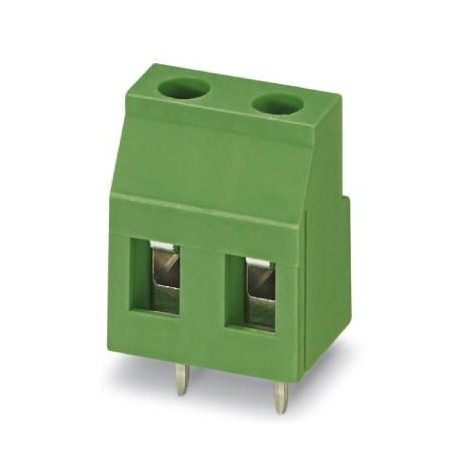

GMKDS 3/ 2-7,62 1731721 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 630 V, Rasterma..

GMKDS 3/ 2-7,62

1731721

PHOENIX_CONTACT

100

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 630 V, Rastermaß: 7,62 mm, Anzahl der Positionen: 2, Anschlussart: Schraubanschluss, Montage: Löten, Leiter / Platine: 0 °, Farbe: grün, Der Artikel d zu erstellen ausgerichtet werden

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
100+0,85 €
200+0,82 €
400+0,80 €
600+0,79 €
800+0,78 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge11,2 mm
Rastermaß7,62 mm
Maß a7,62 mm
Bauhöhe18 mm
Länge des Lötpins5 mm
Stiftabmessungen0,9 x 0,9 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieGMKDS 3
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)500 V
Bemessungsspannung (III/2)630 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN24 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal30 A (bei 4 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA3
Abisolierlänge8 mm
Polzahl2
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141109
[email protected] 4.127141109
[email protected] 5.027141190
[email protected] 5.127141190
[email protected] 6.027261101
[email protected] 7.027440401
[email protected] 8.027440401
[email protected] 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1731721-GMKDS 3/ 2-7,62English159 KbytesPHOENIX CONTACT-1731721-GMKDS 3/ 2-7,62
