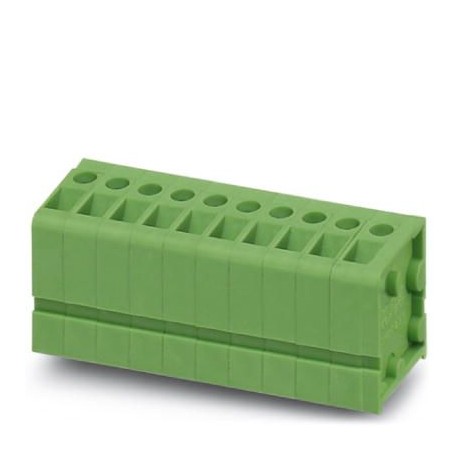

FRONT 2,5-V/SA 5/ 6 1700231 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Raste.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRONT 2,5-V/SA 5/ 6 1700231 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Raste..

FRONT 2,5-V/SA 5/ 6

1700231

PHOENIX_CONTACT

20

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß: 5 mm, Polzahl: 6, Anschlussart: Front-Schraubanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
20+$6.02
40+$5.79
80+$5.61
120+$5.52
160+$5.48
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge18,5 mm
Rastermaß5,00 mm
Maß a25 mm
Bauhöhe20 mm
Höhe31 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,8 x 0,8 mm
Stiftabstand5 mm
Bohrlochdurchmesser1,2 mm

Allgemein

ArtikelfamilieFRONT 2,5-V/SA 5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN24 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal17,5 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA3
Abisolierlänge9 mm
Polzahl6
SchraubengewindeM2,5
Anzugsdrehmoment min0,4 Nm
Anzugsdrehmoment max0,5 Nm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max0,75 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,34 mm²

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1700231-FRONT 2,5-V/SA 5/ 6 English 132 Kbytes PHOENIX CONTACT-1700231-FRONT 2,5-V/SA 5/ 6
