PHOENIX_CONTACTLeiterplattensteckverbinderFFKDS/V2-5,08 1790348 PHOENIX CONTACT Leiterplattenklemme

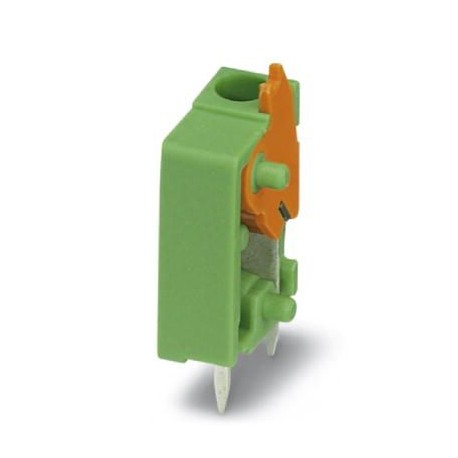

PHOENIX_CONTACT FFKDS/V2-5,08 1790348 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FFKDS/V2-5,08 1790348 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: FFKDS/V2-5,08

Code: 1790348

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 15 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 1, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 1, Artikelfamilie: FFKDS(A)/V2, Rastermaß: 5,08 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 90°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: Boxed Packaging. Individuelle Scheibe für die individuelle Zusammenstellung unterschiedlicher Polzahlen. Um den Block zu vervollständigen, wird eine zusätzliche Klemmleiste benötigt (siehe Zubehör). Blockgebundene Artikel in unterschiedlicher Polzahl sind ebenfalls erhältlich.

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 153,50 €

Stückpreis: 0,614 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1790348
Verpackungseinheit250 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 149 (C-1-2013)
GTIN4017918044251
Gewicht pro Stück (exklusive Verpackung)0,901 g
Gewicht pro Stück (inklusive Verpackung)1,027 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]10 mm
Rastermaß5,08 mm
Breite [ w ]5,08 mm
Bauhöhe16 mm
Höhe [ h ]13,4 mm
Pinlänge [P]3,4 mm
Stiftabstand7,62 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieFFKDS(A)/V2
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)320 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN15 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal15 A (bei 1,5 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche Lötpin
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge10 mm
Polzahl1

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,75 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1790348 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert13.4 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert1
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5.08 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert15 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1.5 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.3 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.4 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1790348-FFKDS/V2-5,08
160 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
