Vergrößern

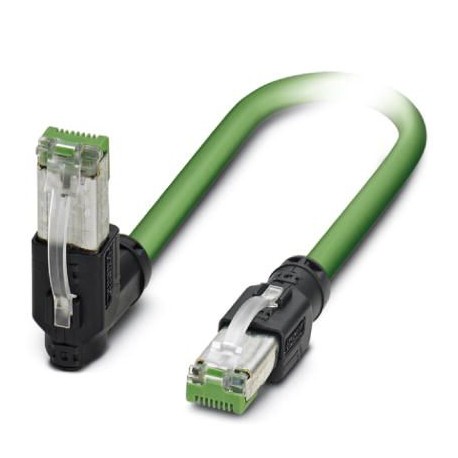

VS-PNRJ45-PNRJ45R-93G-1,0 1402505 PHOENIX CONTACT Patch-Kabel
VS-PNRJ45-PNRJ45R-93G-1,0
1402505
PHOENIX_CONTACT
Patch-Kabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1402505 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 384 (C-4-2015) |
| GTIN | 4046356622233 |
| Gewicht pro Stück (exklusive Verpackung) | 94,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 94,700 g |
| Zolltarifnummer | 85444210 |
| Herkunftsland | PL (Polen) |
Kennwerte Kopf 1
| Farbe | schwarz |
|---|---|
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| PA (Gehäuse) | |
| Steckzyklen | ≥ 750 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
Kennwerte Kopf 2
| Farbe | schwarz |
|---|---|
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| PA (Gehäuse) | |
| Steckzyklen | ≥ 750 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
Leitung
| Kabeltyp | PROFINET PVC flexibel CAT5 |
|---|---|
| Kabeltyp (Kurzzeichen) | 93B |
| UL AWM Style | 21694 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,55 mm |
| Aderfarben | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | grün RAL 6018 |
| Wandstärke Außenmantel | ca. 0,9 mm |
| Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 3 x D |
| Mindestbiegeradius, flexibel verlegt | 7 x D |
| Kabelgewicht | 67 kg/km |
| Außenmantel, Material | PVC |
| Material Innenmantel | PVC |
| Material Aderisolation | PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Dämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Signalgeschwindigkeit | 0,66 c |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | 600 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
| Ölbeständigkeit | bedingt ölbeständig |
| Sonstige Beständigkeit | UV beständig nach UL 1581, Abschnitt 1200 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
