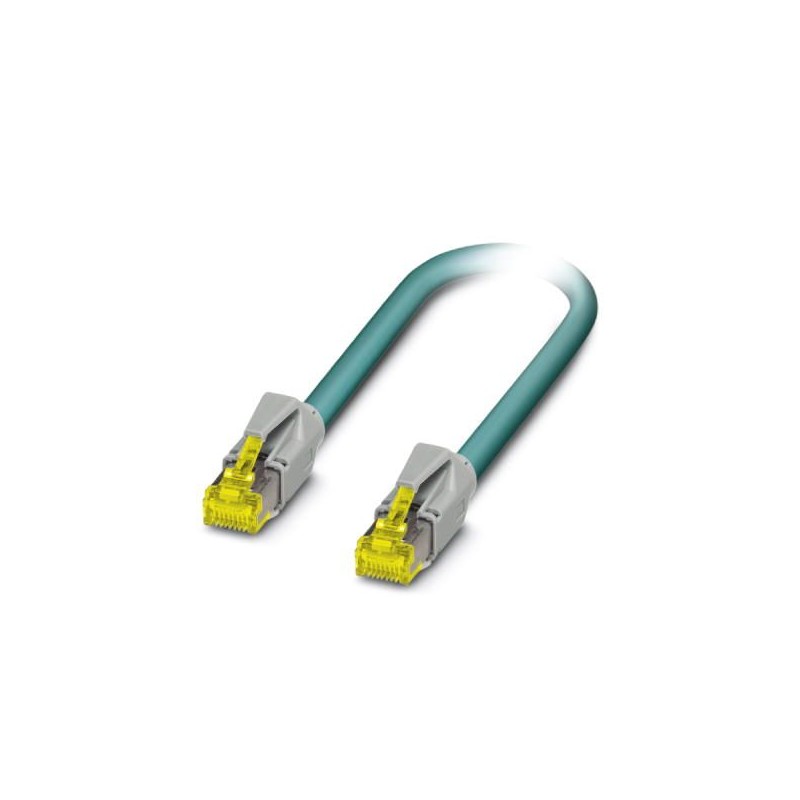

PHOENIX_CONTACT VS-IP20/10G-IP20/10G-94F/1 1418866 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

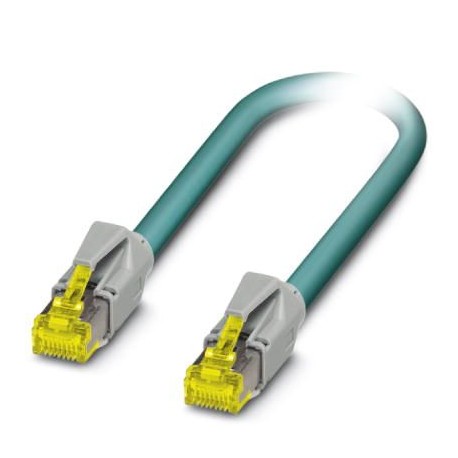

VS-IP20/10G-IP20/10G-94F/1 1418866 PHOENIX CONTACT Patch-Kabel

Artikel-Nr.: VS-IP20/10G-IP20/10G-94F/1

Code: 1418866

Hersteller: PHOENIX_CONTACT

Beschreibung:

Patch-Kabel
Patchkabel, CAT6A, 4 Paar, geschirmt, nicht kreuzförmig (Line), beidseitig mit RJ45/IP20 Steckverbindern gefertigt, Außenmantelmaterial: PUR, Länge: 1,0 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 40,64 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1418866
Verpackungseinheit1 STK
VerkaufsschlüsselD1 - Steckverbinder
KatalogseiteSeite 406 (C-2-2017)
GTIN4046356537971
Gewicht pro Stück (exklusive Verpackung)62,900 g
Gewicht pro Stück (inklusive Verpackung)67,000 g
Zolltarifnummer85444210
HerkunftslandDE (Deutschland)

Maße

Kabellänge1,00 m

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 60 °C (RJ45-Steckverbinder)

Allgemeine Daten

Bemessungsstrom bei 40 °C0,5 A
Bemessungsspannung48 V
Polzahl8
Alternative Artikelbeschreibung kurzPatch-Kabel

Leitung

KabeltypEthernet 10 GBit
Kabeltyp (Kurzzeichen)94F
UL AWM Style20963 (80 °C / 30 V)
Signalart/KategorieEthernet CAT6A, 10 GBit/s
Kabelaufbau4x2xAWG26/7; S/FTP
Leiterquerschnitt4x 2x 0,14 mm²
AWG Signalleitung26
Leiteraufbau Signalleitung7x 0,16 mm
Aderdurchmesser inkl. Isolierung1,04 mm
Aderfarbenweiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun
Paarverseilung2 Adern zum Paar
Art der PaarschirmungAlu-kaschierte Folie
Gesamtverseilung4 Paare zur Seele
SchirmungGeflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung70 %
Außenmantel, Farbewasserblau RAL 5021
Wandstärke Außenmantel0,65 mm
Kabelaußendurchmesser D6,4 mm ±0,2 mm
Mindestbiegeradius, fest verlegt4 x D
Mindestbiegeradius, flexibel verlegt8 x D
Zugfestigkeit GRP≤ 100 N
Kabelgewicht42 kg/km
Außenmantel, MaterialPUR
Material Aderisolationgeschäumtes PE
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 500 MΩ*km
Schleifenwiderstand≤ 290,00 Ω/km
Leitungs-Kapazität47 nF/km
Wellenwiderstand100 Ω ±5 Ω (bei 100 MHz)
Nahnebensprechdämpfung (NEXT)75,3 dB (bei 1 MHz)
66,3 dB (bei 4 MHz)
61,8 dB (bei 8 MHz)
60,3 dB (bei 10 MHz)
57,2 dB (bei 16 MHz)
55,8 dB (bei 20 MHz)
54,3 dB (bei 25 MHz)
52,8 dB (bei 31,25 MHz)
48,4 dB (bei 62,5 MHz)
45,3 dB (bei 100 MHz)
40,8 dB (bei 200 MHz)
39,3 dB (bei 250 MHz)
38,1 dB (bei 300 MHz)
36,3 dB (bei 400 MHz)
34,8 dB (bei 500 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT)72,3 dB (bei 1 MHz)
63,3 dB (bei 4 MHz)
58,8 dB (bei 8 MHz)
57,3 dB (bei 10 MHz)
54,2 dB (bei 16 MHz)
52,8 dB (bei 20 MHz)
51,3 dB (bei 25 MHz)
49,9 dB (bei 31,25 MHz)
45,4 dB (bei 62,5 MHz)
42,3 dB (bei 100 MHz)
37,8 dB (bei 200 MHz)
36,3 dB (bei 250 MHz)
35,1 dB (bei 300 MHz)
33,3 dB (bei 400 MHz)
31,8 dB (bei 500 MHz)
Dämpfung3,1 dB (bei 1 MHz)
5,7 dB (bei 4 MHz)
8 dB (bei 8 MHz)
8,9 dB (bei 10 MHz)
11,2 dB (bei 16 MHz)
12,6 dB (bei 20 MHz)
14,1 dB (bei 25 MHz)
15,8 dB (bei 31,25 MHz)
22,5 dB (bei 62,5 MHz)
28,7 dB (bei 100 MHz)
41,4 dB (bei 200 MHz)
46,6 dB (bei 250 MHz)
51,4 dB (bei 300 MHz)
60,1 dB (bei 400 MHz)
67,9 dB (bei 500 MHz)
Rückflussdämpfung (RL)20 dB (bei 1 MHz)
23 dB (bei 4 MHz)
24,5 dB (bei 8 MHz)
25 dB (bei 10 MHz)
25 dB (bei 16 MHz)
25 dB (bei 20 MHz)
24,2 dB (bei 25 MHz)
23,3 dB (bei 31,25 MHz)
20,7 dB (bei 62,5 MHz)
19 dB (bei 100 MHz)
16,4 dB (bei 200 MHz)
15,6 dB (bei 250 MHz)
15,6 dB (bei 300 MHz)
15,6 dB (bei 400 MHz)
15,6 dB (bei 500 MHz)
Signallaufzeit5,13 ns/m
Schirmdämpfung≥ 80 dB (bei 30 ... 100 MHz)
Nennspannung Leitung≤ 100 V
Prüfspannung Ader/Ader700 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm700 V (50 Hz, 1 min.)
Flammwidrigkeitnach IEC 60332-1-2
Halogenfreiheitnach IEC 60754-1
Ölbeständigkeitnach DIN EN 60811-2-1
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten
