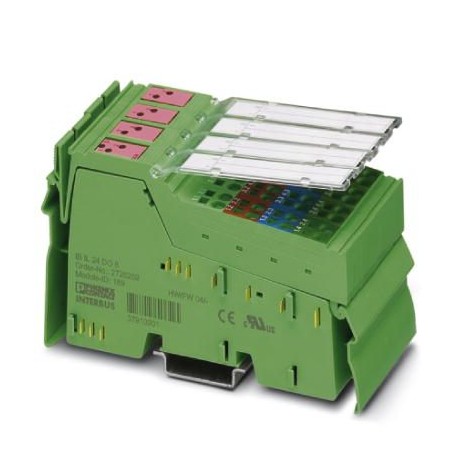

PHOENIX_CONTACT IB IL 24 DO 8-PAC 2861289 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL 24 DO 8-PAC 2861289 PHOENIX CONTACT Inline-Klemme

Artikel-Nr.: IB IL 24 DO 8-PAC

Code: 2861289

Hersteller: PHOENIX_CONTACT

Beschreibung:

Inline-Klemme
Inline, Digitalausgangsmodul, Digitale Ausgänge:8, 24 VDC, Anschlusstechnik:4 Leiter, Übertragungsgeschwindigkeit auf dem lokalen Bus:500 kBit/s, Schutzart: IP20, inkl. Inline-Steckverbinder und Markierungsfelder
Inline, Digitalausgabeklemme, Digitale Ausgänge: 8, 24 V DC, Anschlusstechnik: 4-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Steckern und Beschriftungsfeldern

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
  • PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 164,07 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Maße
Breite48,8 mm
Höhe119,8 mm
Tiefe71,5 mm
Hinweis zu MaßangabenGehäusemaße
Hinweise
Hinweis zur Anwendung
Hinweis zur AnwendungNur für den industriellen Einsatz
Nutzungsbeschränkung
CCCex -HinweisDer Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Schnittstellen
Inline-Lokalbus
Anzahl Schnittstellen2
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBit/s
Systemeigenschaften
Modul
ID-Code (dez)189
ID-Code (hex)BD
Längencode (hex)81
Längencode (dez)129
Prozessdatenkanal8 Bit
Eingabeadressraum0 Byte
Ausgabeadressraum1 Byte
Registerlänge8 Bit
Bedarf an Parameterdaten3 Byte
Bedarf an Konfigurationsdaten4 Byte
Ausgangsdaten
Digital:
Benennung AusgangDigitale Ausgänge
AnschlussartZugfederanschluss
Anschlusstechnik4-Leiter
Anzahl der Ausgänge8
SchutzbeschaltungÜberlastschutz, Kurzschlussschutz der Ausgänge
Ausgangsspannung24 V (US- 1 V)
Maximaler Ausgangsstrom je Kanal500 mA
Maximaler Ausgangsstrom je Modul4 A
Nennausgangsspannung24 V DC (Spannungsdifferenz bei INenn≤ 1 V)
Nennlast induktiv12 W
Nennlast Lampen12 W
Nennlast ohmsch12 VA
Verhalten bei ÜberlastAuto-Restart
Verhalten bei induktiver ÜberlastAusgang kann zerstört werden
Verhalten beim SpannungsabschaltenDer Ausgang folgt der Spannungsversorgung unverzögert
Artikeleigenschaften
ProdukttypI/O-Komponente
ProduktfamilieInline
Bauformmodular
Lieferumfanginklusive Inline-Steckern und Beschriftungsfeldern
Anzahl der Kanäle8
BetriebsartProzessdatenbetrieb mit einem Byte
Diagnose-MeldungenKurzschluss oder Überlast der digitalen Ausgänge Fehlermeldung im Diagnosecode (Bus) sowie Anzeige (2 Hz) über die LED (D) am Modul
Datenpflegestand
Artikelrevision13
Isolationseigenschaften
ÜberspannungskategorieII (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad2 (IEC 60664-1, EN 60664-1)
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung1,8 W
Potenziale: Versorgung der Logik (UL)
Versorgungsspannung7,5 V DC (über Potenzialrangierer)
Stromaufnahmemax. 60 mA
Potenziale: Versorgung des Segmentkreises (US)
Versorgungsspannung24 V DC (über Potenzialrangierer)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahmemax. 4 A
Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik)500 V AC, 50 Hz, 1 min.
Prüfspannung: 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik)500 V AC, 50 Hz, 1 min.
Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie)500 V AC, 50 Hz, 1 min.
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde500 V AC, 50 Hz, 1 min.
Anschlussdaten
Anschlusstechnik
Benennung AnschlussInline-Anschlussstecker
Leiteranschluss
AnschlussartZugfederanschluss
Leiterquerschnitt starr0,08 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,08 mm² ... 1,5 mm²
Leiterquerschnitt AWG28 ... 16
Abisolierlänge8 mm
Inline-Anschlussstecker
AnschlussartZugfederanschluss
Leiterquerschnitt starr0,08 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,08 mm² ... 1,5 mm²
Leiterquerschnitt AWG28 ... 16
Abisolierlänge8 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
SchutzartIP20
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Normen und Bestimmungen
SchutzklasseIII (IEC 61140, EN 61140, VDE 0140-1)
Montage
MontageartTragschienenmontage

ETIM for 2861289 Industriesteuerungen SPS (EC001599)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert19.2 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert8
MerkmalsnameDigitale Eingänge konfigurierbar (EF008516)
MerkmalswertNein
MerkmalsnameDigitale Ausgänge konfigurierbar (EF008520)
MerkmalswertNein
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertsonstige
MerkmalsnameAusgangsstrom (EF003202)
Merkmalswert0.5 A
MerkmalsnameZulässige Spannung am Ausgang (EF007553)
Merkmalswert24 V
MerkmalsnameKurzschlussschutz, Ausgänge vorhanden (EF003203)
MerkmalswertJa
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameVerzögerungszeit bei Signalwechsel (EF002382)
Merkmalswert0 ms
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert48.6 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120.110773 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert71.44238 mm

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-2861289-IB IL 24 DO 8-PAC
155 Kbytes
PDF KATALOG PHOENIX AUTOMATION DE
35 Mbytes
