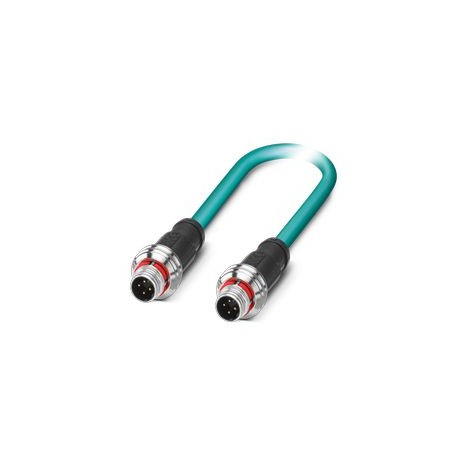

NBC-P12MSD/ 3,0-93E/P12MSD 1554011 PHOENIX CONTACT Netzwerkkabel, CAT5 Ethernet (100 MBit/s), 4-polig, M12 P..
NBC-P12MSD/ 3,0-93E/P12MSD
1554011
PHOENIX_CONTACT
50
Netzwerkkabel, CAT5 Ethernet (100 MBit/s), 4-polig, M12 Push-Pull-Steckverbinder, Kodierung: D/IP67, auf M12 Push-Pull-Steckverbinder, Kodierung: D/IP67, Kabellänge: 3 m
Netzwerkkabel
Netzwerkkabel, Ethernet CAT5 (100 Mbit/s), 4-polig, Stecker gerade M12 Push Pull, Kodierung: D / IP67, auf Stecker gerade M12 Push Pull, Kodierung: D / IP67, Kabellänge: 3 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Produkteigenschaften
| Produkttyp | Datenkabel vorkonfektioniert |
| Sensortyp | Ethernet |
| Anzahl der Positionen | 4 |
| Anwendung | Norm |
| Abgeschirmt | Ja |
Schnittstellen
| Bussystem | Ethernet |
| Signalart/-kategorie | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
Signalisierung
| Statusanzeige | Nein |
| Statusanzeige vorhanden | Nein |
Elektrische Eigenschaften
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 1,5 A |
| Übertragungsmedium | Kupfer |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
Verbinder
| Anschluss 1 | |
| Typ | Stecker gerade M12 Push Pull / IP67 |
| Anzahl der Positionen | 4 |
| Art der Verriegelung | Push-Pull |
| Art der Codierung | D (Daten) |
| Farbe des Griffs | Schwarz |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Grip) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| FKM (Dichtung) | |
| Einfüge-/Entnahmezyklen | ≥ 100 |
| Kontaktwiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Überspannungskategorie | Ⅱ |
| Grad der Verschmutzung | 3 |
| Schutzgrad | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C |
| Anschluss 2 | |
| Typ | Stecker gerade M12 Push Pull / IP67 |
| Anzahl der Positionen | 4 |
| Art der Verriegelung | Push-Pull |
| Art der Codierung | D (Daten) |
| Farbe des Griffs | Schwarz |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Grip) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| FKM (Dichtung) | |
| Einfüge-/Entnahmezyklen | ≥ 100 |
| Kontaktwiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Grad der Verschmutzung | 3 |
| Überspannungskategorie | Ⅱ |
| Schutzgrad | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C |
Kabel/Leitung
| Kabellänge | 3 m |
| Ethernet flexibel CAT5, 2-paarig [93E] | |
| Maßzeichnung |  |
| Abgeschirmt | Ja |
| UL AWM-Ausführung | 20963 (80°C/30 V) |
| Gewicht des Kabels | 42 kg/km |
| Kabeltyp | Ethernet flexibel CAT5, 2-paarig |
| Kurzes Symbol | 02YS(ST)C11Y |
| Kabeltyp (Abkürzung) | 93E |
| Signalart/-kategorie | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
| Kabelaufbau | 2x2xAWG26/7, SF/UTP |
| Externer Kabeldurchmesser | 6,4 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, farbig | wasserblau RAL 5021 |
| Dicke, Außenmantel | 1,2 mm |
| Leiter-Material | Blanke Cu-Litzen |
| Signalleitung der Leiterstruktur | 7x 0,16 Millimeter |
| AWG-Signalleitung | 26 |
| Leiterquerschnitt | 2x 2x 0,14 mm² |
| Material Drahtisolierung | Geschäumtes PE |
| Drahtdurchmesser inkl. Isolierung | 0,98 Millimeter |
| Einzeldraht, farbig | weiß/orange-orange, weiß/grün-grün |
| Verdrillte Paare | 2 Kerne für das Paar |
| Allgemeiner Twist | Zwei Paare mit zwei Füllstoffen zum Kern |
| Abschirmung | Aluminiumbeschichtete Folie, verzinntes Kupfergeflecht |
| Optische Abschirmung | 70 % |
| Strombelastbarkeit des Kabels | 2 A (nach DIN VDE 0891-1) |
| Nennspannung, Kabel | ≤ 100 V (Spitzenwert, nicht für Hochleistungsanwendungen) |
| Prüfspannung Kern/Kern | 700 V (50 Hz, 1 Min.) |
| Prüfspannung Kern/Schirm | 700 V (50 Hz, 1 Min.) |
| Isolationswiderstand von Kabeln | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Wellen-Impedanz | 100 Ω ±5 Ω (bei 100 MHz) |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Kabelkapazität | ca. 45 nF/km (bei 1 kHz) |
| Signallaufzeit | 5,3 ns/m |
| Zugfestigkeit | ≤ 80 N |
| Minimaler Biegeradius, feste Verlegung | 4 x D |
| Minimaler Biegeradius, flexibler Einbau | 8 x D |
| Dämpfung | 3,2 dB (bei 1 MHz) |
| 6 dB (bei 4 МHz) | |
| 9,5 dB (bei 10 MHz) | |
| 12,1 dB (bei 16 MHz) | |
| 13,6 dB (bei 20 МHz) | |
| 17,1 dB (bei 31,25 МHz) | |
| 24,8 dB (bei 62,5 МHz) | |
| 32 dB (bei 100 MHz) | |
| Dämpfung des Übersprechens am nahen Ende (NEXT) | 65,3 dB (bei 1 MHz) |
| 56,3 dB (bei 4 МHz) | |
| 50,3 dB (bei 10 MHz) | |
| 47,2 dB (bei 16 MHz) | |
| 45,8 dB (bei 20 МHz) | |
| 42,9 dB (bei 31,25 МHz) | |
| 38,4 dB (bei 62,5 МHz) | |
| 35,3 dB (bei 100 MHz) | |
| Leistungssummierte Übersprechdämpfung am nahen Ende (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 МHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 МHz) | |
| 39,9 dB (bei 31,25 МHz) | |
| 35,4 dB (bei 62,5 МHz) | |
| 32,3 dB (bei 100 MHz) | |
| Rücklaufdämpfung (RL) | 23 dB (bei 4 МHz) |
| 24,1 dB (bei 8 МHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 МHz) | |
| 23,6 dB (bei 31,25 МHz) | |
| 21,5 dB (bei 62,5 МHz) | |
| 20,1 dB (bei 100 MHz) | |
| Halogenfrei | nach IEC 60754-1 |
| Beständigkeit gegen Öl | nach EN 60811-2-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UL VW1 | |
| nach UN ECE-R 118.03 | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel, flexible Verlegung) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 3 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Bemessungsstrom In (EF008250) | 1.5 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP67 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
