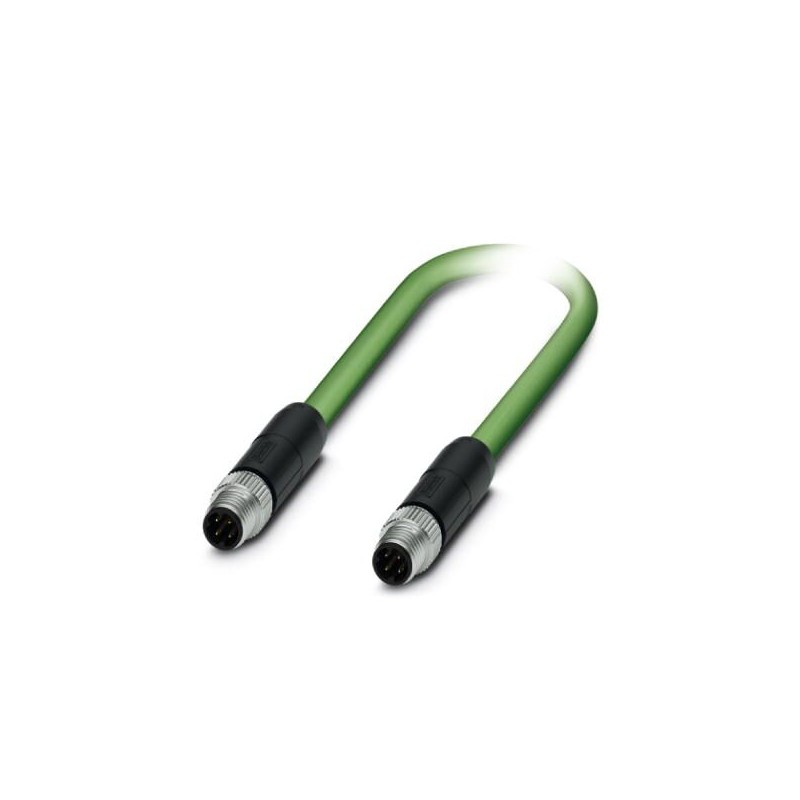

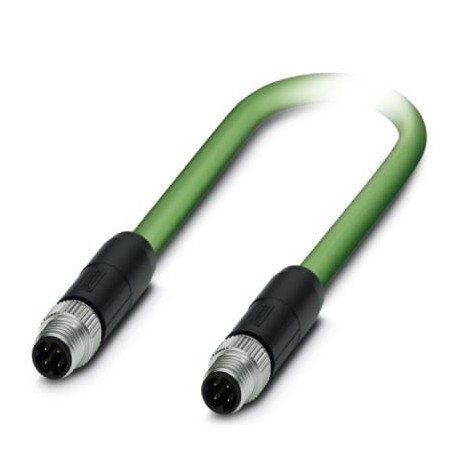

NBC-M8MSD/ 1,0-93C/M8MSD
1423707
PHOENIX_CONTACT
1
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1423707 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 395 (C-2-2019) |
GTIN | 4055626569208 |
Gewicht pro Stück (exklusive Verpackung) | 70,710 g |
Gewicht pro Stück (inklusive Verpackung) | 70,710 g |
Zolltarifnummer | 85444290 |
Herkunftsland | DE (Deutschland) |
Schutzart | IP65 |
---|---|
IP67 | |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (M12-Steckverbinder) |
Hinweis | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
---|---|
Bemessungsstrom bei 40 °C | 4 A |
Bemessungsspannung | 48 V AC |
60 V DC | |
Polzahl | 4 |
Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Normen/Bestimmungen | M8-Steckverbinder IEC 61076-2-114 |
Bauform Kopf | Stecker gerade M8 / IP67 |
---|---|
Polzahl (Steckgesicht) | 4 |
Kodierung | D (Daten) |
Farbe | schwarz |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Kontaktoberfläche) | |
PA 6.6 (Kontaktträger) | |
TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
Messing, vernickelt (Verschraubung) | |
Geschirmt | ja |
Isolationswiderstand | ≥ 100 MΩ |
Steckzyklen | ≥ 100 |
Anzugsdrehmoment | 0,2 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Bauform Kopf | Stecker gerade M8 / IP67 |
---|---|
Polzahl (Steckgesicht) | 4 |
Kodierung | D (Daten) |
Farbe | schwarz |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Kontaktoberfläche) | |
PA 6.6 (Kontaktträger) | |
TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
Messing, vernickelt (Verschraubung) | |
Geschirmt | ja |
Isolationswiderstand | ≥ 100 MΩ |
Steckzyklen | ≥ 100 |
Anzugsdrehmoment | 0,2 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Artikelbeschriftung | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Kabelbedruckung Kabellieferant) |
---|---|
Kabeltyp | PROFINET Schleppkette CAT5 |
Kabeltyp (Kurzzeichen) | 93C |
Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Kabelaufbau | 1x4xAWG22/7; SF/TQ |
Leiterquerschnitt | 4x 0,34 mm² |
AWG Signalleitung | 22 |
Leiteraufbau Signalleitung | 7x 0,25 mm |
Aderdurchmesser inkl. Isolierung | 1,5 mm |
Aderfarben | weiß, gelb, blau, orange |
Gesamtverseilung | Sternvierer |
Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 85 % |
Außenmantel, Farbe | grün RAL 6018 |
Wandstärke Außenmantel | ca. 0,9 mm |
Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 5 x D |
Mindestbiegeradius, flexibel verlegt | 7,5 x D |
Anzahl der Biegezyklen | 3000000 |
Biegeradius | 100 mm |
Verfahrweg | 10 m |
Verfahrgeschwindigkeit | 4 m/s |
Beschleunigung | 4 m/s² |
Torsionsbeanspruchung | ± 30 °/m |
Zugfestigkeit GRP | ≤ 150 N |
Kabelgewicht | 61 kg/km |
Außenmantel, Material | PUR |
Material Innenmantel | FRNC |
Material Aderisolation | PE |
Material Leiter | verzinnte Cu-Litze |
Isolationswiderstand | ≥ 500 MΩ*km |
Schleifenwiderstand | ≤ 120,00 Ω/km |
Wellenwiderstand | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
76 dB (bei 4 MHz) | |
70 dB (bei 10 MHz) | |
65 dB (bei 16 MHz) | |
63 dB (bei 20 MHz) | |
60 dB (bei 31,25 MHz) | |
55 dB (bei 62,5 MHz) | |
50 dB (bei 100 MHz) | |
Dämpfung | 2,1 dB (bei 1 MHz) |
4 dB (bei 4 MHz) | |
6,3 dB (bei 10 MHz) | |
8 dB (bei 16 MHz) | |
9 dB (bei 20 MHz) | |
11,4 dB (bei 31,25 MHz) | |
16,5 dB (bei 62,5 MHz) | |
21,3 dB (bei 100 MHz) | |
Signalgeschwindigkeit | 0,66 c |
Signallaufzeit | 5,3 ns/m |
Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
Nennspannung Leitung | 600 V (UL-Rating) |
Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
Flammwidrigkeit | nach IEC 60332-1-2 |
Halogenfreiheit | ja |
Ölbeständigkeit | nach DIN EN 60811-2-1 |
Sonstige Beständigkeit | UV beständig |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
-40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
