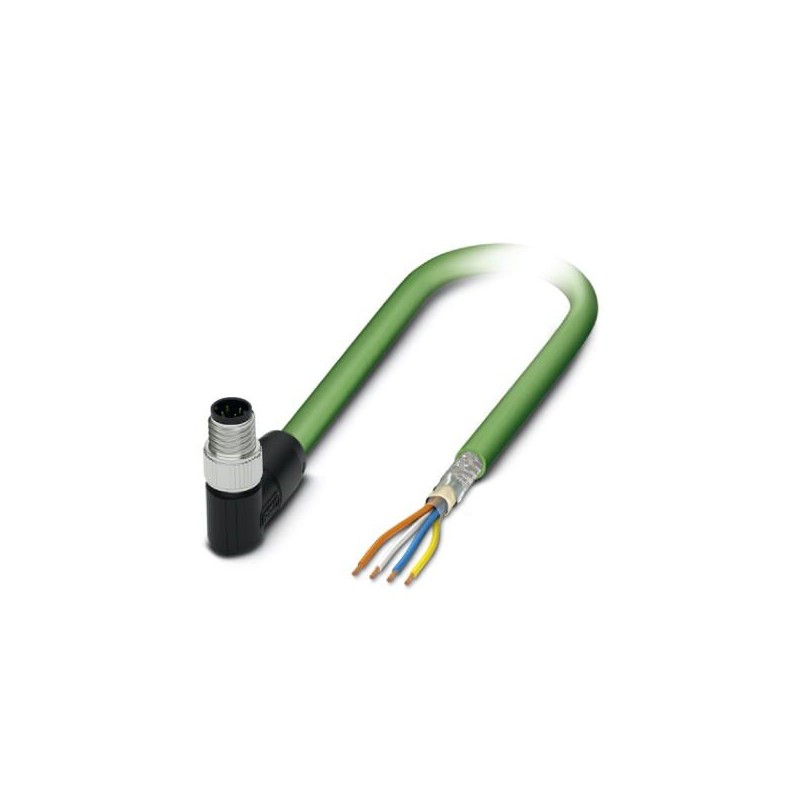

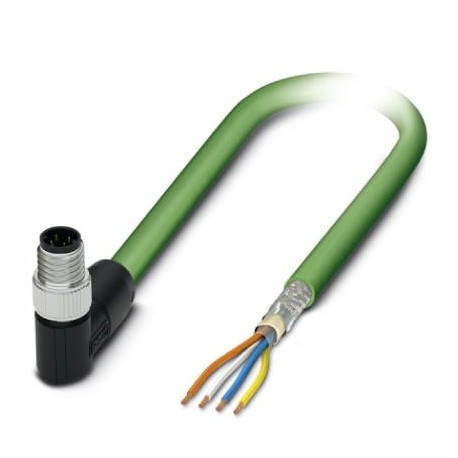

NBC-M8MRD/5,0-93C 1080530 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M8MRD/5,0-93C
1080530
PHOENIX_CONTACT
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1080530 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 395 (C-2-2019) |
| GTIN | 4055626804668 |
| Gewicht pro Stück (exklusive Verpackung) | 285,330 g |
| Gewicht pro Stück (inklusive Verpackung) | 285,330 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Umgebungsbedingungen
| Schutzart | IP65 |
|---|---|
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (M12-Steckverbinder) |
Allgemeine Daten
| Hinweis | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Normen/Bestimmungen | M8-Steckverbinder IEC 61076-2-114 |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gewinkelt M8 / IP67 |
|---|---|
| Polzahl (Steckgesicht) | 4 |
| Kodierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA 6.6 (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Messing, vernickelt (Verschraubung) | |
| Geschirmt | ja |
| Isolationswiderstand | ≥ 100 MΩ |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,2 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kennwerte Kopf 2
| Bauform Kopf | freies Leitungsende |
|---|---|
| Abisolierlänge des Mantels (freies Leitungsende) | 45 mm ±10 mm |
Leitung
| Artikelbeschriftung | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Kabelbedruckung Kabellieferant) |
|---|---|
| Kabeltyp | PROFINET Schleppkette CAT5 |
| Kabeltyp (Kurzzeichen) | 93C |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,5 mm |
| Aderfarben | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | grün RAL 6018 |
| Wandstärke Außenmantel | ca. 0,9 mm |
| Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Anzahl der Biegezyklen | 3000000 |
| Biegeradius | 100 mm |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 4 m/s |
| Beschleunigung | 4 m/s² |
| Torsionsbeanspruchung | ± 30 °/m |
| Zugfestigkeit GRP | ≤ 150 N |
| Kabelgewicht | 61 kg/km |
| Außenmantel, Material | PUR |
| Material Innenmantel | FRNC |
| Material Aderisolation | PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Dämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Signalgeschwindigkeit | 0,66 c |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | 600 V (UL-Rating) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Halogenfreiheit | ja |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | UV beständig |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
