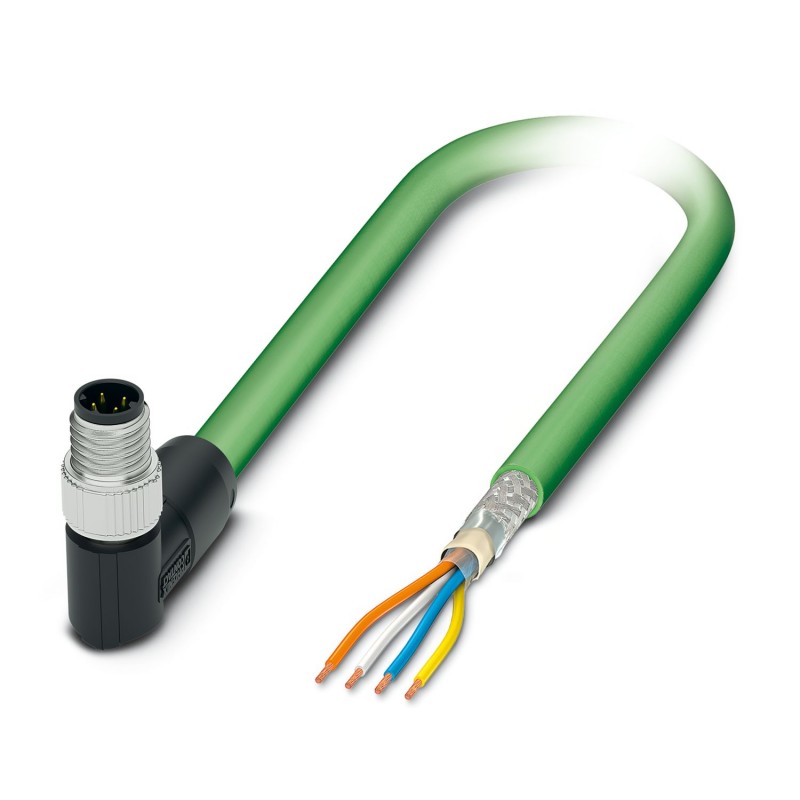

NBC-M8MRD/2,0-93C 1080528 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M8MRD/2,0-93C
1080528
PHOENIX_CONTACT
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polig halogenfrei, geschirmt (Advanced Shielding Technology), M8 Winkelstecker, Codierung: D / IP67, freies Kabelende, Kabellänge: 2 m
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polig, PUR/FRNC halogenfrei, grün RAL 6018, geschirmt (Advanced Shielding Technology), Stecker gewinkelt M8, Kodierung: D / IP67, auf freies Leitungsende, Kabellänge: 2 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Anschluss 1 | |
| Bauform | Stecker gewinkelt M8 / IP67 |
| Polzahl | 4 |
| Kodierungsart | D (Daten) |
| Geschirmt | ja |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA 6.6 (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Messing, vernickelt (Verschraubung) | |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,2 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Anschluss 2 | |
| Ausführung | freies Leitungsende |
| Leitungslänge | 2 m |
| PROFINET Schleppkette CAT5 [93C] | |
| Maßzeichnung |  |
| Leitungsgewicht | 61 kg/km |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | PROFINET Schleppkette CAT5 [93C] |
| Leiteraufbau | 1x4xAWG22/7, SF/TQ |
| Signallaufzeit | 5,3 ns/m |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Wandstärke Außenmantel | ca. 0,90 mm |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
| Nennspannung Kabel | 600 V (UL-Rating) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Kleinster Biegeradius, fest verlegt | 33 mm |
| Kleinster Biegeradius, beweglich verlegt | 49 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 3000000, Biegeradius: 100 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 4 m/s, Beschleunigung: 4 m/s² |
| Zugfestigkeit | ≤ 150 N |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±30 °/m |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Schirmdämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Halogenfreiheit | ja |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UN ECE-R 118.03 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | UV-beständig |
| Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| M8 | |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-114 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Kabellänge (EF000536) | 2 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -40 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
