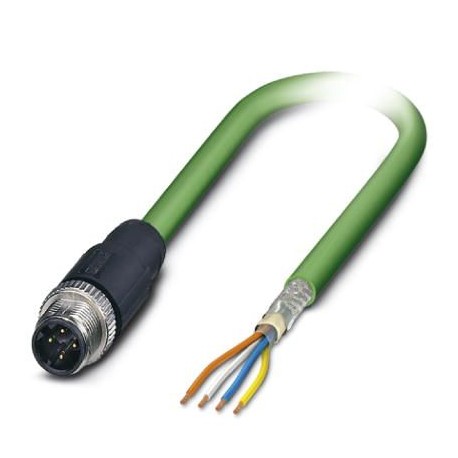

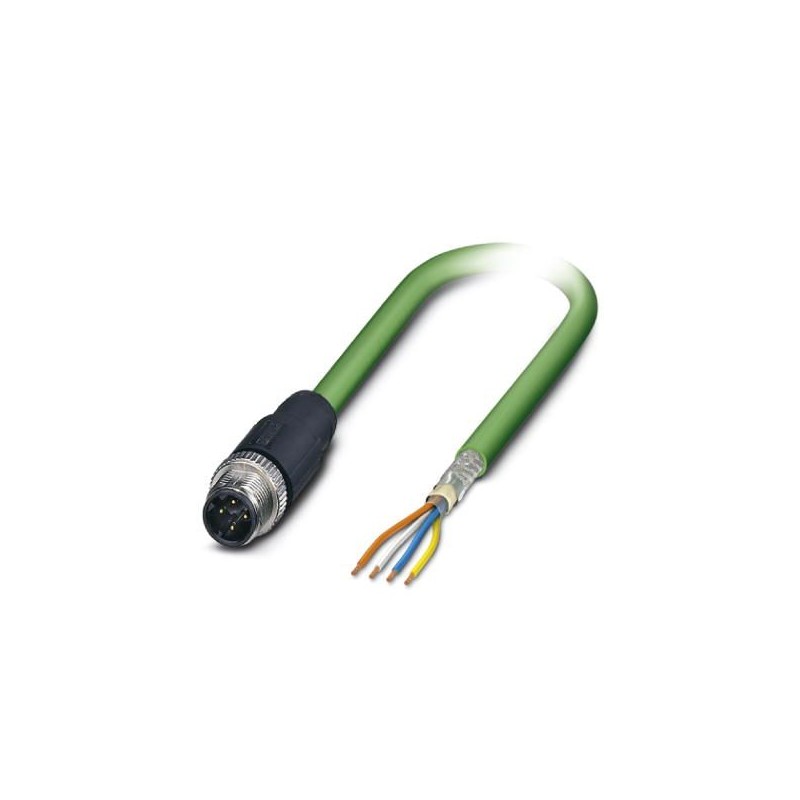

NBC-M12MSD/1,0-93C 1038746 PHOENIX CONTACT Netzwerk-Kabel
NBC-M12MSD/ 1,0-93C
1038746
PHOENIX_CONTACT
Netzwerk-Kabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million acht und dreißig tausend sieben hundert sechs und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626593036 |
| Gewicht pro Stück (exklusive Verpackung) | 72.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Schutzart | IP65 (M12-Buchse) |
|---|---|
| IP67 (M12-Stecker) | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (M12-Stecker) |
Allgemeine Daten
| Hinweis | Dieses Produkt entspricht der PROFINET Cabling and Interconnection Technology Guideline for PROFINET Bestimmungen, version 2.00, order no: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Weitere Produkte mit variabler Kabeltyp und variable Länge Kabel finden Sie im Bereich Zubehör | |
| Nennstrom bei 40°C | 4 Ein |
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Vier |
| Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit / s |
| EtherCAT®CAT5 (IEC 11801), 100 Mbit / s | |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
Merkmale Kopf 1
| Leiter-Typ | Stecker gerade M12 / IP67 |
|---|---|
| Nein. der Positionen (pin-connector-pattern) | Vier |
| Codierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuSn (Kontakt) |
| Ni/Au (Auflagefläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griff) | |
| Zink-Druckguss, vernickelt (Schraubanschluss) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kabel
| Produkt-Kennzeichnung | "sequentielle Länge in Metern" PN-KABEL-934-C / PUR-4X22AWG/7 Trailing - * 22AWG (GESCHIRMT) (UL) E119100 CMX 75°C GEPRÜFT (UL) CAT 5E PATCH KABEL FRNC * (Kabel-Druck-Kabel-Lieferanten) |
|---|---|
| Kabel-Typ | PROFINET ziehen Kette CAT5 |
| Kabel-Art (Abkürzung) | 93C |
| Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit / s |
| EtherCAT®CAT5 (IEC 11801), 100 Mbit / s | |
| Kabel-Struktur | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm2 |
| AWG Signalleitung | Zwei und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0,25 mm |
| Kern Durchmesser inklusive Isolierung | 1,5 mm |
| Draht-Farben | Weiß, gelb, blau, orange |
| Insgesamt twist | Star quad |
| Abschirmung | Mit Aluminium beschichtete Folie, verzinntes cu-Geflechtschirm |
| Optical shield Abdeckung | 85 % |
| Externe Mantel, Farbe | grün RAL 6018 |
| Außenmantel Dicke | ca. 0,9 mm |
| Kabel-Durchmesser D | 6,5 mm ±0,2 mm |
| Minimum bending radius fixed installation | 5 x D |
| Mindestbiegeradius flexible installation | 7,5 x D |
| Anzahl der biegezyklen | Drei Millionen |
| Biegeradius | 100 mm |
| Durchqueren Weg | 10 m |
| Verfahrgeschwindigkeit | 4 m/s |
| Beschleunigung | 4 m/s2 |
| Torsion force | ± 30 °/m |
| Zugfestigkeit von GFK | ≤ 150 N |
| Kabel-Gewicht | 61 kg/km |
| Außenmantel, material | PUR |
| Material, innere Hülle | FRNC |
| Material Aderisolation | PE |
| Leiter-material | Verzinnten Cu-Litzen |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120.00 Ω/km |
| Wellenimpedanz | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (31.25 MHz) | |
| 55 dB (bei 62.5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Dämpfung | 2.1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11.4 dB (31.25 MHz) | |
| 16.5 dB (bei 62.5 MHz) | |
| 21.3 dB (bei 100 MHz) | |
| Signal Geschwindigkeit | 0.66 c |
| Signal-Laufzeit | 5.3 ns/m |
| Kopplungswiderstand | ≤ 20.00 mΩ/m (bei 10 MHz) |
| Nennspannung, - Kabel | 600 V (UL rating) |
| Test voltage Core - /Core | 2000 V (50 Hz, 1 min.) |
| Test voltage Core/Shield | 2000 V (50 Hz, 1 min.) |
| Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
| Flamme Widerstand | nach IEC 60332-1-2 |
| Halogen-free | ja |
| Beständigkeit gegen öl | in übereinstimmung mit DIN EN 60811-2-1 |
| Widerstand | UV-beständig |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, Feste Verlegung) |
| -40 °C ... 70 °C (Kabel, flexible installation) | |
| Umgebungstemperatur (Montage) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 7.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert acht
