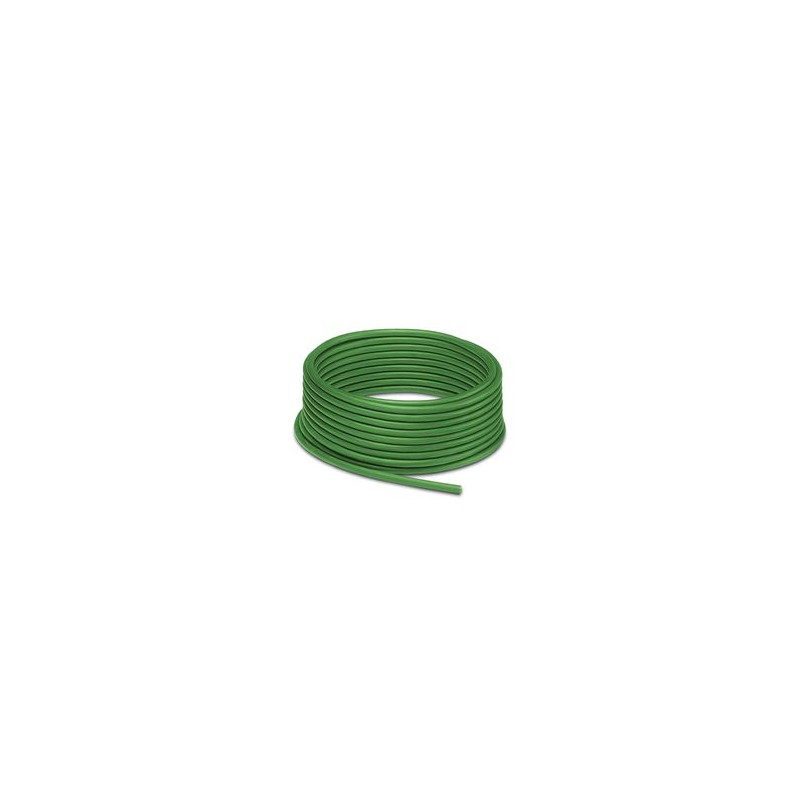

PHOENIX_CONTACT NBC-100,0-99B 1583504 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

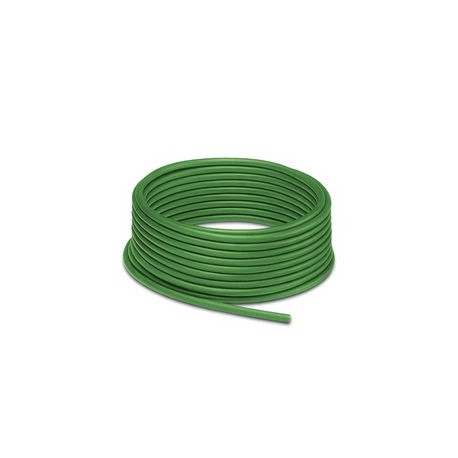

NBC-100,0- 99B 1583504 PHOENIX CONTACT Meterware, Kabelring, Single Pair Ethernet (1 GBit/s), geschirmt, hal..

Artikel-Nr.: NBC-100,0-99B

Code: 1583504

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Meterware, Kabelring, Single Pair Ethernet (1 GBit/s), geschirmt, halogenfreies PUR, grün, 2-adrig (1 x 2 x AWG 22/7, S/FTP), einadrig Farbe: weiß, blau, Kabellänge: 100 m
Netzwerkkabel
Meterware, Kabelring, Single Pair Ethernet (1 GBit/s), geschirmt, PUR halogenfrei, grün, 2-adrig (1 x 2 x AWG 22/7, S/FTP), Farbe Einzelader: weiß, blau, Kabellänge: 100 m

Kategorien:

  • Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 496,04 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypDatenkabel Meterware
SensorartSingle Pair Ethernet
Polzahl2
AnwendungStandard
Geschirmtja

Elektrische Eigenschaften
Nennspannung UN72 V DC
ÜbertragungsmediumKupfer

Anschlussdaten
Leiterquerschnitt AWG(umgerechnet nach IEC)

Schnittstellen
BussystemEthernet
Signalart/KategorieSingle Pair Ethernet, 1 GBit/s

Kabel / Leitung
Leitungslänge100 m
Single Pair Ethernet PUR flexibel grün [99B]
Geschirmtja
UL AWM Style20233 (80 °C / 300 V)
Leitungsgewicht42 kg/km
LeitungstypSingle Pair Ethernet PUR flexibel grün
Kurzzeichen02YS(ST)C11Y
Kabeltyp (Kurzzeichen)99B
Signalart/KategorieSingle Pair Ethernet, 1 GBit/s
Leitungsaufbau1 x 2 x AWG 22/7, S/FTP
Leitungsaußendurchmesser5,8 mm ±0,3 mm
Außenmantel, MaterialPUR
Außenmantel, Farbegrün
Wandstärke Außenmantel0,8 mm
Material Leiterblanke Cu-Litze
Leiteraufbau Signalleitung7x
AWG Signalleitung22
Leitungsquerschnitt2x 0,34 mm²
Material Aderisolationgeschäumtes PE
Aderdurchmesser inklusive Isolierung1,8 mm
Einzelader, Farbeweiß, blau
Paarverseilung2 Adern zum Paar
Gesamtverseilung1 Paar mit Füllern längsverseilt
SchirmungAlu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung90 %
Nennspannung Leitung≤ 100 V
Prüfspannung Ader/Ader1000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm1000 V (50 Hz, 1 min.)
Leitungs-Isolationswiderstand≥ 5 GΩ*km
Wellenwiderstand100 Ω ±5 Ω (bei 100 MHz)
Schleifenwiderstand≤ 120,00 Ω/km
Leitungs-Kapazität48 nF/km
Mindestbiegeradius, fest verlegt4 x D
Mindestbiegeradius, flexibel verlegt8 x D
Ölbeständigkeitnach DIN EN 60811-404
Flammwidrigkeitnach IEC 60332-1-2
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
-40 °C ... 80 °C (Kabel, feste Verlegung)

ETIM for 1583504 Kabel/Leitungen unkonfektioniert (EC003249)

MerkmalsnameLeiter-Oberfläche (EF010804)
Merkmalswertsonstige
MerkmalsnameLeiterdurchmesser (EF001621)
Merkmalswert1.8 mm
MerkmalsnameLeiternennquerschnitt (EF000060)
Merkmalswert0.34 mm²
MerkmalsnameLeiter-Klasse (EF001632)
MerkmalswertKl.2 = mehrdrähtig
MerkmalsnameAder-Zahl (EF001792)
Merkmalswert2
MerkmalsnameWerkstoff der Aderisolation (EF000061)
Merkmalswertsonstige
MerkmalsnameSpezifizierung Aderisolation (EF011805)
Merkmalswertsonstige
MerkmalsnameAder-Kennzeichnung (EF000067)
Merkmalswertsonstige
MerkmalsnameSchirm über Verseilelement (EF001623)
MerkmalswertFolie + Geflecht
MerkmalsnameVerseilung (EF003802)
Merkmalswertsonstige
MerkmalsnameKabel längswasserdicht (EF011011)
MerkmalswertNein
MerkmalsnameKabel querwasserdicht (EF011012)
MerkmalswertNein
MerkmalsnameGeeignet zur Verlegung im Erdreich (EF003689)
MerkmalswertNein
MerkmalsnameSchutzmantel (EF001691)
Merkmalswertohne
MerkmalsnameMantelmaterial (EF001625)
Merkmalswertsonstige
MerkmalsnameSpezifizierung Mantelmaterial (EF011806)
Merkmalswertsonstige
MerkmalsnameMantel-Farbe (EF001618)
Merkmalswertgrün
MerkmalsnameRaucharm nach EN IEC 61034-2 (EF003799)
MerkmalswertNein
MerkmalsnameÖlbeständig nach EN IEC 60811-404 (EF009770)
MerkmalswertNein
MerkmalsnameAußendurchmesser ca. (EF003921)
Merkmalswert5.8 mm
MerkmalsnameMin. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung (EF011802)
Merkmalswert47 mm
MerkmalsnameMin. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803)
Merkmalswert24 mm
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-25 °C
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameKategorie (EF001619)
Merkmalswertsonstige

DATASHEET - PDF
