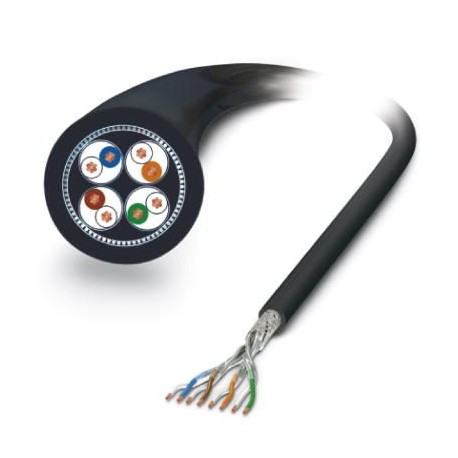

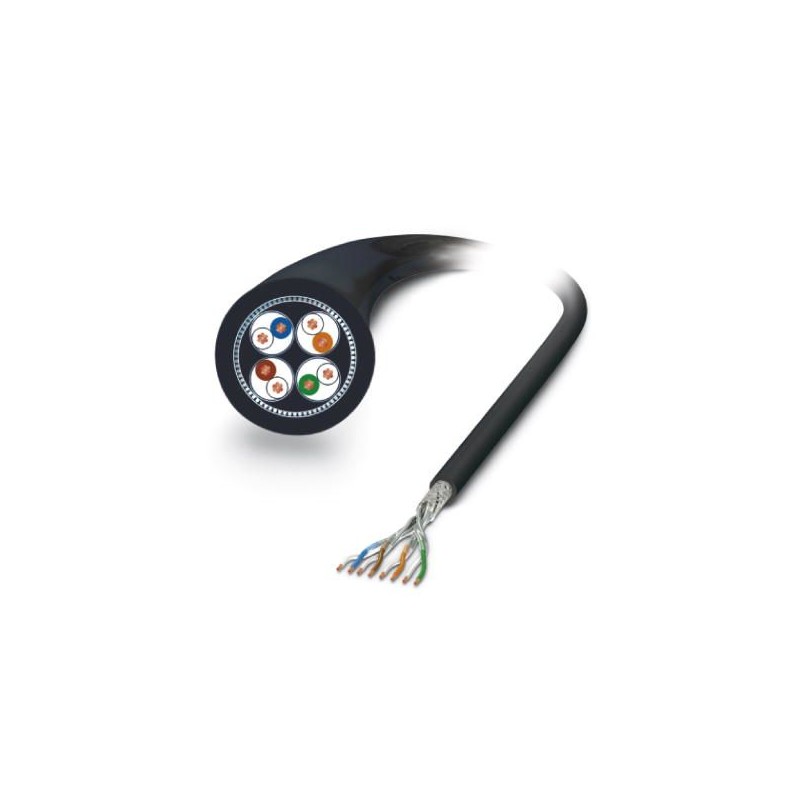

NBC-100,0-94S 1423514 PHOENIX CONTACT Netzwerk-Kabel
NBC-100,0-94S
1423514
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Netzwerk-Kabel
Netzwerkkabel, CAT7 Ethernet (10 GBit/s), 8-polig, Kabellänge: 100 m, Für Bahnanwendungen
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend fünf hundert vierzehn |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626346007 |
| Gewicht pro Stück (exklusive Verpackung) | 5,773.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend neun hundert fünf und neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine Daten
| Nennspannung | 30 V AC |
|---|---|
| 30 V DC | |
| Anzahl der Positionen | Acht |
| Signal Typ/Kategorie | Ethernet CAT7, 10 Gbit / s |
Kabel
| Kabel-Typ | Ethernet für Eisenbahn-Anwendungen |
|---|---|
| Kabel-Art (Abkürzung) | 94S |
| Signal Typ/Kategorie | Ethernet CAT7, 10 Gbit / s |
| Kabel-Struktur | 4x2xAWG26/7; S/FTP |
| Leiterquerschnitt | 4x 2x 0,14 mm2 |
| AWG Signalleitung | Sechs und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0.16 mm |
| Kern Durchmesser inklusive Isolierung | 1,05 mm ±0,1 mm |
| Draht-Farben | Weiß-blau, weiß-orange, weiß-grün, weiß-Braun |
| Twisted pairs | 2 Adern zum paar |
| Art paar-Abschirmung | Aluminium-gefüttert-polyester-Folie |
| Insgesamt twist | 4 Paare, verdrillt |
| Abschirmung | Verzinnte Kupfer-Geflechtschirm |
| Externe Mantel, Farbe | schwarz |
| Kabel-Durchmesser D | 6,6 mm ±0,2 mm |
| Minimum bending radius fixed installation | 6 x D |
| Zugfestigkeit von GFK | ≤ 60 N (temporär) |
| ≤ 15 N (Permanent) | |
| Kabel-Gewicht | 59 kg/km |
| Kupfer-Gewicht | 28 kg/km |
| Außenmantel, material | PE-X |
| Material Aderisolation | Zell-PE |
| Leiter-material | Verzinnten Cu-Litzen |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Leiter-Widerstand | ≤ 145 Ω/km |
| Arbeiten Kapazität | 44 nF (pro kilometer) |
| Wellenimpedanz | 100 Ω ±5 Ω (bei 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 100 dB (bei 1 MHz) |
| 99 dB (bei 10 MHz) | |
| 95 dB (bei 100 MHz) | |
| 92 dB (bei 200 MHz) | |
| 90 dB (bei 250 MHz) | |
| 83 dB (bei 500 MHz) | |
| 81 dB (bei 600 MHz) | |
| 80 dB (bei 700 MHz) | |
| 77 dB (bei 800 MHz) | |
| 75 dB (bei 900 MHz) | |
| 74 dB (bei 1000 MHz) | |
| 72 dB (bei 1100 MHz) | |
| 70 dB (1200 MHz) | |
| Power-summated near end crosstalk attenuation (PSNEXT) | 97 dB (bei 1 MHz) |
| 96 dB (bei 10 MHz) | |
| 92 dB (bei 100 MHz) | |
| 89 dB (bei 200 MHz) | |
| 87 dB (bei 250 MHz) | |
| 80 dB (bei 500 MHz) | |
| 78 dB (bei 600 MHz) | |
| 77 dB (bei 700 MHz) | |
| 74 dB (bei 800 MHz) | |
| 72 dB (bei 900 MHz) | |
| 71 dB (bei 1000 MHz) | |
| 69 dB (bei 1100 MHz) | |
| 67 dB (1200 MHz) | |
| Dämpfung | 0,25 dB (bei 1 MHz) |
| 0.76 dB (bei 10 MHz) | |
| 2.49 dB (bei 100 MHz) | |
| 3.69 dB (bei 200 MHz) | |
| 4.18 dB (bei 250 MHz) | |
| 5.6 dB (bei 500 MHz) | |
| Auf 6,74 dB (bei 600 MHz) | |
| 7.32 dB (bei 700 MHz) | |
| 7.89 dB (bei 800 MHz) | |
| 8,5 dB (bei 900 MHz) | |
| 9.11 dB (bei 1000 MHz) | |
| 9.5 dB (bei 1100 MHz) | |
| 9.9 dB (1200 MHz) | |
| Return loss (RL) | 24 dB (bei 1 MHz) |
| 33.9 dB (bei 10 MHz) | |
| 38.3 dB (bei 100 MHz) | |
| 35.3 dB (bei 200 MHz) | |
| 32.9 dB (bei 250 MHz) | |
| 29.7 dB (bei 500 MHz) | |
| 30.6 dB (bei 600 MHz) | |
| 31 dB (bei 700 MHz) | |
| 26.7 dB (bei 800 MHz) | |
| 28.6 dB (bei 900 MHz) | |
| 27.5 dB (bei 1000 MHz) | |
| 26.9 dB (bei 1100 MHz) | |
| 26.3 dB (1200 MHz) | |
| Übersprechdämpfung (ACR) | 100 dB (bei 1 MHz) |
| 99 dB (bei 10 MHz) | |
| 93 dB (bei 100 MHz) | |
| 88 dB (bei 200 MHz) | |
| 86 dB (bei 250 MHz) | |
| 78 dB (bei 500 MHz) | |
| 74 dB (bei 600 MHz) | |
| 72 dB (bei 700 MHz) | |
| 69 dB (bei 800 MHz) | |
| 67 dB (bei 900 MHz) | |
| 65 dB (bei 1000 MHz) | |
| 63 dB (bei 1100 MHz) | |
| 61 dB (1200 MHz) | |
| Power-summated übersprechdämpfung (PS-ACR) | 97 dB (bei 1 MHz) |
| 96 dB (bei 10 MHz) | |
| 90 dB (bei 100 MHz) | |
| 85 dB (bei 200 MHz) | |
| 83 dB (bei 250 MHz) | |
| 75 dB (bei 500 MHz) | |
| 71 dB (bei 600 MHz) | |
| 69 dB (bei 700 MHz) | |
| 66 dB (bei 800 MHz) | |
| 64 dB (bei 900 MHz) | |
| 62 dB (bei 1000 MHz) | |
| 60 dB (bei 1100 MHz) | |
| 58 dB (1200 MHz) | |
| Signal Geschwindigkeit | 0.78 c |
| Signal-Laufzeit | 4.4 ns/m |
| Schirmdämpfung | 60 dB (bis 1000 MHz) |
| Funkentstörung | 90 dB (bis 1000 MHz) |
| Kopplungswiderstand | Von 5,00 mΩ/m (bei 10 MHz) |
| Nennspannung, - Kabel | 125 V AC (Uo) |
| Test voltage Core - /Core | 1000 V AC (50 Hz, 1 min.) |
| Test voltage Core/Shield | 1000 V AC (50 Hz, 1 min.) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Interne Kabel, Ia, Ib, II/externe Kabel, Ia, Ib, II) |
| DIN 5510-2 (Feuer-Schutz-level 1, 2, 3, 4) | |
| EN 45545-2 | |
| EN 50306-4 | |
| NF F16-101 (Klassifizierung C/F1) | |
| NF F16-101 (Interne Kabel A1, A2, B/externes Kabel A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Klasse A) | |
| UIC 564-2 (Klasse A) | |
| Flamme Widerstand | nach EN 60332-1-2 |
| EN 60332-3-25 | |
| nach ISO 14572 5.21 (UN ECE-R 118.01) | |
| Halogen-free | Nach EN 50267-2-1 |
| nach EN 60684-2 | |
| Beständigkeit gegen öl | nach EN 60684-2, 72 h bei 100 °C IRM 902 |
| Widerstand | Beständig gegen Kraftstoff nach EN 60684-2, 72 h bei 100 °C in IRM 903 |
| Beständig gegen Ozon nach EN 50306-4, 72 h bei 40 °C, Verfahren B, Volumen-Konzentration 200 x 10-6 | |
| Die Konzentration der Dämpfe | EN 61034-2 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins und sechzig tausend acht hundert einseCl@ss 7.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 8.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 9.0Sieben und zwanzig Millionen eins und sechzig tausend acht hundert eins
| Merkmal | Wert |
|---|---|
| Leiter-Oberfläche (EF010804) | sonstige |
| Leiterdurchmesser (EF001621) | 1.05 mm |
| Leiternennquerschnitt (EF000060) | 0.14 mm² |
| Leiter-Klasse (EF001632) | Kl.2 = mehrdrähtig |
| Ader-Zahl (EF001792) | 8 |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Spezifizierung Aderisolation (EF011805) | Polyethylen (PE) |
| Ader-Kennzeichnung (EF000067) | sonstige |
| Schirm über Verseilelement (EF001623) | Geflecht |
| Verseilung (EF003802) | sonstige |
| Kabel längswasserdicht (EF011011) | Nein |
| Kabel querwasserdicht (EF011012) | Nein |
| Geeignet zur Verlegung im Erdreich (EF003689) | Nein |
| Schutzmantel (EF001691) | ohne |
| Mantelmaterial (EF001625) | sonstige |
| Spezifizierung Mantelmaterial (EF011806) | sonstige |
| Mantel-Farbe (EF001618) | schwarz |
| Raucharm nach EN IEC 61034-2 (EF003799) | Nein |
| Ölbeständig nach EN IEC 60811-404 (EF009770) | Nein |
| Außendurchmesser ca. (EF003921) | 6.6 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803) | 40 mm |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Kategorie (EF001619) | sonstige |
