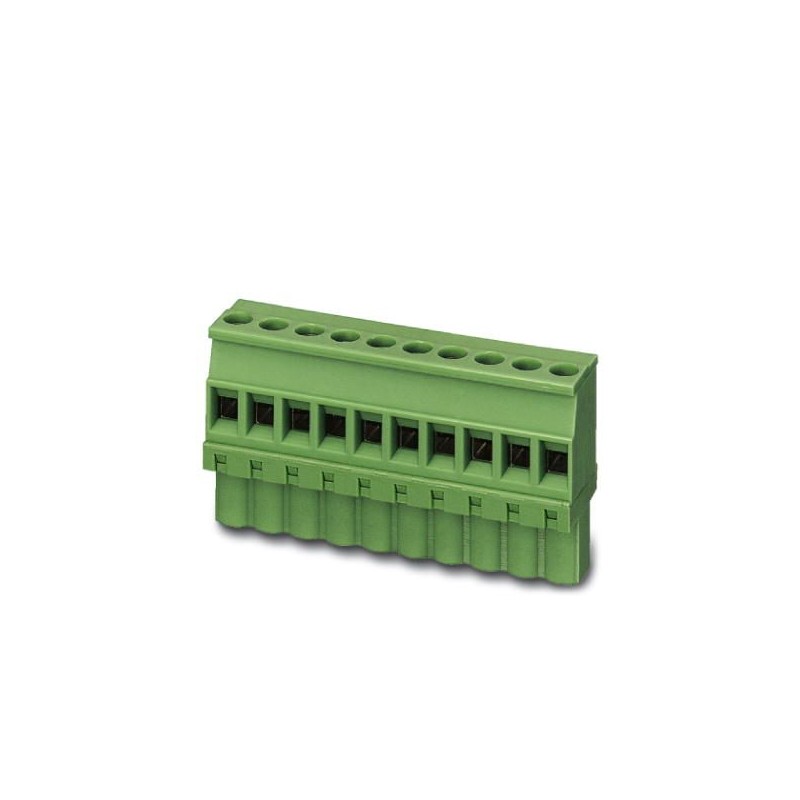

PHOENIX_CONTACT MVSTBW 2,5/19-ST PA10 1703143 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

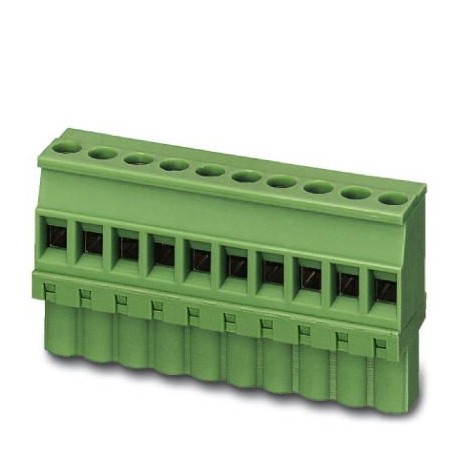

MVSTBW 2,5/19-ST PA10 1703143 PHOENIX CONTACT Leiterplattensteckverbinder

Artikel-Nr.: MVSTBW 2,5/19-ST PA10

Code: 1703143

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Auslegungsspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Potentiale: 19, Anzahl der Reihen: 1, Anzahl der Pole: 19, Anzahl der Anschlüsse: 19, Artikelfamilie: MVSTBW 2,5/.. -ST, Rastermaß: 5 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: -90°, Klemmhaken: - Klemmhaken, Stecksystem: CLASSIC COMBICON, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1703143
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356639941
Gewicht pro Stück (exklusive Verpackung)28,979 g
Gewicht pro Stück (inklusive Verpackung)28,979 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]12,5 mm
Breite [ w ]95 mm
Höhe [ h ]26 mm
Rastermaß5 mm
Maß a90 mm

Allgemein

ArtikelfamilieMVSTBW 2,5/..-ST
Polzahl19
AnschlussartSchraubanschluss mit Zughülse
Bemessungsspannung (III/3)250 V
Anschluss gemäß NormEN-VDE
Nennstrom IN12 A
Nennquerschnitt2,5 mm²

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²
AWG nach UL/CUL min30
AWG nach UL/CUL max12

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen
