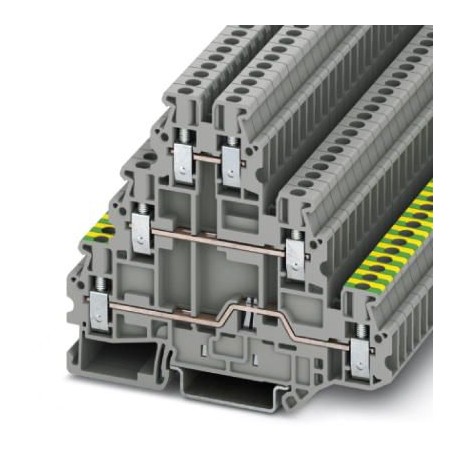

UT 2,5-PE/L/L
3214301
PHOENIX_CONTACT
50
Schutzleiter-Reihenklemme
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestellschlüssel | 3214301 |
---|---|
Verpackungseinheit | 50 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Katalogseite | Seite 220 (C-1-2017) |
GTIN | 4046356575454 |
Gewicht pro Stück (exklusive Verpackung) | 29,031 g |
Gewicht pro Stück (inklusive Verpackung) | 29,031 g |
Zolltarifnummer | 85369010 |
Herkunftsland | PL (Polen) |
Anzahl der Etagen | 3 |
---|---|
Anzahl der Anschlüsse | 6 |
Nennquerschnitt | 2,5 mm² |
Farbe | grau |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V0 |
Bemessungsstoßspannung | 6 kV |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Isolierstoffgruppe | I |
Maximale Verlustleistung bei Nennbedingung | 0,77 W (beim Anschluss mehrerer Etagen vervielfältigt sich der Wert) |
Anschluss gemäß Norm | IEC 60947-7-1/IEC 60947-7-2 |
Nennstrom IN | 19 A (bei 2,5 mm² Leiterquerschnitt) |
Belastungsstrom maximal | 24 A (bei 4 mm² Leiterquerschnitt) |
Nennspannung UN | 500 V |
Offene Seitenwand | Ja |
Relativer Isolierstoff Temperatur Index (Elec.; UL 746 B) | 130 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Klasse I | 2 |
NF F16-101, NF F10-102 Klasse F | 2 |
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Hinweis | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
---|---|
Anschlussart | Schraubanschluss |
Leiterquerschnitt starr min | 0,14 mm² |
Leiterquerschnitt starr max | 4 mm² |
Leiterquerschnitt flexibel min. | 0,14 mm² |
Leiterquerschnitt flexibel max. | 4 mm² |
Leiterquerschnitt AWG min | 26 |
Leiterquerschnitt AWG max | 12 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
Abisolierlänge | 9 mm |
Lehrdorn | A3 |
Schraubengewinde | M3 |
Anzugsdrehmoment min | 0,5 Nm |
Anzugsdrehmoment max | 0,6 Nm |
Anschluss gemäß Norm | CSA |
---|---|
IEC 60947-7-1/IEC 60947-7-2 | |
Brennbarkeitsklasse nach UL 94 | V0 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes | |
PHOENIX CONTACT-3214301-UT 2,5-PE/L/L | 111 Kbytes |
