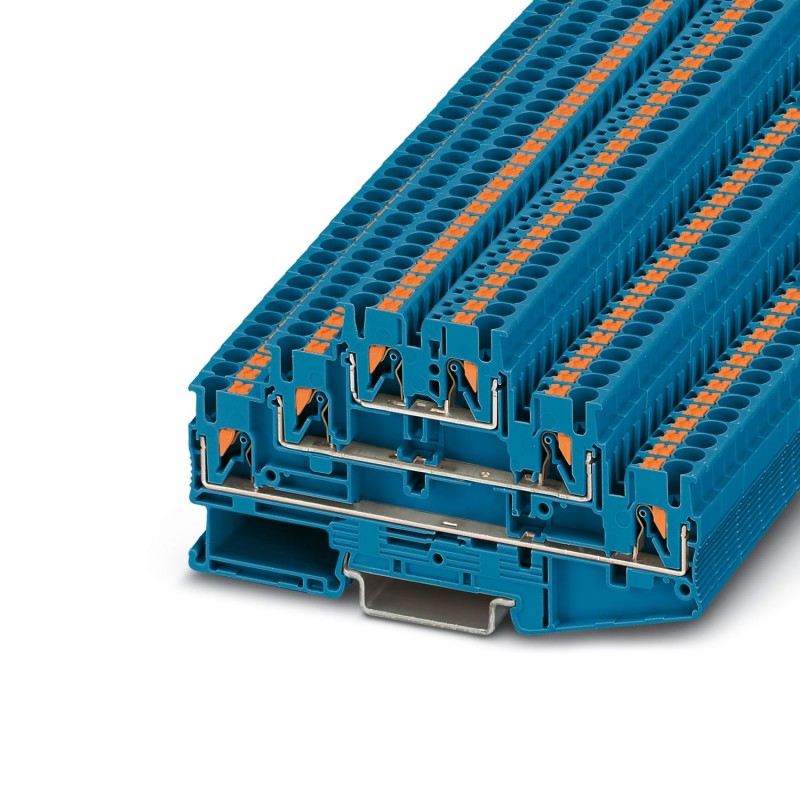

PT 2,5-3L BU 3210509 PHOENIX CONTACT Mehrstockklemme
PT 2,5-3L BU
3210509
PHOENIX_CONTACT
50
Mehrstockklemme
Etagenklemme, Nennspannung: 500 V, Nennstrom: 20 A, Anzahl der Anschlüsse: 6, Anschlussart: Push-in-Anschluss, 1., 2. und 3. Etage, Auslegungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Mehrstockklemme |
| Anwendungsbereich | Bahnindustrie |
| Maschinenbau | |
| Anlagenbau | |
| Anzahl der Anschlüsse | 6 |
| Anzahl der Reihen | 3 |
| Potenziale | 3 |
| Datenpflegestand | |
| Artikelrevision | 18 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 2,5 mm² |
| 1., 2. und 3. Etage | |
| Abisolierlänge | 8 mm ... 10 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 26 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
| Nennstrom | 20 A |
| Belastungsstrom maximal | 24 A (bei 4 mm² Leiterquerschnitt starr) |
| Nennspannung | 500 V |
| Nennquerschnitt | 2,5 mm² |
| 1., 2. und 3. Etage Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,34 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,34 mm² ... 2,5 mm² |
Ex-Daten
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 GD Ex eb IIC Gb |
| Einsatzemperaturbereich | -60 °C ... 110 °C |
| Ex-bescheinigtes Zubehör | 3211647 D-PT 2,5-3L |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Auflistung Brücken | Steckbrücke / FBS 2-5 / 3030161 |
| Steckbrücke / FBS 3-5 / 3030174 | |
| Steckbrücke / FBS 4-5 / 3030187 | |
| Steckbrücke / FBS 5-5 / 3030190 | |
| Steckbrücke / FBS 10-5 / 3030213 | |
| Steckbrücke / FBS 20-5 / 3030226 | |
| Brückendaten | 14,5 A / 2,5 mm² |
| Temperaturerhöhung Ex | 40 K (17 A / 2,5 mm²) |
| Bemessungsspannung | 440 V |
| bei Brückung mit Brücke | 440 V |
| - bei überspringender Brückung | 352 V |
| - bei überspringender Brückung über PE-Klemme | 352 V |
| - bei abgelängter Brückung | 166 V |
| - bei abgelängter Brückung mit Deckel | 352 V |
| Bemessungsisolationsspannung | 400 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsstrom | 17 A |
| Belastungsstrom maximal | 21 A |
| Anschlussdaten Ex Allgemein | |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsquerschnitt AWG | 14 |
| Anschlussvermögen starr | 0,14 mm² ... 4 mm² |
| Anschlussvermögen AWG | 26 ... 12 |
| Anschlussvermögen flexibel | 0,14 mm² ... 2,5 mm² |
| Anschlussvermögen AWG | 26 ... 14 |
| Ausgang | (dauerhaft) |
| Etage Ex 1. Etage | |
| Durchgangswiderstand | 1,2 mΩ |
| Ausgang | (dauerhaft) |
| Etage Ex 2. Etage | |
| Durchgangswiderstand | 1,1 mΩ |
| Ausgang | (dauerhaft) |
| Etage Ex 3. Etage | |
| Durchgangswiderstand | 0,8 mΩ |
Maße
| Breite | 5,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 102 mm |
| Tiefe auf NS 35/7,5 | 58 mm |
| Tiefe auf NS 35/15 | 65,5 mm |
Materialangaben
| Farbe | blau (RAL 5015) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Elektrische Prüfungen
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 7,3 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 2,5 mm² | 0,3 kA |
| Kurzzeitstromfestigkeit 4 mm² | 0,48 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 1,89 kV |
| Ergebnis | Prüfung bestanden |
Mechanische Eigenschaften
| Mechanische Daten | |
| Offene Seitenwand | Ja |
Mechanische Prüfungen
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | NS 35 |
| Prüfkraft Sollwert | 1 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,14 mm² / 0,2 kg |
| 2,5 mm² / 0,7 kg | |
| 4 mm² / 0,9 kg | |
| Ergebnis | Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Alterung | |
| Temperaturzyklen | 192 |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Frequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 0,964 (m/s²)²/Hz |
| Beschleunigung | 0,58g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
Montage
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Bemessungsstrom In (EF008250) | 20 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Etagen (EF002659) | 3 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 102 mm |
| Tiefe (EF000049) | 58 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | blau |
| Etagen intern gebrückt (EF002661) | Nein |
