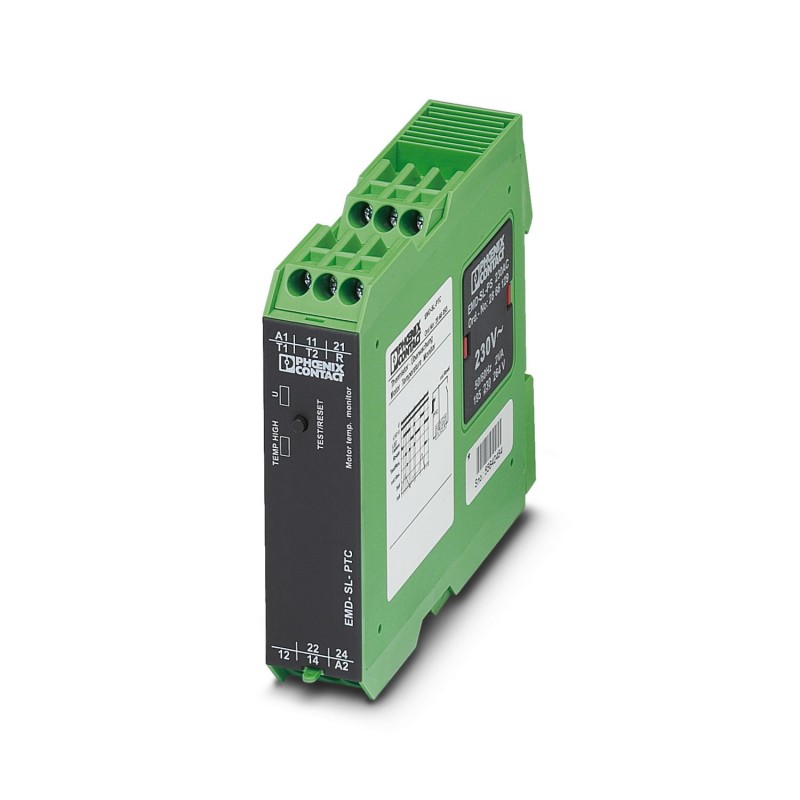

EMD-SL-PTC 2866093 PHOENIX CONTACT Überwachungsrelais
EMD-SL-PTC
2866093
PHOENIX_CONTACT
Überwachungsrelais
Überwachungsrelais zur Temperaturüberwachung von Motorwicklungen (max. 6 PTC) mit Fehlerspeicher, für Temperaturfühler nach DIN 44081, Prüffunktion mit integrierter Test-/Reset-Taste, wählbare Versorgungsspannung über Leistungsmodul, 2 Schaltkontakte
Überwachungsrelais zur Temperaturüberwachung von Motorwicklungen (maximal 6 PTC) mit Fehlerspeicher, für Temperaturfühler nach DIN 44081, Testfunktion mit integrierter Test/Reset-Taste, Versorgungsspannung wählbar über Powermodul, 2 Wechsler
Relais > Temperaturüberwachungsgerät
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Temperaturüberwachungsrelais |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Lebensdauer elektrisch | 2x 105Schaltspiele bei ohmscher Last, 1000 VA |
| Bemessungsisolationsspannung | 300 V |
| Bemessungsstoßspannung | 4 kV |
| Versorgung | |
| Versorgungsspannungsbereich | 24 V AC ... 230 V AC (siehe Power-Module) |
| 24 V DC (siehe Power-Module) | |
| Nennleistungsaufnahme | 2 VA (1,5 W) |
| Benennung Eingang | Messeingang |
| Eingangsspannung maximal | 7,5 V DC (Anschlussklemmen: T1 und T2) |
| Frequenzbereich | 50 Hz ... 60 Hz |
| Temperaturkoeffizient maximal | < 0,1 %/K |
| Ansprechwert | ≥ 3,6 kΩ (Relais fällt ab) |
| Funktion | Wicklungstemperaturüberwachung |
| Grundgenauigkeit | ± 10 % (vom Skalenendwert) |
| Wiederholgenauigkeit | ≤ 2 % |
| Summenkaltwiderstand | < 1,5 kΩ |
| Rückfallwert | ≤ 1,8 kΩ (Relais zieht an) |
| Kurzschlusserkennung | |
| Spannungseinfluss | ≤ 1 % |
| Wiederbereitschaftszeit | 500 ms |
| Steuern | |
| Benennung Anschluss | Anschluss einer externen Reset-Taste (potenzialfrei anzusteuernder Schließer) |
| Belastbarkeit | Nicht belastbar |
| Leitungslänge | max. 10 m |
| Schalten | |
| Kontaktausführung | 2 potenzialfreie Wechsler |
| Schaltspannung maximal | 250 V AC (nach IEC 60664-1) |
| Abschaltleistung (ohmsche Last) maximal | 750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm) | |
| Ausgangssicherung | 5 A (flink) |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 20 ... 14 |
| Breite | 22,5 mm |
| Höhe | 90 mm |
| Tiefe | 113 mm |
| Farbe | grün (RAL 6021) |
| Isolierstofftyp Gehäuse | Polyamid PA, selbstverlöschend |
| Umgebungsbedingungen | |
| Schutzart (Gehäuse) | IP40 (Gehäuse) |
| Schutzart (Anschlussklemmen) | IP20 (Anschlussklemmen) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (entspricht UL 508) | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Klimaklasse | 3K3 (nach EN 60721) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 15 % ... 85 % |
| CE | |
| Zertifikat | CE-konform |
| UL, USA / Kanada | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Störabstrahlung | EN 61000-6-3 |
| Normen/Bestimmungen | EN 50178 |
| Montageart | Tragschienenmontage |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Fehlerspeicherung möglich (EF003423) | Nein |
| Externer Reset möglich (EF003426) | Nein |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 113 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2866093-EMD-SL-PTC | 128 Kbytes |
|
