PHOENIX_CONTACTindustrielle RelaisEMD-SL-C-UC-10 2867937 PHOENIX CONTACT Überwachungsrelais

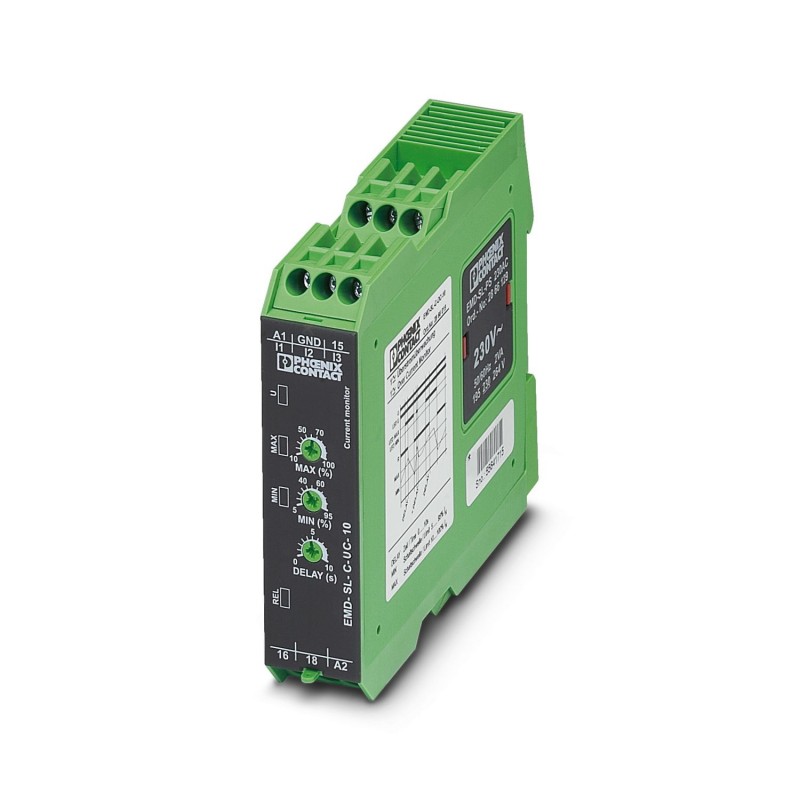

PHOENIX_CONTACT EMD-SL-C-UC-10 2867937 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMD-SL-C-UC-10 2867937 PHOENIX CONTACT Überwachungsrelais

Artikel-Nr.: EMD-SL-C-UC-10

Code: 2867937

Hersteller: PHOENIX_CONTACT

Beschreibung:

Überwachungsrelais
Überwachungsrelais zur 1-phasigen Stromüberwachung von 0...10 A AC/DC, Mindeststrom, wählbare Versorgungsspannung über Leistungsmodul, 1 Schaltkontakt
Überwachungsrelais zur Überwachung von 1-phasigen Strömen von 0...10 A AC/DC, Unterstrom, Versorgungsspannung wählbar über Powermodul, 1 Wechsler

Kategorien:

  • Relais > Stromüberwachungsgerät
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 245,65 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypStromüberwachungsrelais
Betriebsart100 % ED
Lebensdauer mechanischca. 2x 107Schaltspiele
Datenpflegestand
Artikelrevision02
Isolationseigenschaften
IsolierungBasisisolierung
ÜberspannungskategorieIII
Verschmutzungsgrad2
Elektrische Eigenschaften
Lebensdauer elektrisch2x 105Schaltspiele bei ohmscher Last, 1000 VA
Netzart1-phasig
Bemessungsisolationsspannung300 V
Bemessungsstoßspannung4 kV
Versorgung
Versorgungsspannungsbereich24 V AC ... 230 V AC (siehe Power-Module)
24 V DC (siehe Power-Module)
Nennleistungsaufnahme2 VA (1,5 W)
Eingangsdaten
Benennung EingangMesseingang
MessgrößeDC, AC Sinus
Eingangsstrombereich0 mA ... 100 mA (Anschlussklemmen: I1 und GND)
0 A ... 1 A (Anschlussklemmen: I2 und GND)
0 A ... 10 A (Anschlussklemmen: I3 und GND)
Überstrombelastbarkeit800 mA (bei IN= 100 mA)
3 A (bei IN= 1 A)
12 A (bei IN= 10 A)
Eingangswiderstand Stromeingang470 mΩ (bei IN= 100 mA)
47 mΩ (bei IN= 1 A)
5 mΩ (bei IN= 10 A)
Frequenzbereich48 Hz ... 63 Hz
Temperaturkoeffizient maximal< 0,1 %/K
Einstellbereich Auslöseverzögerung0,2 s ... 10 s
Min. Einstellbereich5 % ... 95 % (von IN)
Max. Einstellbereich10 % ... 100 % (von IN)
FunktionUnterstrom
Grundgenauigkeit± 5 % (vom Skalenendwert)
Einstellgenauigkeit≤ 5 % (vom Skalenendwert)
Wiederholgenauigkeit≤ 2 %
Wiederbereitschaftszeit500 ms
Ausgangsdaten
Schalten
Kontaktausführung1 potenzialfreier Wechsler
Schaltspannung maximal250 V AC (nach IEC 60664-1)
Abschaltleistung (ohmsche Last) maximal750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm)
1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm)
Ausgangssicherung5 A (flink)
Anschlussdaten
AnschlussartSchraubanschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,25 mm² ... 2,5 mm²
Leiterquerschnitt AWG20 ... 14
Maße
Breite22,5 mm
Höhe90 mm
Tiefe113 mm
Materialangaben
Farbegrün (RAL 6021)
Isolierstofftyp GehäusePolyamid PA, selbstverlöschend
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Gehäuse)IP40 (Gehäuse)
Schutzart (Anschlussklemmen)IP20 (Anschlussklemmen)
Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
-25 °C ... 40 °C (entspricht UL 508)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C
Klimaklasse3K3 (nach EN 60721)
Zulässige Luftfeuchtigkeit (Betrieb)15 % ... 85 %
Zulassungen
CE
ZertifikatCE-konform
UL, USA / Kanada
KennzeichnungUL/C-UL Listed UL 508
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
Niederspannungs-RichtlinieKonformität zur NS-Richtlinie
StörfestigkeitEN 61000-6-2
StörabstrahlungEN 61000-6-3
Normen und Bestimmungen
Normen/BestimmungenEN 50178
Montage
MontageartTragschienenmontage
Montagehinweisauf Normschiene NS 35 nach EN 60715
Einbaulagebeliebig

ETIM for 2867937 Relais (EC001440)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameStrommessbereich (EF000417)
Merkmalswert0 A
Merkmalsname1-Phasen-Unterstrom möglich (EF003405)
MerkmalswertJa
Merkmalsname3-Phasen-Unterstrom möglich (EF003406)
MerkmalswertNein
Merkmalsname1-Phasen-Überstrom möglich (EF003407)
MerkmalswertNein
Merkmalsname3-Phasen-Überstrom möglich (EF003408)
MerkmalswertNein
Merkmalsname1-Phasen-Fenster möglich (EF003394)
MerkmalswertNein
Merkmalsname3-Phasen-Fenster möglich (EF003395)
MerkmalswertNein
MerkmalsnameEnthält Funktion Gleichspannung-Unterstrom (EF003409)
MerkmalswertJa
MerkmalsnameEnthält Funktion Gleichspannung-Überstrom (EF003410)
MerkmalswertNein
MerkmalsnameFunktion Gleichstrom-Fenster (EF003411)
MerkmalswertNein
MerkmalsnameExterner Stromwandler (EF001923)
MerkmalswertNein
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert90 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert113 mm
