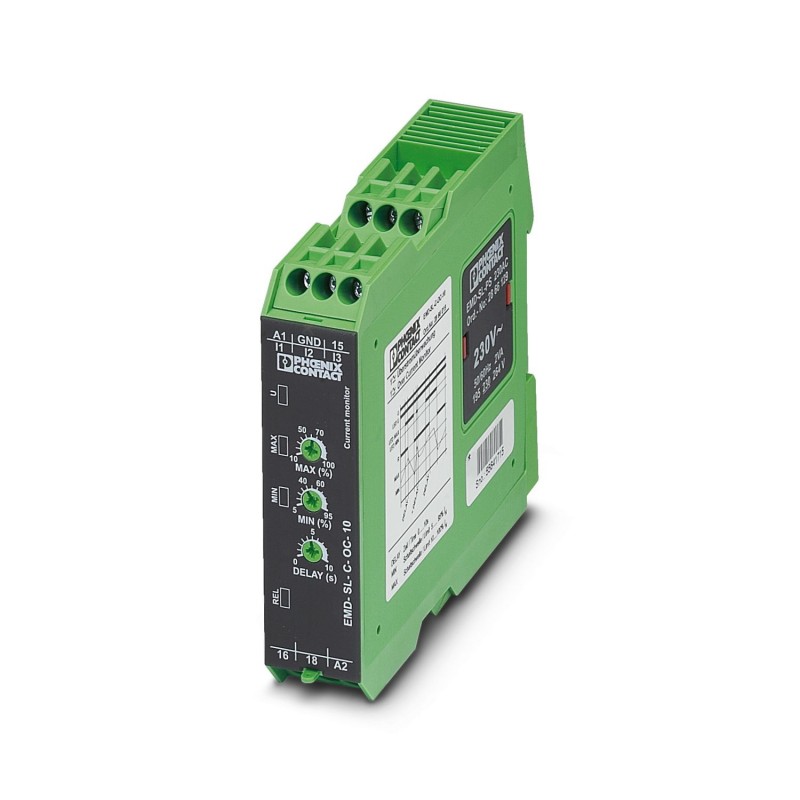

EMD-SL-C-OC-10 2866019 PHOENIX CONTACT Überwachungsrelais
EMD-SL-C-OC-10
2866019
PHOENIX_CONTACT
Überwachungsrelais
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2866019 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 266 (C-5-2017) |
| GTIN | 4017918952662 |
| Gewicht pro Stück (exklusive Verpackung) | 139,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 139,500 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | AT (Österreich) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (entspricht UL 508) | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Eingangsdaten
| Eingangsstrombereich | 0 mA ... 100 mA (Anschlussklemmen: I1 und GND) |
|---|---|
| 0 A ... 1 A (Anschlussklemmen: I2 und GND) | |
| 0 A ... 10 A (Anschlussklemmen: I3 und GND) | |
| Überstrombelastbarkeit | 800 mA (bei IN= 100 mA) |
| 3 A (bei IN= 1 A) | |
| 12 A (bei IN= 10 A) | |
| Temperaturkoeffizient maximal | < 0,1 %/K |
| Funktion | Überstrom |
| Min. Einstellbereich | 5 % ... 95 % (von IN) |
| Max. Einstellbereich | 10 % ... 100 % (von IN) |
| Einstellbereich Auslöseverzögerung | 0,2 s ... 10 s |
| Grundgenauigkeit | ± 5 % (vom Skalenendwert) |
| Einstellgenauigkeit | ≤ 5 % (vom Skalenendwert) |
| Wiederholgenauigkeit | ≤ 2 % |
| Wiederbereitschaftszeit | 500 ms |
Kontaktseite
| Kontaktausführung | 1 potenzialfreier Wechsler |
|---|---|
| Schaltspannung maximal | 250 V AC (nach IEC 60664-1) |
| Abschaltleistung (ohmsche Last) maximal | 750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm) | |
| Ausgangssicherung | 5 A (flink) |
Versorgung
| Versorgungsspannungsbereich | 24 V AC ... 230 V AC (siehe Power-Module) |
|---|---|
| 24 V DC (siehe Power-Module) |
Allgemein
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
|---|---|
| Betriebsart | 100 % ED |
| Einbaulage | beliebig |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
| Überspannungskategorie | III, Basisisolierung (nach EN 50178) |
| Isolierstofftyp Gehäuse | Polyamid PA, selbstverlöschend |
| Farbe | grün |
| Bemessungsisolationsspannung | 300 V (nach EN 50178) |
| Konformität | CE-konform |
| UL, USA / Kanada | UL/C-UL Listed UL 508 |
Anschlussdaten
| Leiterquerschnitt flexibel min. | 0,25 mm² |
|---|---|
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 1 Nm |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
|---|---|
| Störabstrahlung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Konformität | CE-konform |
| UL, USA / Kanada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371802eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371802eCl@ss 8.027371802eCl@ss 9.027371802
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866019-EMD-SL-C-OC-10 | 114 Kbytes |
|
