PHOENIX_CONTACTindustrielle RelaisEMD-FL-3V-500 2867979 PHOENIX CONTACT Überwachungsrelais

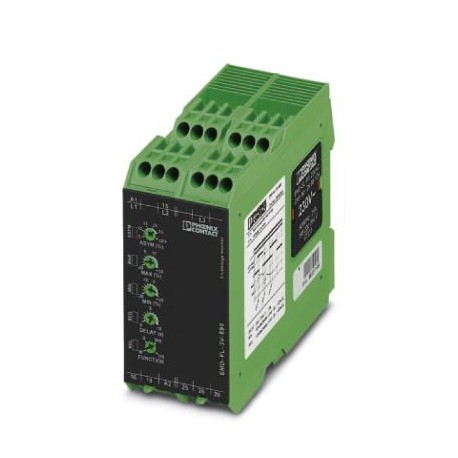

PHOENIX_CONTACT EMD-FL-3V-500 2867979 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMD-FL-3V-500 2867979 PHOENIX CONTACT Überwachungsrelais

Artikel-Nr.: EMD-FL-3V-500

Code: 2867979

Hersteller: PHOENIX_CONTACT

Beschreibung:

Überwachungsrelais
Überwachungsrelais zur 3-phasigen Spannungsüberwachung von 350...650 V AC, Unterspannung, Fenster, Phasenfolge, Phasenfehler, Asymmetrie, wählbare Versorgungsspannung über Leistungsmodul, 2 Schaltkontakte

Kategorien:

  • Relais > Spannungsüberwachungsgerät
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 365,85 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2867979
Verpackungseinheit1 STK
VerkaufsschlüsselJ1 - MSR-Technik
KatalogseiteSeite 268 (C-5-2017)
GTIN4046356046985
Gewicht pro Stück (exklusive Verpackung)242,600 g
Gewicht pro Stück (inklusive Verpackung)271,000 g
Zolltarifnummer85364900
HerkunftslandAT (Österreich)

Maße

Breite45 mm
Höhe90 mm
Tiefe113 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
-25 °C ... 40 °C (entspricht UL 508)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN3 ~ 500 V
Temperaturkoeffizient maximal< 0,1 %/K
FunktionUnterspannung, Window, Asymmetrie, Phasenfolge, Phasenausfall
Min. Einstellbereich-30 % ... 20 % (von UN)
Max. Einstellbereich-20 % ... 30 % (von UN)
Min. Einstellbereich des Schwellwertes Spannung350 V AC ... 600 V AC
Max. Einstellbereich des Schwellwertes Spannung400 V AC ... 650 V AC
Einstellbereich Auslöseverzögerung0,1 s ... 10 s
Grundgenauigkeit± 5 % (vom Skalenendwert)
Einstellgenauigkeit≤ 5 % (vom Skalenendwert)
Wiederholgenauigkeit≤ 2 %
Asymmetrie5 % ... 25 % / OFF
Wiederbereitschaftszeit500 ms

Kontaktseite

Kontaktausführung2 potenzialfreie Wechsler
Schaltspannung maximal250 V AC (nach IEC 60664-1)
Abschaltleistung (ohmsche Last) maximal750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm)
1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm)
Ausgangssicherung5 A (flink)

Versorgung

Versorgungsspannungsbereich230 V AC ... 500 V AC (siehe Power-Module)

Allgemein

Lebensdauer mechanischca. 2x 107Schaltspiele
Betriebsart100 % ED
Einbaulagebeliebig
Montagehinweisauf Normschiene NS 35 nach EN 60715
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG
ÜberspannungskategorieIII, Basisisolierung (nach EN 50178)
Isolierstofftyp GehäusePolyamid PA, selbstverlöschend
Farbegrün
Bemessungsisolationsspannung600 V (nach EN 50178)
KonformitätCE-konform
UL, USA / KanadaUL/C-UL Listed UL 508

Anschlussdaten

Leiterquerschnitt flexibel min.0,25 mm²
Leiterquerschnitt flexibel max.2,5 mm²
AnschlussartSchraubanschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,25 mm² ... 2,5 mm²
Leiterquerschnitt AWG20 ... 14
Anzugsdrehmoment1 Nm

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG
StörabstrahlungEN 61000-6-3
StörfestigkeitEN 61000-6-2
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2006/95/EG
KonformitätCE-konform
UL, USA / KanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2867979 Relais (EC001438)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameSpannungsmessbereich 1 (EF006134)
Merkmalswert350 V
MerkmalsnameSpannungsart des Messbereichs (EF003399)
MerkmalswertAC
Merkmalsname1-Phasen-Unterspannung möglich (EF003390)
MerkmalswertNein
Merkmalsname3-Phasen-Unterspannung möglich (EF003391)
MerkmalswertJa
Merkmalsname1-Phasen-Überspannung möglich (EF003392)
MerkmalswertNein
Merkmalsname3-Phasen-Überspannung möglich (EF003393)
MerkmalswertNein
Merkmalsname1-Phasen-Fenster möglich (EF003394)
MerkmalswertNein
Merkmalsname3-Phasen-Fenster möglich (EF003395)
MerkmalswertJa
MerkmalsnameEnthält Funktion Gleichspannung-Unterspannung (EF003396)
MerkmalswertNein
MerkmalsnameEnthält Funktion Gleichspannung-Überspannung (EF003397)
MerkmalswertNein
MerkmalsnameEnthält Funktion Gleichspannung-Fenster (EF003398)
MerkmalswertNein
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert2
MerkmalsnameBreite (EF000008)
Merkmalswert45 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert90 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert113 mm
