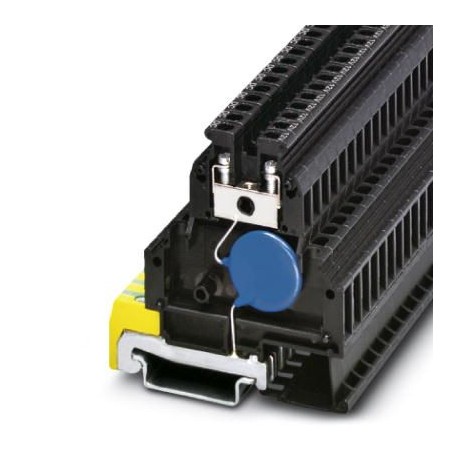

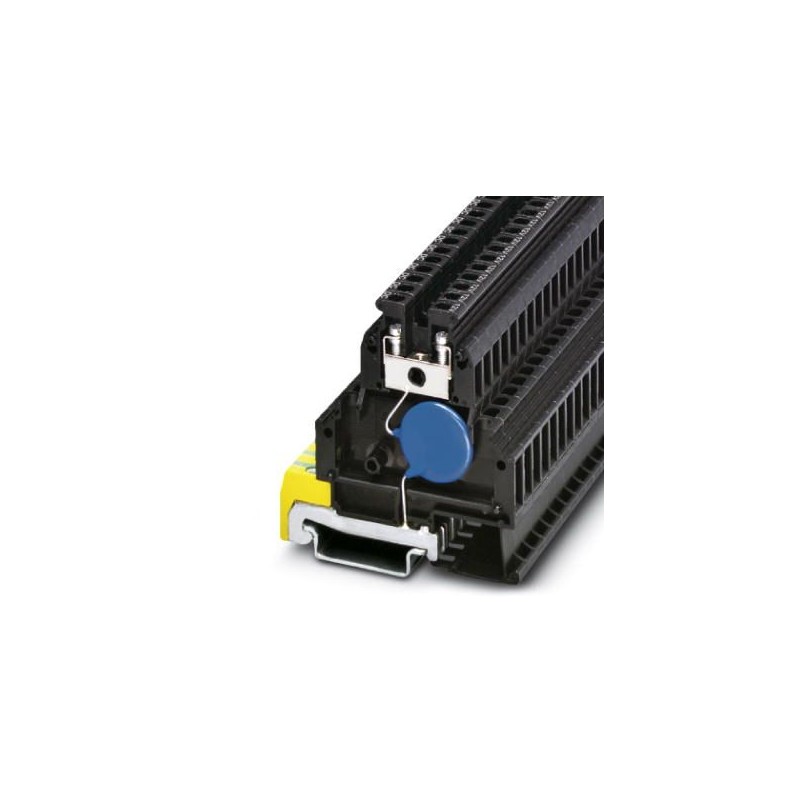

TT-SLKK5-S- 12DC 2809597 PHOENIX CONTACT Reihenklemme mit Suppressordiode als Überspannungsschutz zwischen K.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TT-SLKK5-S- 12DC 2809597 PHOENIX CONTACT Reihenklemme mit Suppressordiode als Überspannungsschutz zwischen K..

TT-SLKK5-S- 12DC

2809597

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Reihenklemme mit Suppressordiode als Überspannungsschutz zwischen Klemmkörper und Tragschiene, separater PE-Anschluss, Nennspannung: 12 V DC, Montage auf NS 35/7,5, Klemmenbreite: 6,2 mm, Klemmenhöhe: 69 mm

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for measurement and control technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+11,91 €
100+11,85 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe66,5 mm
Breite6,2 mm
Tiefe69,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
SchutzartIP20

Allgemein

Material GehäusePA
Brennbarkeitsklasse nach UL 94V2
Farbeschwarz
MontageartTragschiene: 35 mm
BauformKlemme einstöckig - separater PE-Anschluss
WirkungsrichtungLine-Earth Ground

Schutzschaltung

IEC PrüfklasseC1
C3
VDE AnforderungsklasseC3
Nennspannung UN12 V DC
Höchste Dauerspannung UC13,6 V DC
9,5 V AC
Höchste Dauerspannung UC (Ader-Erde)13,6 V DC
9,5 V AC
Nennstrom IN32 A (50 °C)
Betriebswirkstrom IC bei UC≤ 5 µA
Schutzleiterstrom IPE≤ 5 µA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)346 A
Summenstoßstrom (8/20)µs346 A
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde)346 A
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)67 A
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 24 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 19 V
Restspannung bei In (Ader-Erde)≤ 29 V
Ansprechzeit tA (Ader-Erde)≤ 1 ns
Grenzfrequenz fg (3dB), asym. (PE) im 150 Ohm-Systemtyp. 1 MHz
Kapazität (Ader-Erde)2,35 nF
Meldung Überspannungsschutz defektkeine
Stoßstromfestigkeit (Ader-Erde)C1 (500 A/250 A)
C3 (25 A)

Anschlussdaten

AnschlussartSchraubanschluss
Anschlussart INSchraubklemmen
Anschlussart OUTSchraubklemmen
SchraubengewindeM3
Anzugsdrehmoment0,5 Nm
Abisolierlänge8 mm
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2809597-TT-SLKK5-S- 12DCEnglish109 KbytesPHOENIX CONTACT-2809597-TT-SLKK5-S- 12DC
