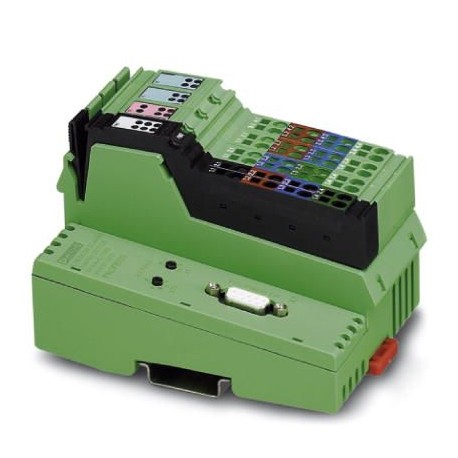

IL MOD BK DI8 DO4-PAC 2878696 PHOENIX CONTACT Buskoppler
IL MOD BK DI8 DO4-PAC
2878696
PHOENIX_CONTACT
Buskoppler
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2878696 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 132 (C-6-2017) |
| GTIN | 4046356099967 |
| Gewicht pro Stück (exklusive Verpackung) | 327,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 343,100 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 327,6 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge ja |
| Ausfall der Sensorversorgung ja | |
| Ausfall der Aktorversorgung ja |
Schnittstellen
| Benennung | Modbus/RTU |
|---|---|
| Anzahl der Kanäle | 1 |
| Anschlussart | D-SUB-9-Buchse |
| Hinweis zur Anschlussart | Versorgung potenzialgetrennt, Schirmung direkt mit der Funktionserde verbunden |
| Übertragungsgeschwindigkeit | 1,2 kBit/s ... 115,2 kBit/s (parametrierbar) |
| Polzahl | 9 |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
Systemgrenzen des Buskopplers
| Benennung | Systemgrenzen des Buskopplers |
|---|---|
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 61 (I/Os on board sind zwei Teilnehmer) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 8 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 0 |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | min. 80 mA (ohne angeschlossene I/O-Klemmen) |
| max. 0,98 A | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC |
| Stromversorgung | max. 0,8 A DC |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | max. 8 A DC |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | max. 8 A DC |
| Leistungsaufnahme | typ. 1,7 W (Gerät gesamt) |
| Stromaufnahme | min. 6 mA (ohne angeschlossene Peripherie) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | EN 61131-2 Typ 1 |
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 8 |
| Ansprechzeit typisch | ca. 500 µs |
| Schutzbenennung | Verpolschutz |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -30 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
| Typischer Eingangsstrom je Kanal | typ. 3 mA |
| Verzögerungszeit bei Signalwechsel von 0 auf 1 | 1,2 ms |
| Verzögerungszeit bei Signalwechsel von 1 auf 0 | 1,2 ms |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Ausgangsspannung | 24 V DC -1 V (bei Nennstrom) |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul / Klemme | 2 A |
| Maximaler Ausgangsstrom je Modul | 2 A |
| Nennlast induktiv | 12 VA (1,2 H, 48 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Anschluss gemäß Norm | CUL |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2878696-IL MOD BK DI8 DO4-PAC | 135 Kbytes |
|
