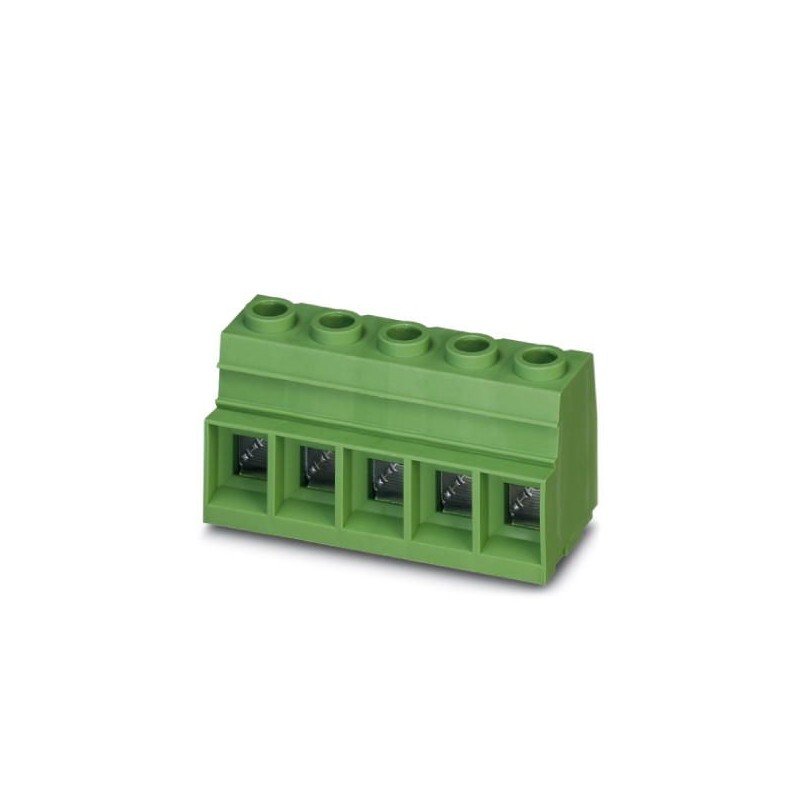

MKDSP 25/ 3-15,00 BD:NZ 1728811 PHOENIX CONTACT PCB terminal block
MKDSP 25/ 3-15,00 BD:NZ
1728811
PHOENIX_CONTACT
25
PCB terminal block
Reihenklemme für Leiterplatte, Bemessungsstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Bemessungsquerschnitt: 35 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: MKDSP 25, Rastermaß: 15 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubklemmverfahren: Z2L Pozidriv mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potential: 4, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert acht und zwanzig tausend acht hundert elf |
|---|---|
| Verpackungseinheit | 25 pc |
| Mindestbestellmenge | 25 pc |
| GTIN | 4046356145329 |
| Gewicht pro Stück (exklusive Verpackung) | 64.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | SK (Slowakei) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | PCB terminal block |
|---|---|
| Palette von Artikeln | MKDSP 25 |
| Pitch | 15 mm |
| Anzahl der Positionen | Drei |
| Verbindungs-Methode | Verschraubung mit Spannhülse |
| Fahrt Kopf der Schraube | Philipps-recess-mit Schlitz-Torx (H1L) |
| Gewinde | M5 |
| Montage-Typ | Wellenlöten |
| Pin layout | Lineare 2x2-pinning |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 125 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,5 mm2 ... 35 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG / kcmil | 20 ... 2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 1 mm2 ... 35 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 1,5 mm2 ... 35 mm2 |
| 2 Leiter mit gleichem Querschnitt, solide | 0,5 mm2 ... 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0,5 mm2 ... 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse | 0,5 mm2 ... 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze mit TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm2 bis 16 mm2 |
| Abisolierlänge | 18 mm |
| Drehmoment | 2,5 Nm ... 4,5 Nm (≤ 25 mm2 = 2,5 Nm; 35 mm2 = 4,5 Nm) |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | Tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (5 - 7 µm Sn) |
| Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (5 - 7 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 31 mm |
| Breite [ w ] | 45 mm |
| Höhe [ h ] | 43,5 mm |
| Pitch | 15 mm |
| Höhe (ohne Lötstift) | 39 mm |
| Lötstift [P] | 4,5 mm |
| Pin Abmessungen | 1,2 x 1,2 mm |
| Maß a | 30 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünf und zwanzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
| Äußere Verpackung | Karton |
| Lieferung Zustand | Öffnen Sie spannen Raum |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test
| Pull-out-test | IEC 60998-2-1:1990-04 |
|---|---|
| Test bestanden | |
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,5 mm2 / solid / > 30 N |
| 0,5 mm2 / flexibel / > 30 N | |
| 35 mm2 / solid / > 190 N | |
| 25 mm2 / flexibel / > 135 N |
Elektrische tests
| Nennstrom | 125 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft-Luft-und Kriechstrecken
| Dämmstoff-Gruppe | Ich |
|---|---|
| Spannung | 1000 V |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 8 kV |
Vibration test
| Beständigkeit gegen Alterung, Feuchtigkeit, eindringen von Fremdkörpern und eindringen von Wasser | Test bestanden IEC 60998-2-1:1990-04 168 h/100°C 48 h/30 °C/92 % |
|---|---|
| Test-Ergebnis | Test bestanden |
| Test-Spezifikation | IEC 60998-2-1:1990-04 |
| Trockene Hitze | 168 h/100°C |
| Feuchte Wärme | 48 h/30 °C/92 % |
Beständigkeit gegen Alterung, Feuchtigkeit und das eindringen von Feststoffen
| Test-Ergebnis | Test bestanden |
|---|---|
| Test-Spezifikation | IEC 60998-2-1:1990-04 |
| Trockene Hitze | 168 h/100°C |
| Feuchte Wärme | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert einsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 43.5 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 15 mm |
| Bemessungsstrom In (EF008250) | 125 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.6 mm |
| Länge des Pins (EF006825) | 4.5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
