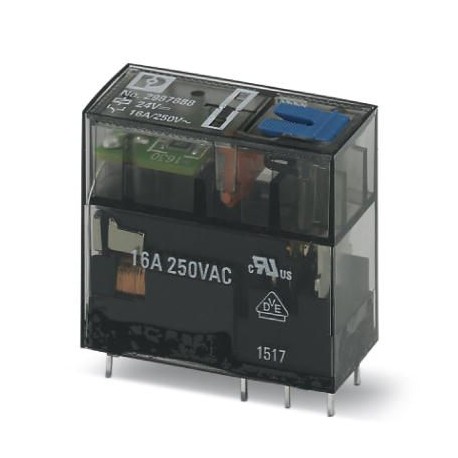

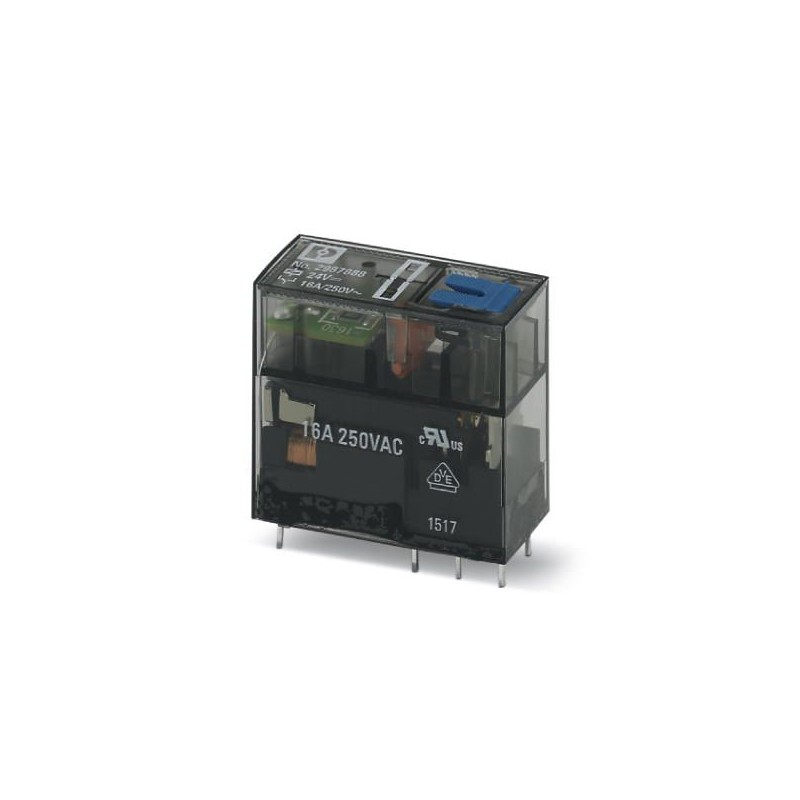

PHOENIX_CONTACT REL-MR-24DC/21HC/MS 2987888 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

REL-MR- 24DC/21HC/MS 2987888 PHOENIX CONTACT Einzelrelais

Artikel-Nr.: REL-MR-24DC/21HC/MS

Code: 2987888

Hersteller: PHOENIX_CONTACT

Beschreibung:

Einzelrelais
Steckbares Miniaturrelais, mit Leistungskontakt, 1 Schaltkontakt, Prüftaster, mechanische Schaltstellungsanzeige, Status-LED, frei fließende Diode, A1+, A2-Polarität, Eingangsspannung 24 V DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 5,12 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis
Der Lagerbestand beträgt heute. 66 Einheiten.

Mehr einheiten, standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2987888
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
Mindestbestellmenge10 STK
KatalogseiteSeite 306 (C-5-2017)
GTIN4046356481014
Gewicht pro Stück (exklusive Verpackung)17,640 g
Gewicht pro Stück (inklusive Verpackung)18,860 g
Zolltarifnummer85364190
HerkunftslandCN (China)

Maße

Breite12,7 mm
Höhe29 mm
Tiefe25 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UNsiehe Diagramm
Typischer Eingangsstrom bei UN18 mA
Ansprechzeit typisch9 ms
Rückfallzeit typisch6 ms
Verlustleistung bei Nennbedingung0,43 W

Kontaktseite

Kontaktausführung1 Wechsler
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal12 V (bei 10 mA)
Schaltstrom minimal10 mA (bei 12 V)
Einschaltstrom maximal32 A (20 ms)
Grenzdauerstrom16 A
Abschaltleistung (ohmsche Last) maximal4000 VA (bei 250 V AC)
Schaltvermögen2 A (bei 24 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 240 V, AC15)
Motorlast nach UL 5081/2 HP, 120 V AC (Schließer)
1 HP, 240 V AC (Schließer)
1/3 HP, 120 V AC (Öffner)
1/2 HP, 240 V AC (Öffner)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt5 kV AC (50 Hz, 1 min.)
Lebensdauer mechanisch5x 106Schaltspiele
Lebensdauer elektrischsiehe Diagramm
Nettogewicht (SAP)17,64 g

Normen und Bestimmungen

Anschluss gemäß NormCUL
Normen/BestimmungenEN 61810-1
VDE 0435-201
EN 50178

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2987888 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert19.2 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertungepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.018 A
MerkmalsnameBreite (EF000008)
Merkmalswert12.7 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert29 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert25 mm
