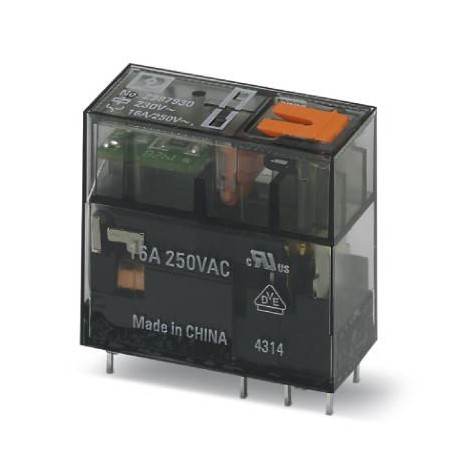

REL-MR-230AC/21HC AU/MS 2987930 PHOENIX CONTACT Einzelrelais
REL-MR-230AC/21HC AU/MS
2987930
PHOENIX_CONTACT
10
Einzelrelais
Steckbare Miniaturrelais, mit Mehrschichtkontakt mit Hartgoldbeschichtung, 1 Schaltkontakt, Prüftaster, mechanische Anzeige der Schaltstellung, Status-LED, Eingangsspannung 230 V AC
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2987930 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 306 (C-5-2017) |
| GTIN | 4046356481069 |
| Gewicht pro Stück (exklusive Verpackung) | 18,290 g |
| Gewicht pro Stück (inklusive Verpackung) | 18,290 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Netzfrequenz | 50/60 Hz |
| Typischer Eingangsstrom bei UN | 3,5 mA |
| Ansprechzeit typisch | 3 ms ... 12 ms (phasenlagenabhängig) |
| Rückfallzeitbereich typisch | 2 ms ... 8 ms (phasenlagenabhängig) |
| Verlustleistung bei Nennbedingung | 0,81 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 12 V (bei 1 mA) |
| Schaltstrom minimal | 1 mA (bei 12 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Schaltvermögen | 3 A (bei 240 V, AC15) |
Kontaktseite (bei zerstörter Goldschicht)
| Kontaktmaterial | AgNi |
|---|---|
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 6 V AC/DC |
| Grenzdauerstrom | 16 A |
| Einschaltstrom maximal | 30 A (300 ms) |
| Schaltstrom minimal | 100 mA |
| Abschaltleistung (ohmsche Last) maximal | 4000 VA (bei 250 V AC) |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 240 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Lebensdauer mechanisch | 5x 106Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Nettogewicht (SAP) | 18,29 g |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 179.4 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 179.4 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Nennstrom (EF000001) | 0.0035 A |
| Breite (EF000008) | 12.7 mm |
| Höhe (EF000040) | 29 mm |
| Tiefe (EF000049) | 25 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2987930-REL-MR-230AC/21HC AU/MS | 147 Kbytes |
|
