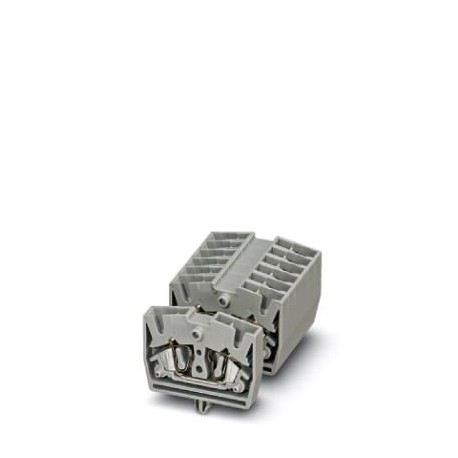

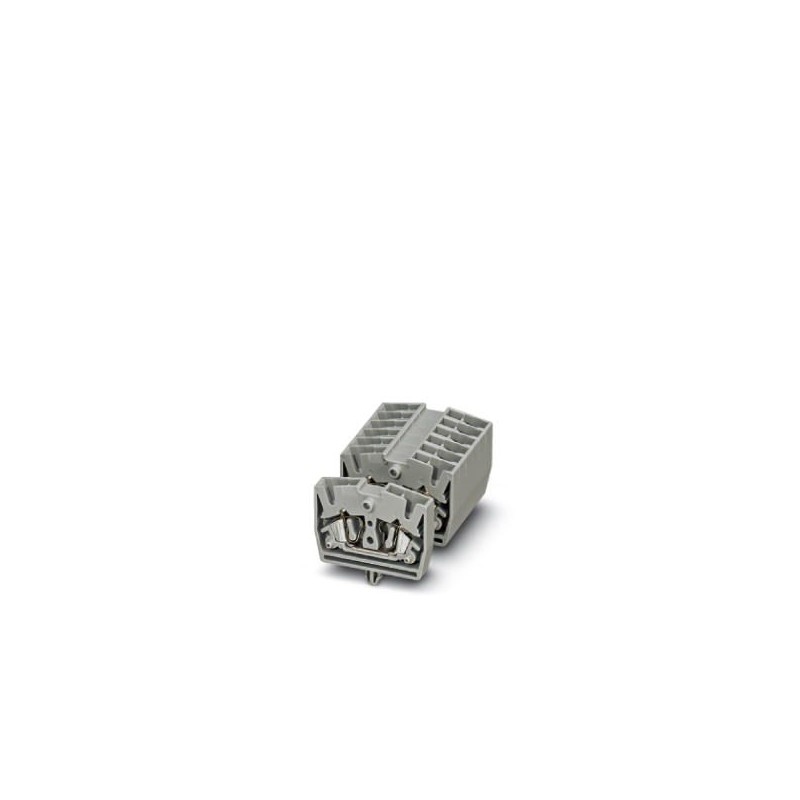

MSB 2,5-RZ 3244164 PHOENIX CONTACT Mini-Durchgangsklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSB 2,5-RZ 3244164 PHOENIX CONTACT Mini-Durchgangsklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08..

MSB 2,5-RZ

3244164

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Mini-Durchgangsklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 4 mm², AWG: 28 - 12, Breite: 5,2 mm, Höhe: 22 mm, Farbe: grau, Montageart: auf Montageplatte

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$0.66
200+$0.59
400+$0.57
600+$0.56
800+$0.55
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal30 A (bei 4 mm² Leiterquerschnitt)
Nennstrom IN24 A
Nennspannung UN800 V
Offene SeitenwandJA
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert9,8 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert2 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,08 mm² / 0,1 kg
2,5 mm² / 0,7 kg
4 mm² / 0,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,08 mm²
Zugkraft Sollwert5 N
Zugprüfung Leiterquerschnitt2,5 mm²
Zugkraft Sollwert50 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf Befestigungsauflageleitfähige Montageplatte
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt2,5 mm²
Kurzzeitstrom0,3 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt4 mm²
Kurzzeitstrom0,48 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel1,857 (m/s2)2/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite5,2 mm
Deckelbreite4 mm
Länge32 mm
Höhe22 mm
Bohrlochdurchmesser3,5 mm
Bohrlochabstand5,20 mm
Blechstärke0,6 mm ... 1,5 mm

Anschlussdaten

AnschlussartZugfederanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
Anschluss gemäß NormIEC/EN 60079-7
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max14
Abisolierlänge8 mm
LehrdornA3
