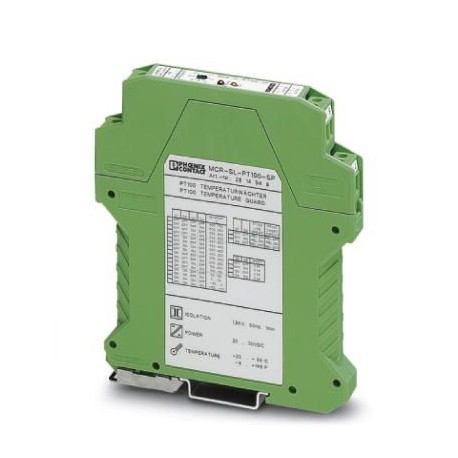

MCR-SL-PT100-SP 2814948 PHOENIX CONTACT MCR-Temperaturwächter, für Pt 100 in 2-Leitertechnik, Eingang: -100 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCR-SL-PT100-SP 2814948 PHOENIX CONTACT MCR-Temperaturwächter, für Pt 100 in 2-Leitertechnik, Eingang: -100 ..

MCR-SL-PT100-SP

2814948

PHOENIX_CONTACT

MCR-Temperaturwächter, für Pt 100 in 2-Leitertechnik, Eingang: -100 °C ... +700 °C

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Verwandte Produkte

Mehr Infos



Maße

Breite12,5 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 65 °C
SchutzartIP20

Eingangsdaten

Verwendbare Sensortypen (RTD)Pt 100 (IEC 60751/EN 60751)
Sensorspeisestromca. 1 mA
Temperaturmessbereich-100 °C ... 700 °C
Anschlusstechnik2-Leiter

Schaltausgang

Benennung AusgangRelaisausgang
Kontaktausführung1 Wechsler
KontaktmaterialAgSnO, hartvergoldet
Anzugsverzögerungszeitca. 6 ms
Abfallverzögerungszeitca. 200 ms
StatusanzeigeLED rot (Kurzschluss/Drahtbruch)
LED gelb (Relais aktiv)
Schaltstrom maximal50 mA (bei Goldschicht, 30 V AC/ 36 V DC)
2 A (bei zerstörter Goldschicht, 250 V AC)

Versorgung

Versorgungsspannungsbereich20 V DC ... 30 V DC
Stromaufnahme maximal< 30 mA

Anschlussdaten

AnschlussartSteckbarer Schraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge8 mm
SchraubengewindeM3

Allgemein

Temperaturkoeffizient maximal< 0,01 %/K
Temperaturkoeffizient typisch0,005 %/K
Linearitätsfehler< 0,1 %
Prüfspannung Eingang/Ausgang/Versorgung1,5 kV (50 Hz, 1 min.)
Farbegrün
Material GehäusePolyamid PA unverstärkt
Einbaulagebeliebig
KonformitätCE-konform
UL, USA / KanadaUL 508 Recognized

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2814948-MCR-SL-PT100-SP English 142 Kbytes PHOENIX CONTACT-2814948-MCR-SL-PT100-SP
