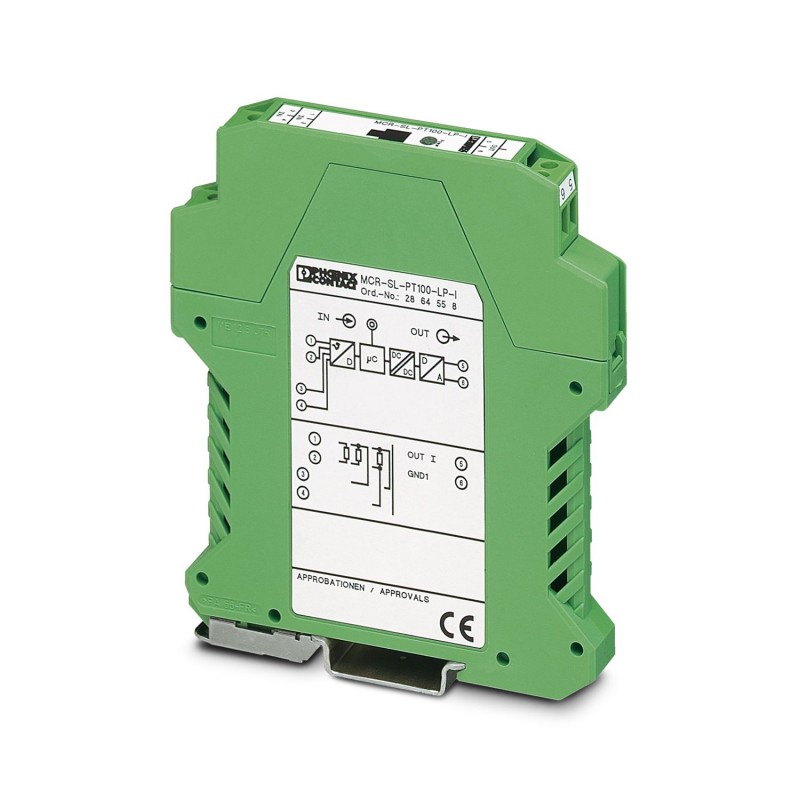

PHOENIX_CONTACT MCR-SL-PT100-LP-I 2864558 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCR-SL-PT100-LP-I 2864558 PHOENIX CONTACT Temperaturmessumformer

Artikel-Nr.: MCR-SL-PT100-LP-I

Code: 2864558

Hersteller: PHOENIX_CONTACT

Beschreibung:

Temperaturmessumformer
MCR-Temperaturwandler: Programmierbarer Temperaturwandler mit Schleifenbetrieb für Pt100-Hitzebeständigkeiten
MCR-Temperaturmessumformer: programmierbarer loop-powered Temperaturumformer für Pt 100-Widerstandsthermometer

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypTemperaturmessumformer
Konfigurationüber Konfigurations-Softwarepaket MCR-PI-CONF-WIN
Datenpflegestand
Artikelrevision02

Elektrische Eigenschaften
Einschaltverzögerung4 s
Maximale Verlustleistung bei Nennbedingung122,5 mW
Prüfspannung Eingang/Ausgang2 kV AC (50 Hz, 60 s)
Sprungantwort (10-90%)< 2 s
Übertragungsfehler Widerstandsthermometer0,2 K
Versorgung
BenennungLoop-powered
Versorgungsspannungsbereich12 V DC ... 35 V DC
Stromaufnahme maximal< 3,5 mA

Eingangsdaten
Signal
EingangssignalTemperatur
Messen
Konfigurierbar/Programmierbarja, programmierbar
Verwendbare Sensortypen (RTD)Pt 100 ; minimale Messspanne 10 K
Sensortyp:-200 °C ... 850 °C (frei einstellbar)
Anschlusstechnik2-, 3-, 4-Leiter

Ausgangsdaten
Frequenz:
Konfigurierbar/Programmierbarnein
Signal: Stromausgang
Konfigurierbar/Programmierbarja
Ausgangssignal Strom4 mA ... 20 mA
20 mA ... 4 mA
Ausgangsstrom bei Drahtbruch≤ 3,6 mA bzw. ≥ 21 mA (einstellbar)
Ausgangsstrom bei Kurzschluss≤ 3,6 mA bzw. ≥ 21 mA (einstellbar)
Ausgangsstrombereich bei Messbereichsüber-/unterschreitung≤ 20,5 mA / ≥ 3,8 mA (linearer Anstieg/Abfall)
Ausgangsstrombegrenzung≤ 23 mA
Bürde/Ausgangslast Stromausgangmax.(VVersorgung- 12 V) / 0,023 A (Stromausgang)

Anschlussdaten
AnschlussartSteckbarer Schraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 24

Maße
Breite12,5 mm
Höhe99 mm
Tiefe114,5 mm

Materialangaben
Farbegrün (RAL 6021)
Material GehäusePolyamid PA unverstärkt

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C

Zulassungen
CE
ZertifikatCE-konform
UL, USA / Kanada
KennzeichnungClass I, Div. 2, Groups A, B, C, D

EMV-Daten
StörfestigkeitEN 61326-1 (IEC 61326) und NAMUR NE 21
StörabstrahlungEN 61326-1 (IEC 61326) und NAMUR NE 21

Montage
MontageartTragschienenmontage
Einbaulagebeliebig
