RCK-TGUM/BL12/ 5,0PUR-U 1684014 PHOENIX CONTACT Anschlussbuchse M23, gerade, 12-polig, mit Stammleitung 5 m,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RCK-TGUM/BL12/ 5,0PUR-U 1684014 PHOENIX CONTACT Anschlussbuchse M23, gerade, 12-polig, mit Stammleitung 5 m,..

RCK-TGUM/BL12/ 5,0PUR-U

1684014

PHOENIX_CONTACT

Verfügbar

Schiff am heute

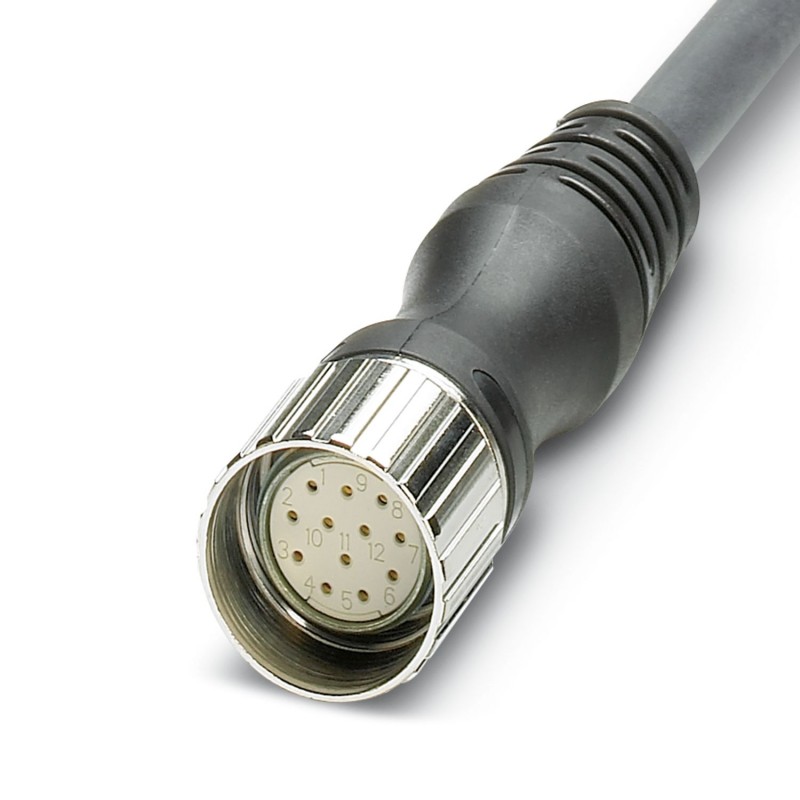

Anschlussbuchse M23, gerade, 12-polig, mit Stammleitung 5 m, Pin 9 und 10 gebrückt

Mehr Infos


Steuerungen SPS

PLUSCON Circular - PHOENIX CONTACT

Andere

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$64.52
4+$59.20
8+$57.39
11+$56.70
15+$56.09
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung48 V AC
60 V DC
Polzahl12
Anschlussart Sensor/AktorM12-Buchse

Umgebungsbedingungen

SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-40 °C ... 125 °C (Stecker/Buchse)

Stammleitungsdaten/-anschlussdaten

AnschlussartM23-Steckanschluss
Kabellänge5 m

Materialangaben

Material GehäusePUR
Material Kontakt StammkabelseiteCu-Legierung
Material Kontaktoberfläche Stammkabelseitevergoldet
Material Kontaktträger StammkabelseitePA

Anschlussbelegung

Steckplatz/Pol = Pin = Aderfarbe1 / 4 (A) = 1 = WH
2 / 4 (A) = 2 = GN
3 / 4 (A) = 3 = YE
4 / 4 (A) = 4 = GY
5 / 4 (A) = 5 = PK
6 / 4 (A) = 6 = RD
7 / 4 (A) = 7 = BK
8 / 4 (A) = 8 = VT
1-8 / 1 (+ 48 V) = 11 = BN
1-8 / 3 (0 V) = 9+10 = BU
1-8 / 5 (PE) = 12 = GN/YE

Leitung

KabeltypPUR/PVC schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLiYY11Y-HF
UL AWM Style20549 (80 °C / 300 V)
Leiterquerschnitt8x 0,34 mm² (Signalleitung)
3x 0,75 mm² (Energieleitung)
AWG Signalleitung22
AWG Spannungsversorgung18
Leiteraufbau Signalleitung19x 0,15 mm
Leiteraufbau Spannungsversorgung42x 0,15 mm
Aderdurchmesser inkl. Isolierung1,3 mm ±0,1 mm (Signalleitung)
1,8 mm ±0,1 mm (Energieleitung)
GesamtverseilungAdern in Lagen verseilt
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Innenmantel≥ 0,15 mm
Wandstärke Außenmantel≥ 0,38 mm
Kabelaußendurchmesser D8,5 mm ±0,2 mm
Mindestbiegeradius, fest verlegt7,5 x D
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen1500000
Mindestbiegeradius, Schleppketteneinsatz10 x D
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Kabelgewicht107,4 kg/km
Außenmantel, MaterialPUR
Material InnenmantelPVC
Material AderisolationPVC
Material Leiterblanke Cu-Litze
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V
Besondere Eigenschaftensilikonfrei
FlammwidrigkeitDIN EN 50265
Ölbeständigkeitnach VDE 0472 Teil 803
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1684014-RCK-TGUM/BL12/ 5,0PUR-U English 133 Kbytes PHOENIX CONTACT-1684014-RCK-TGUM/BL12/ 5,0PUR-U
