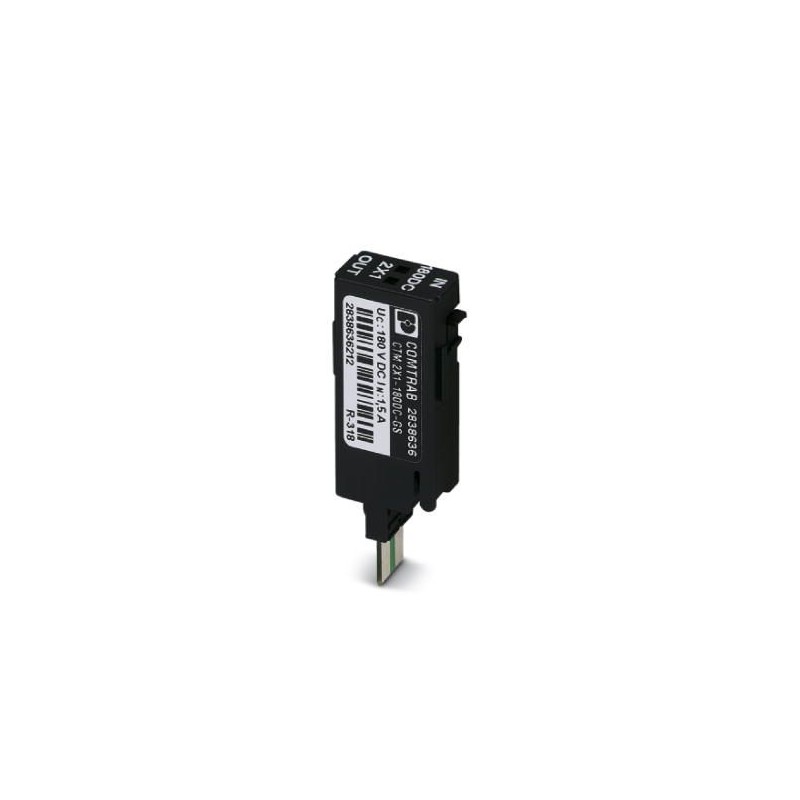

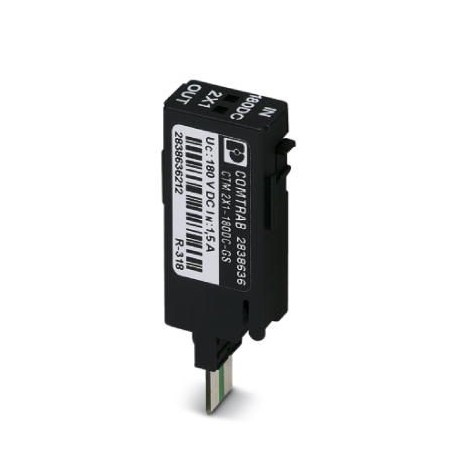

CTM 2X1-180DC-GS 2838636 PHOENIX CONTACT Überspannungsschutzstecker
CTM 2X1-180DC-GS
2838636
PHOENIX_CONTACT
Überspannungsschutzstecker
LSA-PLUS (COMTRAB CTM) Steckschutz mit dickem Überspannungsschutz für 2 Signalleiter von analogen und digitalen Telekommunikationsschnittstellen (VDSL2). Nennspannung: 180 V DC
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2838636 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 167 (C-4-2017) |
| GTIN | 4017918948382 |
| Gewicht pro Stück (exklusive Verpackung) | 7,760 g |
| Gewicht pro Stück (inklusive Verpackung) | 7,760 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Material Gehäuse | PA |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Montageart | auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste |
| Bauform | LSA-PLUS-Modul |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 2.12 |
| Nebensprechdämpfung aN zwischen benachbarten Artikeln | 70 dB (bis 1 MHz 100-Ω-System) |
| 50 dB (bis 10 MHz 100-Ω-System) | |
| 30 dB (bis 100 MHz, 100-Ω-System) | |
| Übertragungsgeschwindigkeit | 44 MBit/s |
Schutzschaltung
| IEC-Prüfklasse | A2 |
|---|---|
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| VDE Anforderungsklasse | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Nennspannung UN | 180 V DC |
| Höchste Dauerspannung UC | ± 180 V DC |
| Bemessungsstrom | 1,5 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 2 µA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 1 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Gesamtableitstoßstrom Itotal(10/350) µs | 2,5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA (in Summe) |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 200 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 800 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 800 V |
| Restspannung bei In(Ader-Erde) | ≤ 70 V |
| Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 28 V |
| Schutzpegel Up(Ader-Erde) | ≤ 900 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 70 V (C2 - 10 kV / 5 kA, static) | |
| ≤ 1 kV (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 30 V (C3 - 7,5 kV / 100 A, static) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, asym. | 0,1 dB (≤ 10 MHz) |
| 0,2 dB (≤ 60 MHz) | |
| 0,5 dB (≤ 100 MHz) | |
| Grenzfrequenz fg (3dB), asym. (PE) im 100 Ohm-System | > 100 MHz |
| Kapazität (Ader-Erde) | 5 pF (f=1 MHz / VR= 0V) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA | |
| Wechselstromfestigkeit (Ader-Erde) | 5 A - 1 s |
Anschlussdaten
| Anschlussart | Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten |
|---|---|
| Anschlussart IN | COMTRAB-Stecksystem |
| Anschlussart OUT | COMTRAB-Stecksystem |
| Anschlusstechnik | LSA-PLUS |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Merkmal | Wert |
|---|---|
| Nennspannung AC (EF008798) | 180 V |
