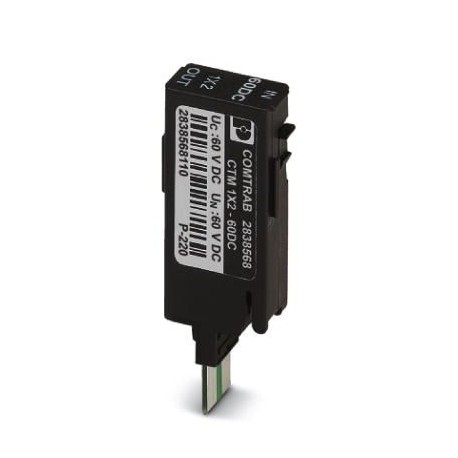

CTM 1X2- 60DC 2838568 PHOENIX CONTACT LSA-PLUS-Stecker (COMTRAB CTM) mit Doppelleiterschutz für erdpotenzial.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CTM 1X2- 60DC 2838568 PHOENIX CONTACT LSA-PLUS-Stecker (COMTRAB CTM) mit Doppelleiterschutz für erdpotenzial..

CTM 1X2- 60DC

2838568

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

LSA-PLUS-Stecker (COMTRAB CTM) mit Doppelleiterschutz für erdpotenzialfrei betriebene Signalkreise. Nennspannung: 60 V DC

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for information technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$45.37
20+$43.83
30+$43.11
40+$42.92
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe21 mm
Breite9,5 mm
Tiefe53,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 75 °C
SchutzartIP20

Allgemein

Material GehäusePA
Brennbarkeitsklasse nach UL 94V0
Farbeschwarz
Normen für Luft- und KriechstreckenDIN VDE 0110-1
IEC 60664-1
ÜberspannungskategorieII
Verschmutzungsgrad2
Montageartauf CT-TERMIBLOCK und LSA-PLUS-Trennleiste
BauformLSA-PLUS-Modul
Polzahl2
WirkungsrichtungLine-Line & Line-Earth Ground
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:ab SW-Rev. 1.10

Schutzschaltung

IEC PrüfklasseB2
C1
C2
C3
D1
VDE AnforderungsklasseB2
C1
C2
C3
D1
Nennspannung UN60 V DC
Höchste Dauerspannung UC± 65 V DC
50 V AC
Höchste Dauerspannung UC (Ader-Ader)± 65 V DC
50 V AC
Höchste Dauerspannung UC (Ader-Erde)72 V DC
Nennstrom IN380 mA (25 °C)
Betriebswirkstrom IC bei UC≤ 70 µA
Schutzleiterstrom IPE≤ 2 µA
Nennableitstoßstrom In (8/20)µs (Ader-Ader)5 kA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)5 kA
Summenstoßstrom (8/20)µs10 kA
Summenstoßstrom (10/350)µs2,5 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde)10 kA (in Summe)
Nennimpulsstrom Ian (10/1000)µs (Ader-Ader)100 A
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)100 A
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp1 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike≤ 160 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 700 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch≤ 160 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 700 V
Restspannung bei In (Ader-Ader)≤ 95 V
Restspannung bei In (Ader-Erde)≤ 60 V
Restspannung bei Ian (10/1000)µs (Ader-Ader)≤ 35 V
Restspannung bei Ian (10/1000)µs (Ader-Erde)≤ 12 V
Schutzpegel Up (Ader-Ader)≤ 200 V (C2 - 10 kV / 5 kA, spike)
≤ 95 V (C2 - 10 kV / 5 kA, static)
≤ 160 V (C3, 7,5 kV/100 A, spike)
≤ 35 V (C3, 7,5 kV/100 A, static)
Schutzpegel Up (Ader-Erde)≤ 700 V (C2 - 10 kV / 5 kA, spike)
≤ 90 V (C2 - 10 kV / 5 kA, static)
≤ 700 V (C3, 7,5 kV/100 A, spike)
≤ 12 V (C3, 7,5 kV/100 A, static)
Ansprechzeit tA (Ader-Ader)≤ 1 ns
Ansprechzeit tA (Ader-Erde)≤ 100 ns
Einfügungsdämpfung aE, sym.0,3 dB (≤ 500 kHz)
Grenzfrequenz fg (3dB), sym. im 100 Ohm-System2 MHz
Kapazität (Ader-Ader)1,2 nF (f=1 MHz / VR= 0V)
Widerstand pro Pfad3,3 Ω 10 %
3,3 Ω
Meldung Überspannungsschutz defektkeine
Stoßstromfestigkeit (Ader-Ader)C2 (4 kV/2 kA)
C3 - 100 A
B2 - 4 kV/100 A
Stoßstromfestigkeit (Ader-Erde)C2 - 4 kV / 2 kA
C3 - 100 A
B2 - 4 kV/100 A
D1 - 1 kA
Wechselstromfestigkeit (Ader-Erde)5 A - 1 s

Anschlussdaten

AnschlussartSteckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten
Anschlussart INCOMTRAB-Stecksystem
Anschlussart OUTCOMTRAB-Stecksystem
AnschlusstechnikLSA-PLUS

Anschluss Potenzialausgleich

AnschlussartFederkontakt

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2838568-CTM 1X2- 60DC English 115 Kbytes PHOENIX CONTACT-2838568-CTM 1X2- 60DC
