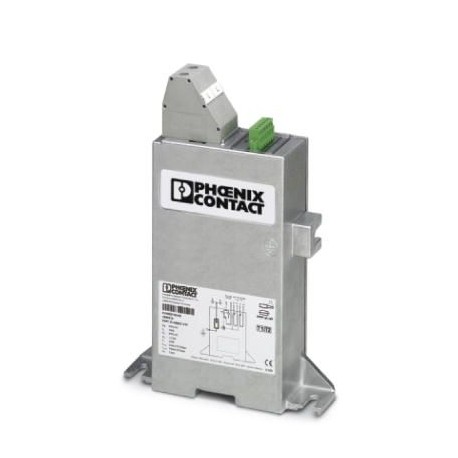

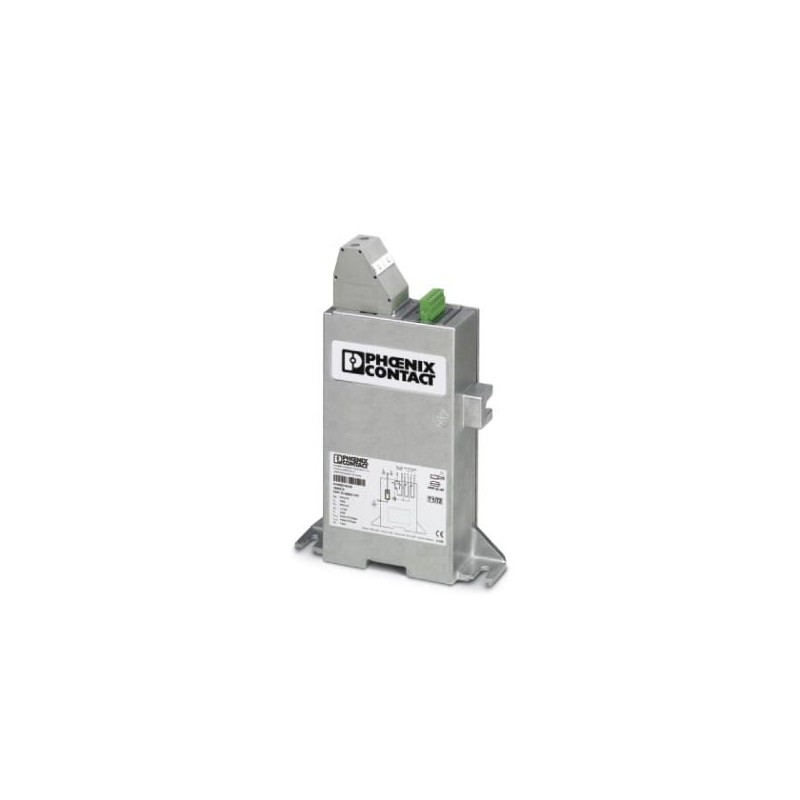

PWT 35-800AC-FM 2800419 PHOENIX CONTACT Blitzstrom- / Überspannungsableiter, gem. Typ 1/2 / Class I/II, für .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PWT 35-800AC-FM 2800419 PHOENIX CONTACT Blitzstrom- / Überspannungsableiter, gem. Typ 1/2 / Class I/II, für ..

PWT 35-800AC-FM

2800419

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Blitzstrom- / Überspannungsableiter, gem. Typ 1/2 / Class I/II, für 1-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (L1, PEN).

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$363.43
2+$353.73
3+$351.43
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe191 mm
Breite56 mm
Tiefe280 mm
Teilungseinheit3 TE

Umgebungsbedingungen

SchutzartIP20
IP20 (nur bei Benutzung aller Klemmstellen)
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
-40 °C ... 55 °C (serielle Durchgangsverdrahtung ≥ 35 mm²)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 4000 m (amsl (über normal Null))
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)25g (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb)5g (10 ... 150 Hz / 2,5 h / X, Y, Z)
4g (5 ... 100 Hz / X, Y, Z - nach GL)

Allgemein

Stromversorgungssystem IECTN-C
IT
Material GehäuseAluminium-Druckguss, seewasserbeständig
Brennbarkeitsklasse nach UL 94V-2
Farbesilbergrau
Normen für Luft- und KriechstreckenDIN EN 60664-1
EN 61643-11
MontageartSchraubmontage
BauformEinbaumodul
Polzahl1
Meldung Überspannungsschutz defektoptisch, Fernmeldekontakt
Wirkungsrichtung1L-PEN

Schutzschaltung

IEC PrüfklasseI / II
T1 / T2
T1
I
EN TypeT1 / T2
T1
BlitzschutzklasseI
Nennspannung UN690 V AC
Höchste Dauerspannung UC (L-PE)800 V AC
UT (TOV-fest)1500 V AC (5sec.)
1960 V AC (200 ms)
Nennfrequenz fN50 Hz (60 Hz)
Nennlaststrom IL150 A (serielle Durchgangsverdrahtung mit 50 mm²)
Schutzleiterstrom IPE≤ 20 µA
Standby-Leistungsaufnahme PC≤ 16 mVA
Ableitstoßstrom Imax (8/20)µs maximal (L-PE)100 kA
Nennableitstoßstrom In (8/20) µs (L-PE)35 kA
Blitzprüfstrom (10/350)˽µs (L-PE), Ladung17,5 As
Blitzprüfstrom (10/350)˽µs (L-PE), spezifische Energie305 kJ/Ω
Blitzprüfstrom (10/350)˽µs (L-PE), Stromscheitelwert Iimp35 kA
Ansprechstoßspannung bei 6 kV (1,2/50) µs (L-PE)≤ 4,5 kV
Schutzpegel Up (L-PE)≤ 4,5 kV
Restspannung (L-PE)≤ 2,7 kV
≤ 2,5 kV (bei 20 kA)
≤ 2,3 kV (bei 10 kA)
≤ 2,2 kV (bei 5 kA)
≤ 2,1 kV (bei 3 kA)
Ansprechzeit (L-PE)≤ 100 ns
Maximale Vorsicherung bei Stichleitungsverdrahtung400 A (gG ; 2x 50mm²)
800 A (aR (only up to Iimp = 25 kA))
Maximale Vorsicherung bei V‑Durchgangsverdrahtung125 A (gG ; ≥35 mm²)
Kurzschlussfestigkeit IP bei maximaler Vorsicherung (effektiv)50 kA
Kurzschlussfestigkeit ISCCR50 kA
Folgestromlöschfähigkeit Ifi (L-PE)50 kA

Anschluss Schutzschaltung

Benennung AnschlussDoppelklemmstelle
AnschlussartSchraubanschluss
SchraubengewindeM6
Anzugsdrehmoment8,5 Nm
75 lbf-in. (UL)
Abisolierlänge24 mm
Leiterquerschnitt flexibel min.16 mm²
Leiterquerschnitt flexibel max.50 mm²
Leiterquerschnitt starr min16 mm²
Leiterquerschnitt starr max50 mm²
Leiterquerschnitt AWG6 ... 1/0
6 ... 1/0 (UL)
Benennung AnschlussAnschluss PE-Leiter
AnschlussartRingkabelschuh
AnschlusstechnikSechskantschraube M10 (ISO 4017 / DIN 933)
SchraubengewindeM10
Anzugsdrehmoment20 Nm
175 lbf-in. (UL)
Leiterquerschnitt flexibel min.16 mm²
Leiterquerschnitt flexibel max.95 mm²
Leiterquerschnitt starr min16 mm²
Leiterquerschnitt starr max95 mm²
Leiterquerschnitt AWG6 ... 3/0
3/0 (UL)

Fernmeldekontakt

Benennung AnschlussFM-Kontakt
Schaltfunktion2x Öffner, 1-polig
SchraubengewindeM3
Anzugsdrehmoment0,55 Nm
5 lbf-in. ... 7 lbf-in. (UL)
Abisolierlänge7 mm
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG24 ... 12
24 ... 12 (UL)

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-11 2011
EN 61643-11 2012

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2800419-PWT 35-800AC-FM English 130 Kbytes PHOENIX CONTACT-2800419-PWT 35-800AC-FM
