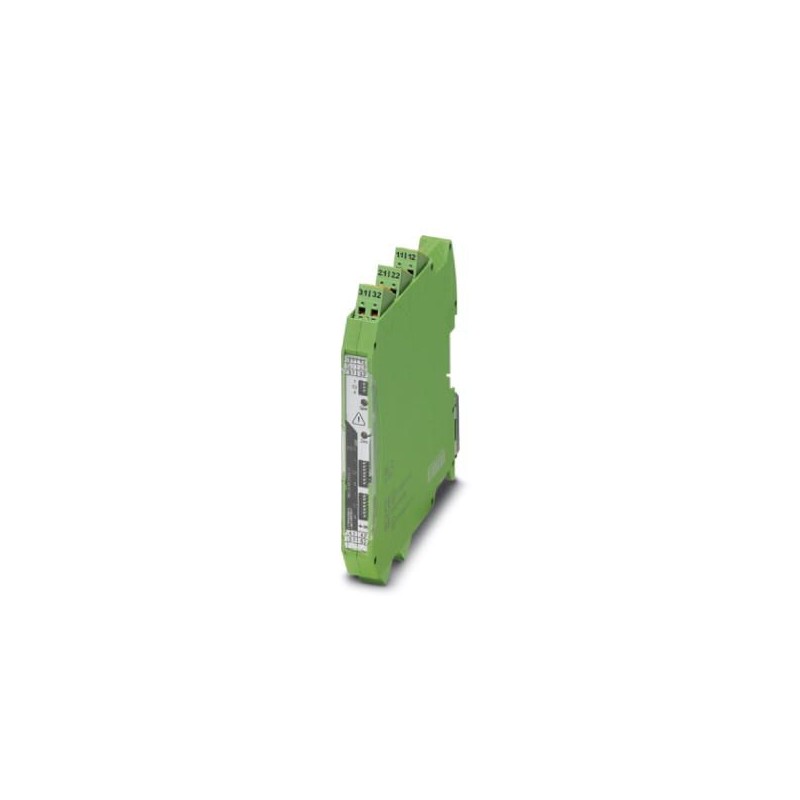

PHOENIX_CONTACT MACX MCR-UI-UI-SP-NC 2811556 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

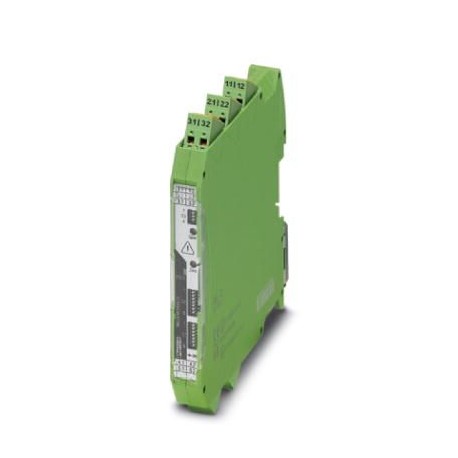

MACX MCR-UI-UI-SP-NC 2811556 PHOENIX CONTACT Trennverstärker

Artikel-Nr.: MACX MCR-UI-UI-SP-NC

Code: 2811556

Hersteller: PHOENIX_CONTACT

Beschreibung:

Trennverstärker
Konfigurierbarer 3-Wege-Trennverstärker mit sicherer galvanischer Trennung, 24 V, Brücke für Rohre und Kabel. Frontseitiger DIP-Schalter, über 1600 einstellbare Signalumwandlungen. Standardkonfiguration ( IN 0 ... 10 V / AUSGANG 0 ... 20 mA), Federanschluss, SIL

Kategorien:

  • Sensoren > Trennverstärker
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 409,96 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2811556
Verpackungseinheit1 STK
VerkaufsschlüsselJ1 - MSR-Technik
KatalogseiteSeite 116 (C-5-2017)
GTIN4046356467001
Gewicht pro Stück (exklusive Verpackung)140,000 g
Gewicht pro Stück (inklusive Verpackung)160,700 g
Zolltarifnummer85437090
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite12,5 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. Einsatzhöhe≤ 2000 m

Eingangsdaten

Anzahl der Eingänge1
Eingangssignal Spannung0 mV ... 50 mV
0 mV ... 60 mV
0 mV ... 75 mV
0 mV ... 100 mV
0 mV ... 120 mV
0 mV ... 150 mV
0 mV ... 200 mV
0 mV ... 300 mV
0 mV ... 500 mV
0 V ... 1 V
0 V ... 1,5 V
0 V ... 2 V
0 V ... 3 V
0 V ... 5 V
0 V ... 10 V (andere Einstellung bei Bestellung angeben)
0 V ... 15 V
0 V ... 20 V
0 V ... 30 V
0 V ... 50 V
0 V ... 100 V
-50 mV ... 50 mV
-60 mV ... 60 mV
-75 mV ... 75 mV
-100 mV ... 100 mV
-120 mV ... 120 mV
-150 mV ... 150 mV
-200 mV ... 200 mV
-300 mV ... 300 mV
-500 mV ... 500 mV
-1 V ... 1 V
-1,5 V ... 1,5 V
-2 V ... 2 V
-3 V ... 3 V
-5 V ... 5 V
-10 V ... 10 V
-15 V ... 15 V
-20 V ... 20 V
-30 V ... 30 V
-50 V ... 50 V
-100 V ... 100 V
1 V ... 5 V
2 V ... 10 V
Eingangssignal Strom0 mA ... 1 mA (konfigurierbar über DIP-Schalter)
0 mA
0 mA ... 2 mA
0 mA ... 3 mA
0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 15 mA
0 mA ... 20 mA
0 mA ... 30 mA
0 mA ... 50 mA
0 mA ... 100 mA
-1 mA ... 1 mA
-1,5 mA ... 1,5 mA
-2 mA ... 2 mA
-3 mA ... 3 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-15 mA ... 15 mA
-20 mA ... 20 mA
-30 mA ... 30 mA
-50 mA ... 50 mA
-100 mA ... 100 mA
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
min. Eingangsspannung± 50 mV
max. Eingangsspannung± 100 V
max. Eingangsstrom± 100 mA
Eingangswiderstand Spannungseingangca. 1 MΩ (± 1 V DC ... ± 100 V DC)
Eingangswiderstand Stromeingangca. 10 Ω (± 10 mA DC ... ± 100 mA DC)

Ausgangsdaten

Anzahl der Ausgänge1
Konfigurierbar/Programmierbarja, umschaltbar
Ausgangssignal Spannung0 V ... 10 V (konfigurierbar über DIP-Schalter)
0 V ... 5 V
2 V ... 10 V
1 V ... 5 V
-10 V ... 10 V
-5 V ... 5 V
0 V ... 2,5 V
0,5 V ... 2,5 V
-2,5 V ... 2,5 V
Ausgangssignal Strom0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 20 mA (andere Einstellung bei Bestellung angeben)
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-20 mA ... 20 mA
Bürde/Ausgangslast Spannungsausgang≥ 1 kΩ (10 V)
Bürde/Ausgangslast Stromausgang≤ 600 Ω (20 mA; aktiv)
passiv: ≤ (UB-2 V) / Ioutmax
Ripple< 10 mVeff

Versorgung

Versorgungsspannungsbereich12 V DC ... 24 V DC (-20 % / +25 %)

Anschlussdaten

AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Abisolierlänge8 mm

Allgemein

Anzahl der Kanäle1
Übertragungsfehler maximal≤ 0,1 % (vom Endwert abgeglichen)
Temperaturkoeffizient maximal0,0075 %/K
Grenzfrequenz (3 dB)10 kHz (umschaltbar 30 Hz)
Abgleich Zero± 4 %
Abgleich Span± 4 %
Sprungantwort (10-90%)35 µs (bei 10 kHz)
11 ms (bei 30 Hz)
SchutzbeschaltungTransientenschutz
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung300 V AC
Prüfspannung Eingang/Ausgang/Versorgung2,5 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
Farbegrau
Material GehäusePA 6.6-FR
Einbaulagebeliebig
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA / KanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Schifffahrt-ZertifikatDNV GL TAA000020C

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA / KanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCA
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
