PHOENIX_CONTACTSchnittstelleVIP-2/SC/FLK50/PLC 2315227 PHOENIX CONTACT Passivmodul

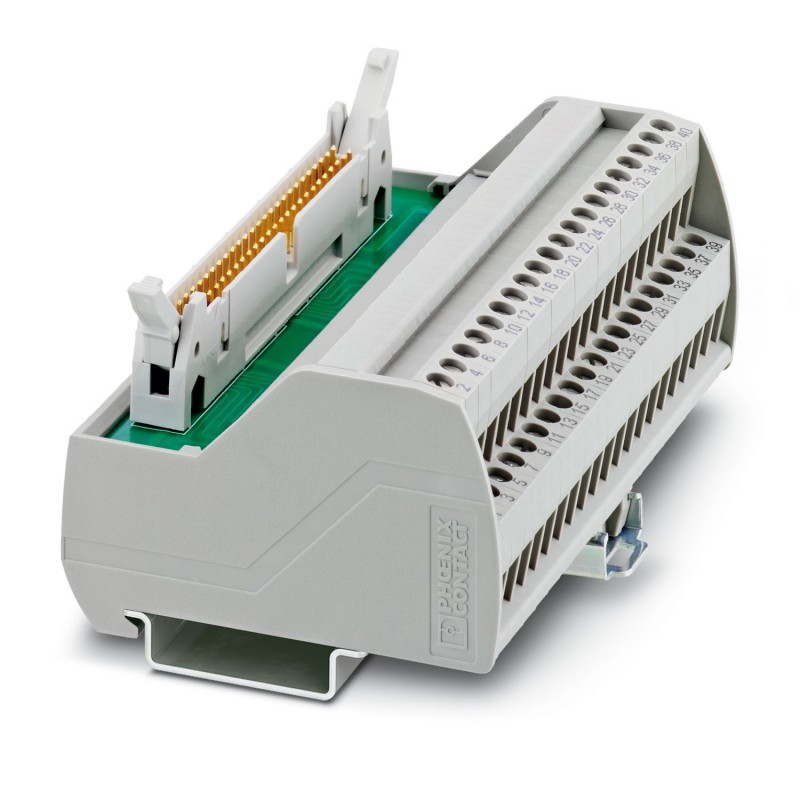

PHOENIX_CONTACT VIP-2/SC/FLK50/PLC 2315227 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VIP-2/SC/FLK50/PLC 2315227 PHOENIX CONTACT Passivmodul

Artikel-Nr.: VIP-2/SC/FLK50/PLC

Code: 2315227

Hersteller: PHOENIX_CONTACT

Beschreibung:

Passivmodul
VARIOFACE Verbindungsmodul, für 32 Kanäle
VARIOFACE-Übergabemodul, für 32 Kanäle

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 79,67 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypÜbergabemodul
ProduktfamilieVARIOFACE Professional
Polzahl50
Anzahl der Kanäle32
Datenpflegestand
Artikelrevision08
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Max. zulässige Betriebsspannung25 V AC
60 V DC
Max. Strombelastbarkeit je Zweig1 A
Summenstrom Spannungseinspeisung maximal2 A (pro Byte)
Bemessungsstoßspannung0,6 kV
Unterstützte Steuerung SIEMENS ET 200SP HA
Passender Terminalblock6DL1193-6TP00-0BH1
6DL1193-6TP00-0DH1
6DL1193-6TP00-0BM1
6DL1193-6TP00-0DM1
Passendes Peripherie Modul6DL1131-6BL00-0PH1 (Terminal Block H1/M1)
6DL1132-6BL00-0PH1 (Terminal Block H1/M1)
Unterstützte Steuerung SIEMENS S7-1500
Passende I/O-Karte6ES7521-1BL00-0AB0
6ES7521-1BL10-0AA0
6ES7522-1BL00-0AB0
6ES7522-1BL01-0AB0
6ES7522-1BL10-0AA0
6ES7523-1BL00-0AA0
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte1756-IA16I
1756-IB16D
1756-IB16I
1756-IB32
1756-IH16I
1756-OB32
1756-IF8
1756-IF16
1756-HSC
1756-M02AE
1756-IF8H
Unterstützte Steuerung ALLEN-BRADLEY PLC 5
Passende I/O-Karte1771 IBN
1771 OBN
Unterstützte Steuerung GE-FANUC RX3i
Passende I/O-KarteIC694MDL754
IC694MDL660
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-KarteTC-IDD 321
TC-ODD 321
Unterstützte Steuerung MITSUBISHI MELSEC L
Passende I/O-KarteLX41C4
LX42C4
LY41NT1P
LY42NT1P
LY41PT1P
LY42PT1P
Unterstützte Steuerung MITSUBISHI MELSEC Q
Passende I/O-KarteQX41
QX41-S1
QX42
QX42-S1
QX71
QX72
QY41P
QY42P
QY71
QH42P
QX82
QX82-S1
QY82P
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-KarteDDI 353
DDI 841
DAI 453
DDO 353
Anschlussdaten
Feldebene
Anschluss gemäß NormIEC / EN
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM 3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Steuerungsebene
AnschlussartIDC/FLK-Stiftleiste
Anzahl der Anschlüsse1
Polzahl50
Rastermaß2,54 mm
Signalisierung
Statusanzeigenein
Statusanzeige vorhandenNein
Maße
Artikelabmessungen
Breite106,1 mm
Höhe65,5 mm
Tiefe56 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0
Isolierstofftyp GehäusePolyamid PA unverstärkt
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
Normen und Bestimmungen
Normen/BestimmungenIEC 60664
DIN EN 50178
Montage
MontageartTragschienenmontage
Einbaulagebeliebig
Hinweise
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2315227 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertSchraubanschluss
MerkmalsnameAusführung elektrischer Anschluss, steuerseitig (EF008549)
MerkmalswertFlachstecker
MerkmalsnamePolzahl (EF001391)
Merkmalswert50
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert25 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert1 A
MerkmalsnameTiefe (EF000049)
Merkmalswert56 mm
MerkmalsnameBreite (EF000008)
Merkmalswert106.1 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert65.5 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35
