PHOENIX_CONTACTSchnittstelleUM 45- 2FLK14/ZFKDS/S7 2965156 PHOENIX CONTACT Passivmodul

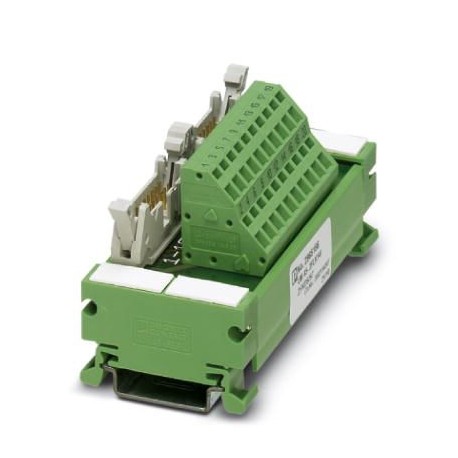

PHOENIX_CONTACT UM 45-2FLK14/ZFKDS/S7 2965156 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UM 45- 2FLK14/ZFKDS/S7 2965156 PHOENIX CONTACT Passivmodul

Artikel-Nr.: UM 45-2FLK14/ZFKDS/S7

Code: 2965156

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Passivmodul
VARIOFACE Verbindungsmodul für Siemens SIMATIC® S7-300, für bis zu 16 Kanäle mit SIMATIC-spezifischer® Markierung (1 - 20), Federanschluss, Modulbreite: 98 mm

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 95,13 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2965156
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
KatalogseiteSeite 253 (IF-2011)
GTIN4017918126360
Gewicht pro Stück (exklusive Verpackung)109,900 g
Gewicht pro Stück (inklusive Verpackung)109,900 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Maße

Breite98 mm
Höhe45 mm
Tiefe50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Allgemein

Max. zul. Betriebsspannung60 V DC
Max. zulässiger Strom (pro Zweig)1 A
Max. zulässiger Strom (separate Spannungsversorgung)max. 3 A (/Byte)
Polzahl14
StatusanzeigeNein
Einbaulagebeliebig
SchutzartIP00

Anschlussdaten Anschluss 1

Benennung AnschlussFeldebene
AnschlussartZugfederanschluss
Abisolierlänge6 mm
Leiterquerschnitt starr0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG26 ... 14

Anschlussdaten Anschluss 2

Benennung AnschlussSteuerungsebene
AnschlussartIDC/FLK-Stiftleiste
Anzahl der Anschlüsse2
Polzahl14

Unterstützte Steuerung

SteuerungGE-FANUC 90-30
- passende I/O-KarteIC693 MDL732
IC693 MDL733
IC693 MDL740
IC693 MDL741
IC693 MDL742
IC693 ALG220
IC693 ALG221
IC693 ALG222
IC693 ALG223
IC693 ALG390
IC693 ALG391
IC693 ALG392
IC693 ALG442
SteuerungSIEMENS S7-300 / ET 200 M
- passende I/O-KarteCPU 312C
CPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BH50-0AA0
6ES7 321-7BH01-0AB0
6ES7 321-1BH02-0AA0
6ES7 321-1BL00-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-1BL00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7KF02-0AB0
6ES7 331-7KB02-0AB0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 332-5HD01-0AB0
6ES7 332-5HB01-0AB0
6ES7 332-7ND02-0AB0
6ES7 334-0CE01-0AA0
6ES7 334-0KE00-0AB0
6ES7 335-7HG01-0AB0
6ES7 335-7HG01-0AB0
6ES7 338-4BC01-0AB0
6ES7 350-1AH03-0AE0
6ES7 350-2AH01-0AE0
6ES7 351-1AH01-0AE0
6ES7 352-1AH02-0AE0
6ES7 353-1AH01-0AE0
6ES7 354-1AH01-0AE0
6ES7 355-0VH10-0AE0
6ES7 355-1VH10-0AE0
6ES7 357-4AH01-0AE0
6ES7 321-7BH01-0AB0
6ES7 331-7HF01-0AB0
6ES7 321-1BH10-0AA0
6ES7 322-1BH10-0AA0
CPU 313C
CPU 313C-2PtP
6ES7 336-4GE00-0AB0

Normen und Bestimmungen

Normen/BestimmungenIEC 60664
DIN EN 50178
Bemessungsisolationsspannung63 V
Bemessungsstoßspannung0,6 kV
IsolierungFunktionsisolierung
Verschmutzungsgrad2
ÜberspannungskategorieII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2965156 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertFederzuganschluss
MerkmalsnameAusführung elektrischer Anschluss, steuerseitig (EF008549)
MerkmalswertFlachstecker
MerkmalsnamePolzahl (EF001391)
Merkmalswert14
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert60 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert1 A
MerkmalsnameTiefe (EF000049)
Merkmalswert50 mm
MerkmalsnameBreite (EF000008)
Merkmalswert98 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert45 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-2965156-UM 45- 2FLK14/ZFKDS/S7
112 Kbytes
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE
28 Mbytes
