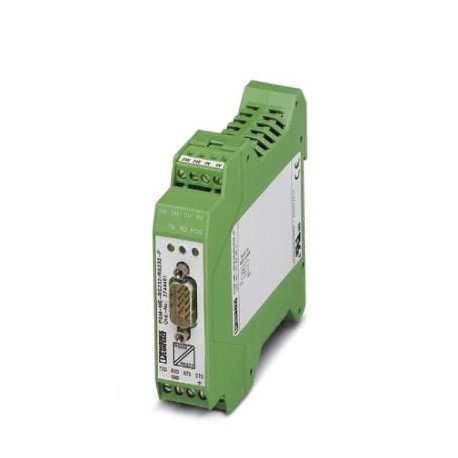

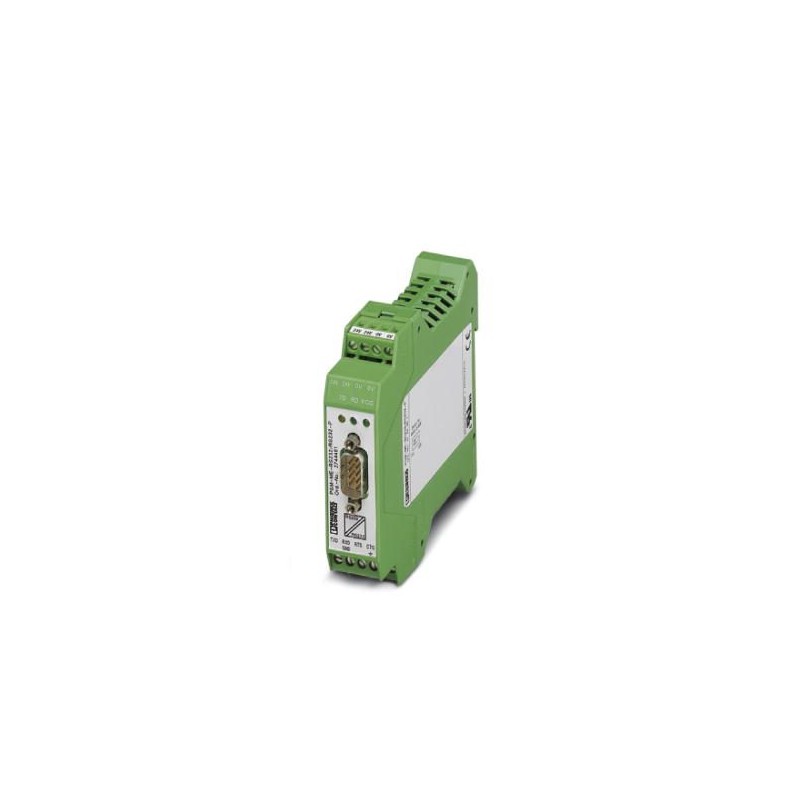

PSM-ME-RS232/RS232-P 2744461 PHOENIX CONTACT Schnittstellenumsetzer Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSM-ME-RS232/RS232-P 2744461 PHOENIX CONTACT Schnittstellenumsetzer

PSM-ME-RS232/RS232-P

2744461

PHOENIX_CONTACT

Schnittstellenumsetzer

Interface-Konverter, zur galvanischen Trennung von RS-232 (V.24) Schnittstellen, 4 Kanäle, für Hutschienenmontage

Mehr Infos


Industriesteuerungen SPS > SPS-Kommunikations-Modul

Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $539.04
Stückpreis: $539.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2744461
Verpackungseinheit1 STK
VerkaufsschlüsselM1 - Kommunikationstechn.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 322 (C-6-2017)
GTIN4017918188795
Gewicht pro Stück (exklusive Verpackung)123,180 g
Gewicht pro Stück (inklusive Verpackung)184,000 g
Zolltarifnummer85176200
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Maßzeichnung
BildunterschriftSchmale Bauform
Breite22,5 mm
Höhe99 mm
Tiefe118,6 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)0 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Höhenlage5000 m (Einschränkung siehe Herstellererklärung)
SchutzartIP20
StörfestigkeitEN 61000-6-2:2005

Allgemein

Übertragungskanäle4 (2/2), RxD, TxD, RTS, CTS; vollduplex
Bitverzögerung< 3 µs
Bitverzerrung< 5 %
Galvanische TrennungVCC // RS-232 (A) // RS-232 (B)
Prüfspannung Datenschnittstellen2 kV AC
Prüfspannung Datenschnittstelle/Versorgung2 kV AC
2 kVeff(50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörabstrahlungEN 61000-6-3
Nettogewicht123,18 g
Material GehäusePA
Farbegrün
MTBF2263 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
438 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag))
KonformitätCE-konform
UL, USA / Kanada508 Recognized
Class I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4
Class I, Zone 2, Ex nA IIC T4 Gc X

Versorgung

Versorgungsnennspannung24 V AC/DC ±20 %
Versorgungsspannungsbereich19,2 V AC/DC ... 28,8 V AC/DC
Stromaufnahme typisch40 mA (24 V DC)
SchutzbeschaltungÜberspannungsschutz Suppressordiode

Serielle Schnittstelle

Schnittstelle 1RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1
AnschlussartD-SUB-9-Stecker
Übertragungslänge15 m (Twisted-Pair, geschirmt)
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max13
PinbelegungDTE/DCE Umschaltung per Schalter
Unterstützte Protokolleprotokolltransparent
Serielle Übertragungsrate115,2 kBit/s
Schnittstelle 2RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1
AnschlussartSteckbarer Schraubanschluss
Übertragungslänge15 m (Twisted-Pair, geschirmt)
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max13

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörabstrahlungEN 61000-6-3
StörfestigkeitEN 61000-6-2:2005
Anschluss gemäß NormCUL
Normen/BestimmungenEN 61000-4-2
Kontaktentladung± 6 kV (Prüfschärfegrad 3)
Normen/BestimmungenEN 61000-4-3
FrequenzbereichPrüfschärfegrad 3
Normen/BestimmungenEN 61000-4-4
BemerkungKriterium B
Normen/BestimmungenEN 61000-4-5
Signal± 2 kV (12 Ω)
Normen/BestimmungenEN 55011
EN 61000-4-6
KonformitätCE-konform
UL, USA / Kanada508 Recognized
Class I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4
Class I, Zone 2, Ex nA IIC T4 Gc X
DNV GL-TemperatureB
DNV GL-HumidityA
DNV GL-VibrationA
DNV GL-EMCB
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board
SchadgastestISA-S71.04-1985 G3 Harsh Group A
Zulassung SchiffbauDNV GL

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen


ETIM for 2744461 Industriesteuerungen SPS (EC001423)
Merkmal Wert
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) Nein
Unterstützt Protokoll für EtherCAT (EF017564) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Funkstandard Bluetooth (EF007178) Nein
Funkstandard WLAN 802.11 (EF007179) Nein
Funkstandard GPRS (EF008523) Nein
Funkstandard GSM (EF008524) Nein
Funkstandard UMTS (EF008525) Nein
IO-Link Master (EF007298) Nein
Redundanzfähigkeit (EF003156) Nein
Mit Potentialtrennung (EF003272) Nein
SIL nach IEC 61508 (EF009889) ohne
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 22.5 mm
Höhe (EF000040) 99 mm
Tiefe (EF000049) 118.6 mm
