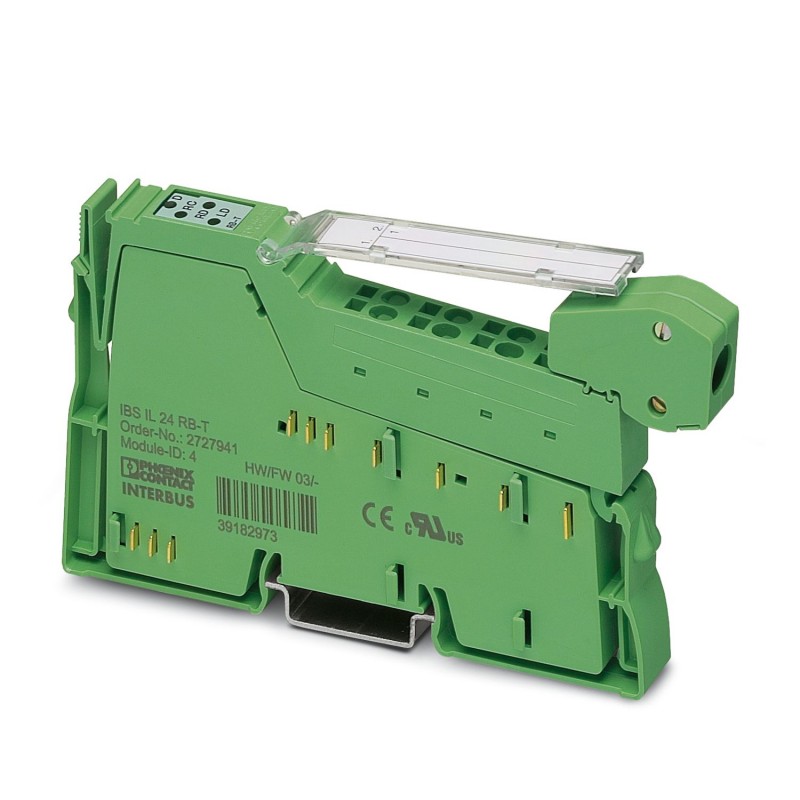

PHOENIX_CONTACT IBS IL 24 RB-T-2MBD-PAC 2861962 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IBS IL 24 RB-T-2MBD-PAC 2861962 PHOENIX CONTACT Abzweigklemme

Artikel-Nr.: IBS IL 24 RB-T-2MBD-PAC

Code: 2861962

Hersteller: PHOENIX_CONTACT

Beschreibung:

Abzweigklemme
INTERBUS Abzweigklemme, 2MBD, mit Zubehör, mit Fernbusschalter, 24 V DC
Inline, Branch-Terminal, INTERBUS, Inline-Shield-Stecker, mit entfernter Bus-Branch, Übertragungsgeschwindigkeit im lokalen Bus: 2 Mbit/s, Schutzgrad: IP20, einschließlich Inline-Stecker und Markierungsfeld

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
  • PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 196,47 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2861962
Verpackungseinheit1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 248 (AX-2009)
GTIN4017918974626
Gewicht pro Stück (exklusive Verpackung)67,000 g
Gewicht pro Stück (inklusive Verpackung)97,700 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Hinweis

Nutzungsbeschränkung1

Maße

Maßzeichnung
Breite12,2 mm
Höhe135 mm
Tiefe71,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Schnittstellen

BenennungINTERBUS
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit2 MBit/s
BenennungINTERBUS
AnschlussartInline-Schirmstecker
Übertragungsgeschwindigkeit2 MBit/s
ÜbertragungsphysikRS-485
BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
ÜbertragungsphysikKupfer

Inline Potenziale

BenennungVersorgung der Analogmodule (UANA)
Versorgungsspannung24 V DC (über Potenzialrangierer)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahmetyp. 29 mA

Allgemein

MontageartTragschiene
Nettogewicht67 g
Hinweis zu Gewichtsangabenmit Stecker

Potenzialtrennung

Prüfstrecke5-V-Versorgung ankommender Fernbus potenzialgetrennt zu 5-V-Versorgung weiterführender Fernbus 500 V AC 50 Hz 1 min.
5-V-Versorgung ankommender Fernbus potenzialgetrennt zu 7,5-V-Logik-, 24-V-Analog-, 24-V-Busklemmenversorgung, 5-V-Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min.
5-V-Versorgung ankommender Fernbus potenzialgetrennt zu 24-V-Haupt-, 24-V-Segmenteinspeisung 500 V AC 50 Hz 1 min.
5-V-Versorgung ankommender Fernbus/Funktionserde 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu 5-V-Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu 7,5-V-Logik-, 24-V-Analog-, 24-V-Busklemmenversorgung, 5-V-Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu 24-V-Haupt-, 24-V-Segmenteinspeisung 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu Funktionserde 500 V AC 50 Hz 1 min.
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5 V-Logikversorgung Abzweigklemme potenzialgetrennt zu 5-V-Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min.
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5 V-Logikversorgung Abzweigklemme potenzialgetrennt zu 5-V-Versorgug weiterführender Fernbus 500 V AC 50 Hz 1 min.
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5 V-Logikversorgung Abzweigklemme potenzialgetrennt zu 24-V-Haupt-, 24-V-Segmentversorgung 500 V AC 50 Hz 1 min.
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5 V-Logikversorgung Abzweigklemme potenzialgetrennt zu Funktionserde 500 V AC 50 Hz 1 min.
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu 5-V-Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min.
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu 5-V-Versorgung weiterführender Fernbus 500 V AC 50 Hz 1 min.
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu 7,5-V-Logik-, 24-V-Analog, 24-V-Busklemmenversorgung, 5-V-Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min.
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu Funktionserde 500 V AC 50 Hz 1 min.

Normen und Bestimmungen

SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2861962 Industriesteuerungen SPS (EC001604)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert24 V
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameMit Potentialtrennung (EF003272)
MerkmalswertJa
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert12.15 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert136.04 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert70.51 mm
