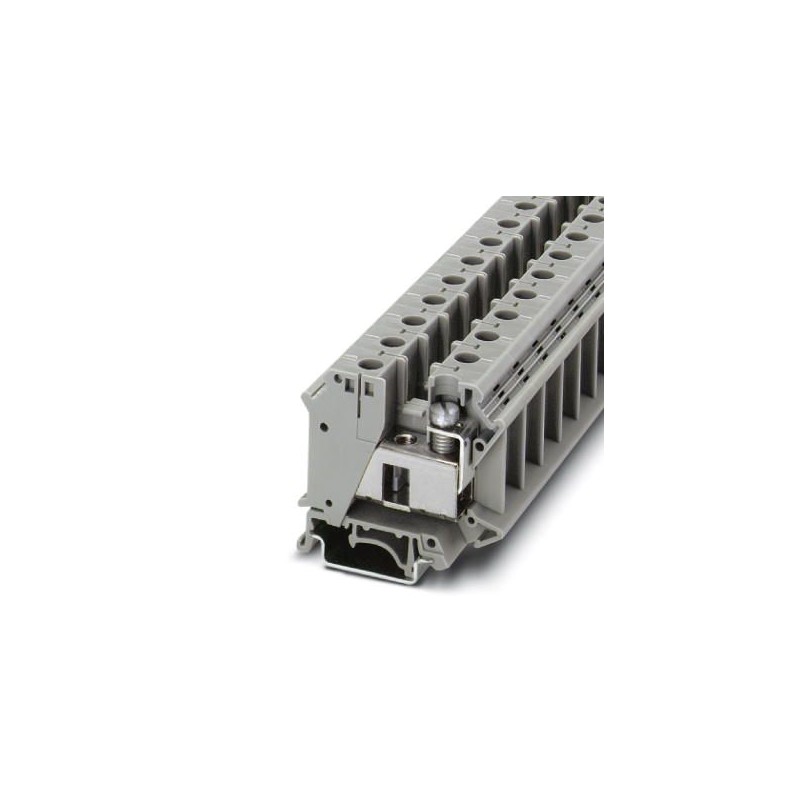

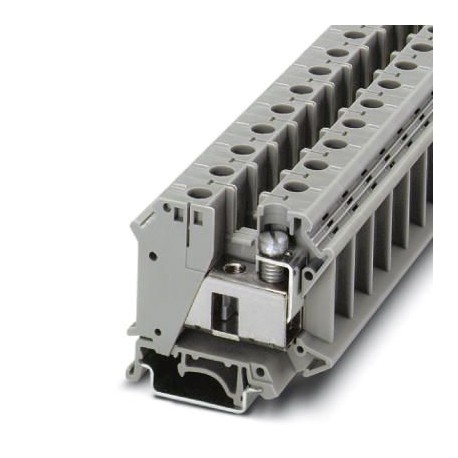

UTI 35 3074088 PHOENIX CONTACT Installationsklemme
UTI 35
3074088
PHOENIX_CONTACT
Installationsklemme
Reihenklemmen > Installations-Etagenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3074088 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 255 (C-1-2017) |
| GTIN | 4046356347266 |
| Gewicht pro Stück (exklusive Verpackung) | 44,260 g |
| Gewicht pro Stück (inklusive Verpackung) | 46,103 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | CN (China) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Potenziale | 1 |
| Nennquerschnitt | 35 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Belastungsstrom maximal | 125 A (bei 35 mm² Leiterquerschnitt) |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 4,06 W |
| Belastungsstrom maximal | 125 A (bei 35 mm² Leiterquerschnitt) |
| Nennstrom IN | 125 A |
| Nennspannung UN | 800 V |
| Offene Seitenwand | Nein |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 3,5 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,75 mm² / 0,4 kg |
| 35 mm² / 6,8 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,75 mm² |
| Zugkraft Sollwert | 30 N |
| Zugprüfung Leiterquerschnitt | 35 mm² |
| Zugkraft Sollwert | 190 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 32/NS 35 |
| Sollwert | 10 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 35 mm² |
| Kurzzeitstrom | 4,2 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 115 °C |
Anschlussdaten
| Hinweis | Klemmstelle |
|---|---|
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M6 |
| Abisolierlänge | 16 mm |
| Anzugsdrehmoment min | 3,2 Nm |
| Anzugsdrehmoment max | 3,7 Nm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 0,75 mm² |
| Leiterquerschnitt starr max | 35 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 2 |
| Leiterquerschnitt flexibel min. | 0,75 mm² |
| Leiterquerschnitt flexibel max. | 35 mm² |
| Leiterquerschnitt flexibel AWG min | 18 |
| Leiterquerschnitt flexibel AWG max | 2 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 35 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 35 mm² |
| Leiterquerschnitt mit Einlegebrücke starr max | 35 mm² |
| Leiterquerschnitt mit Einlegebrücke flexibel max. | 35 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts starr max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 10 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3074088-UTI 35 | 133 Kbytes |
|
