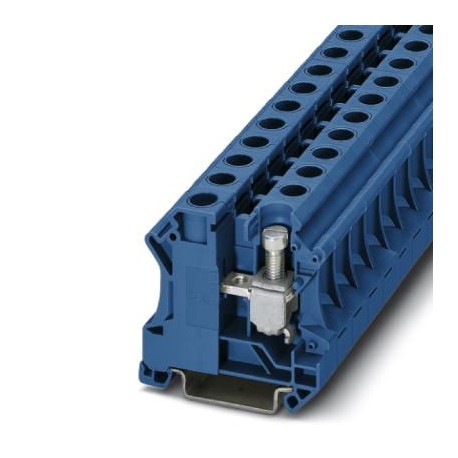

UTI 16 BU 3075728 PHOENIX CONTACT Installationsklemme, Spezial- und Mischan Anschluss, Querschnitt: 6 mm² 25.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UTI 16 BU 3075728 PHOENIX CONTACT Installationsklemme, Spezial- und Mischan Anschluss, Querschnitt: 6 mm² 25..

UTI 16 BU

3075728

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Installationsklemme, Spezial- und Mischan Anschluss, Querschnitt: 6 mm² - 25 mm², AWG: 10 - 4 Breite: 12,2 mm, Farbe: blau, Montageart: NS 35 / 7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+1,75 €
100+1,70 €
200+1,66 €
300+1,63 €
400+1,62 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Potenziale1
Nennquerschnitt16 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V2
Belastungsstrom maximal76 A (bei 16 mm² Leiterquerschnitt)
Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Belastungsstrom maximal76 A
Nennstrom IN76 A
Nennspannung UN400 V
Offene SeitenwandNein

Maße

Breite12,2 mm
Länge51 mm
Höhe49,90 mm
Höhe NS 35/7,550,5 mm
Höhe NS 35/1558 mm

Anschlussdaten

HinweisKlemmstelle
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min6 mm²
Leiterquerschnitt starr max25 mm²
Leiterquerschnitt AWG min10
Leiterquerschnitt AWG max4
Leiterquerschnitt flexibel min.6 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt flexibel AWG min10
Leiterquerschnitt flexibel AWG max3
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min6 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:16 mm²
2 Leiter gleichen Querschnitts starr min2,5 mm²
2 Leiter gleichen Querschnitts starr max10 mm²
2 Leiter gleichen Querschnitts flexibel min2,5 mm²
2 Leiter gleichen Querschnitts flexibel max6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min4 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max6 mm²
Abisolierlänge12 mm
SchraubengewindeM5
Anzugsdrehmoment min2,5 Nm
Anzugsdrehmoment max3 Nm

Normen und Bestimmungen

Anschluss gemäß NormIEC 60947-7-1
Brennbarkeitsklasse nach UL 94V2

[email protected]

[email protected] 4.027141120
[email protected] 4.127141120
[email protected] 5.027141120
[email protected] 5.127141120
[email protected] 6.027141120
[email protected] 7.027141120
[email protected] 8.027141125

ETIM

ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC001329

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3075728-UTI 16 BUEnglish101 KbytesPHOENIX CONTACT-3075728-UTI 16 BU
