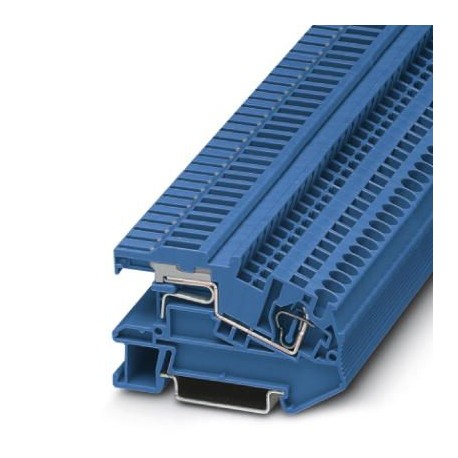

STN 4 3031979 PHOENIX CONTACT N-Trennklemme, Zugfederanschluss, Querschnitt: 0,08 mm² 6 mm², AWG: 28 10, Bre.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

STN 4 3031979 PHOENIX CONTACT N-Trennklemme, Zugfederanschluss, Querschnitt: 0,08 mm² 6 mm², AWG: 28 10, Bre..

STN 4

3031979

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

N-Trennklemme, Zugfederanschluss, Querschnitt: 0,08 mm² - 6 mm², AWG: 28 - 10, Breite: 6,2 mm, Farbe: blau, Montageart: NS 35/15, NS 35/7,5

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$2.25
100+$2.17
200+$2.10
300+$2.07
400+$2.05
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

HinweisMontagehinweis:Für die sichere Fixierung der N-Sammelschiene müssen Auflageböcke am Anfang und Ende jeder Klemmenleiste sowie bei längeren Klemmenleisten alle 20 cm gesetzt werden.
Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt4 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Belastungsstrom maximal36 A (bei 6 mm² Leiterquerschnitt)
Strombelastbarkeit der N-Sammelschiene140 A
Bemessungsstoßspannung4 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN32 A
Belastungsstrom maximal36 A (bei 6 mm² Leiterquerschnitt)
Nennspannung UN250 V
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert4,8 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,5 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,08 mm² / 0,1 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,08 mm²
Zugkraft Sollwert5 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Zugprüfung Leiterquerschnitt6 mm²
Zugkraft Sollwert80 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt4 mm²
Kurzzeitstrom0,48 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt6 mm²
Kurzzeitstrom0,72 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite6,2 mm
Länge66 mm
Höhe NS 35/7,543 mm
Höhe NS 35/1550,5 mm

Anschlussdaten

Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
AnschlussartZugfederanschluss
Abisolierlänge10 mm
LehrdornA4

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-3031979-STN 4 English 105 Kbytes PHOENIX CONTACT-3031979-STN 4
