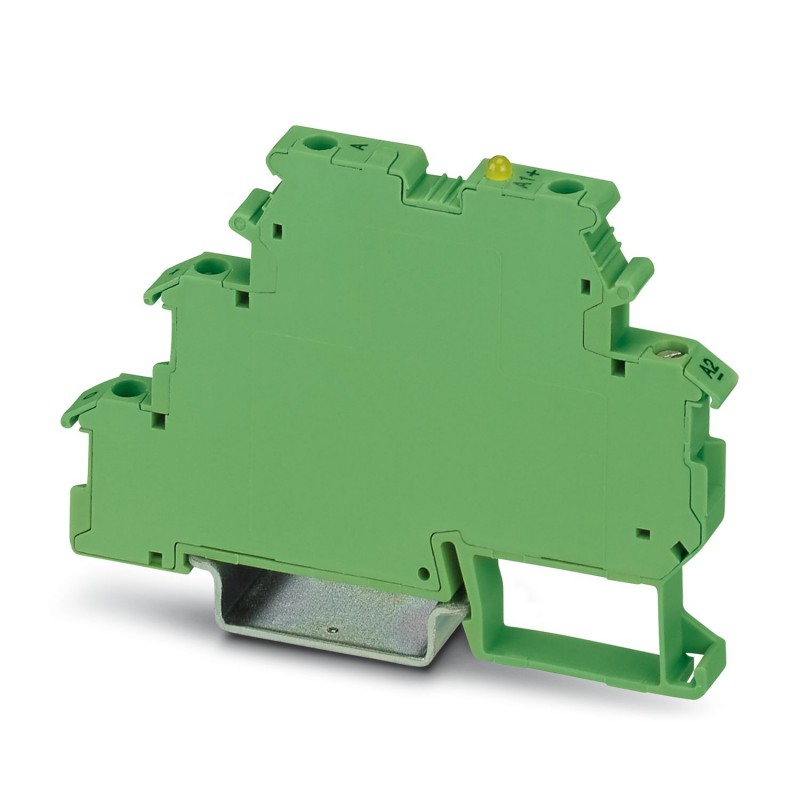

DEK-OE- 24DC/ 48DC/100 2940207 PHOENIX CONTACT Solid-State-Relaisklemme

Artikel-Nr.: DEK-OE-24DC/ 48DC/100

Code: 2940207

Hersteller: PHOENIX_CONTACT

Beschreibung:

Solid-State-Relaisklemme
Eingang Halbleiterrelaisklemme, Eingang: 24 V DC, Ausgang: 3-48 V DC/100 mA, Anschlussbreite 6,2 mm
Eingangs-Halbleiterrelais-Klemmenblock, Eingang: 24 V DC, Ausgangs: 3 - 48 V DC/100 mA, Klemmenblockbreite: 6,2 mm

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 36,07 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2940207
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 440 (C-5-2017)
GTIN4017918079901
Gewicht pro Stück (exklusive Verpackung)20,530 g
Gewicht pro Stück (inklusive Verpackung)20,530 g
Zolltarifnummer85364190
HerkunftslandCN (China)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe56 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Eingangsspannungsbereich19,2 V DC ... 28,8 V DC
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN7 mA
Einschaltzeit typisch20 µs
Ausschaltzeit typisch200 µs
BetriebsspannungsanzeigeLED grün
SchutzbenennungVerpolschutz
Übertragungsfrequenz300 Hz
Verlustleistung bei Nennbedingung10 mW

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 48 V DC
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 0,9 V
Ausgangsschaltung2-Leiter massefrei, 3-Leiter massegebunden
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilVerpolschutzdiode
Freilaufdiode
Ausgangswiderstandca. 22 kΩ (bei 3-Leiterbetrieb)

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Anzugsdrehmoment0,5 Nm

Anschlussdaten Ausgangsseite

Benennung AnschlussAusgangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Anzugsdrehmoment0,5 Nm

Allgemein

Art des HinweisesHinweis zur Anwendung
HinweisVerwendung von Brücken EB 80-DIK... in den DEK-Klemmen: Aufgrund möglicher (geringer) Ausdehnung des DEK-Gehäuses durch Feuchtigkeitsaufnahme aus der umgebenden Luft sowie einem ungünstigem Toleranzspiel zwischen einer größeren Anzahl von DEK-Klemmen und der EB 80-DIK...-Brücke wird empfohlen, bei Verwendung der Brücken EB 80-DIK... diese nach etwa 10 bis 12 DEK-Klemmen zu trennen und an der Stelle eine Drahtbrücke zur jeweils nächsten DEK-Klemme einzusetzen.
Prüfspannung Eingang/Ausgang2,5 kV AC
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
Verschmutzungsgrad2
ÜberspannungskategorieIII

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2940207 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert19.2 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert3 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert0.1 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
