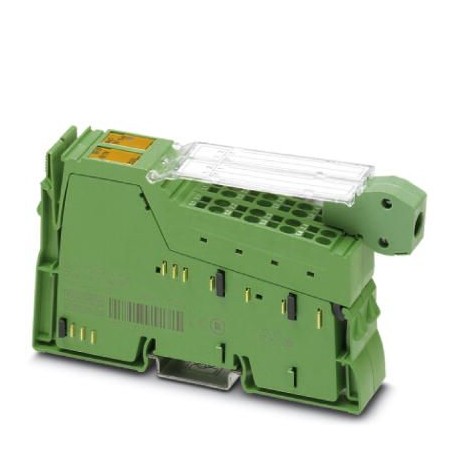

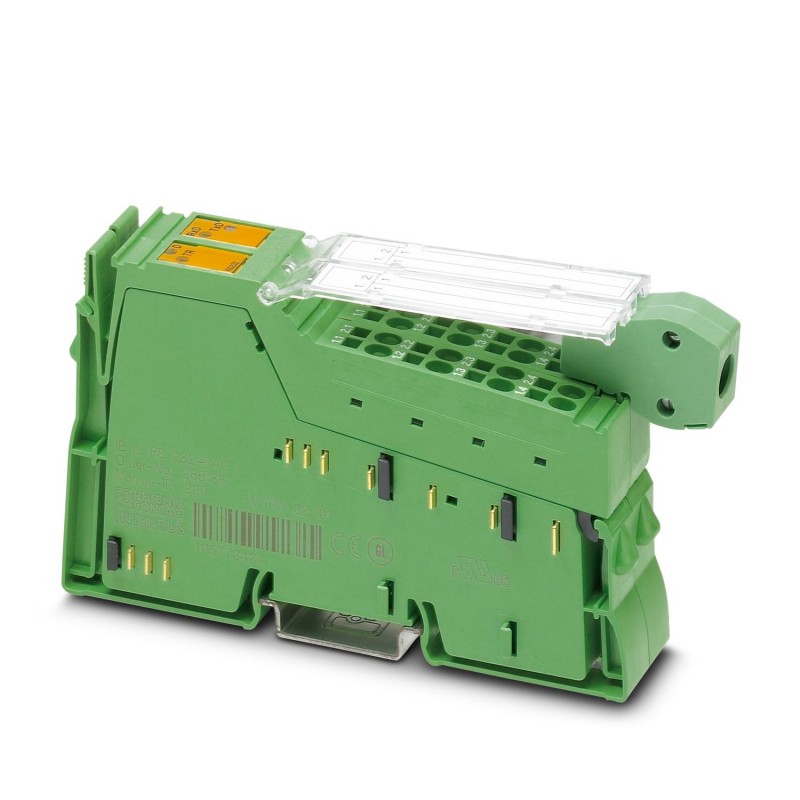

IB IL RS 232-2MBD-PAC 2862084 PHOENIX CONTACT Inline RS-232-Funktionsklemme, zur seriellen Datenübertragung,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL RS 232-2MBD-PAC 2862084 PHOENIX CONTACT Inline RS-232-Funktionsklemme, zur seriellen Datenübertragung,..

IB IL RS 232-2MBD-PAC

2862084

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline RS-232-Funktionsklemme, zur seriellen Datenübertragung, komplett mit Zubehör (Anschlussstecker und Beschriftungsfeld), 1 serieller Ein- und Ausgabekanal in RS-232-Ausführung

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

I/O-Systeme. Connectors - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Preisen: 254,69 €
Zusätzliche Rabatte für registrierte Kunden.

Menge Preis
1+254,69 €
2+248,45 €
3+245,36 €
4+243,61 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite24,4 mm
Höhe136,8 mm
Tiefe71,5 mm

Allgemein

Anzahl der Stecker2
Farbegrün
Gewicht135 g
MontageartTragschiene
Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)75 % ... 85 % (im Bereich von -25 °C ... +55 °C sind geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit (> 85 %) zu treffen)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)75 % ... 85 % (Eine leichte Betauung von kurzer Dauer darf gelegentlich am Außengehäuse auftreten, z. B. wenn die Klemme von einem Fahrzeug in einen geschlossenen Raum gebracht wird.)
SchutzartIP20
SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Schnittstellen

SchnittstelleInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit2 MBit/s
SchnittstelleSerielle RS-232
AnschlussartZugfederanschluss
Übertragungsgeschwindigkeit110 Bit/s ... 38400 Bit/s (konfigurierbar)
Eingangspuffer4 kByte
Ausgangspuffer1 kByte
Datenbits7 oder 8
Stopp-Bits1 oder 2

Versorgung

Stromaufnahme typisch165 mA
Peripheriespannung24 V DC (über Potenzialrangierer)
Peripheriespannungsbereich19,2 V DC ... 30 V DC

Serieller Ein-/Ausgabekanal

ParitätEven, Odd oder No Parity
ÜbertragungsartTransparent-Mode, Ende-Ende-Mode, Wechselpuffer-Mode, 3964R, XON/XOFF

Inline Potenziale

Logikspannung UL7,5 V (über Potenzialrangierer)
Stromaufnahme aus ULtyp. 165 mA
max. 225 mA (alle Anschlüsse der seriellen Schnittstelle kurzgeschlossen)

Potenzialtrennung

Prüfstrecke5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min.
RS-232-Schnittstelle / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min.
RS-232-Schnittstelle / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
RS-232-Schnittstelle / Funktionserde 500 V AC/DC 50 Hz 1 min.
7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
7,5-V-Versorgung (Buslogik) / Funktionserde 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min.

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2862084-IB IL RS 232-2MBD-PAC English 135 Kbytes PHOENIX CONTACT-2862084-IB IL RS 232-2MBD-PAC
