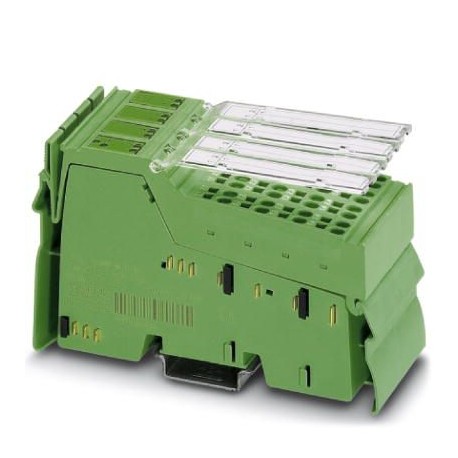

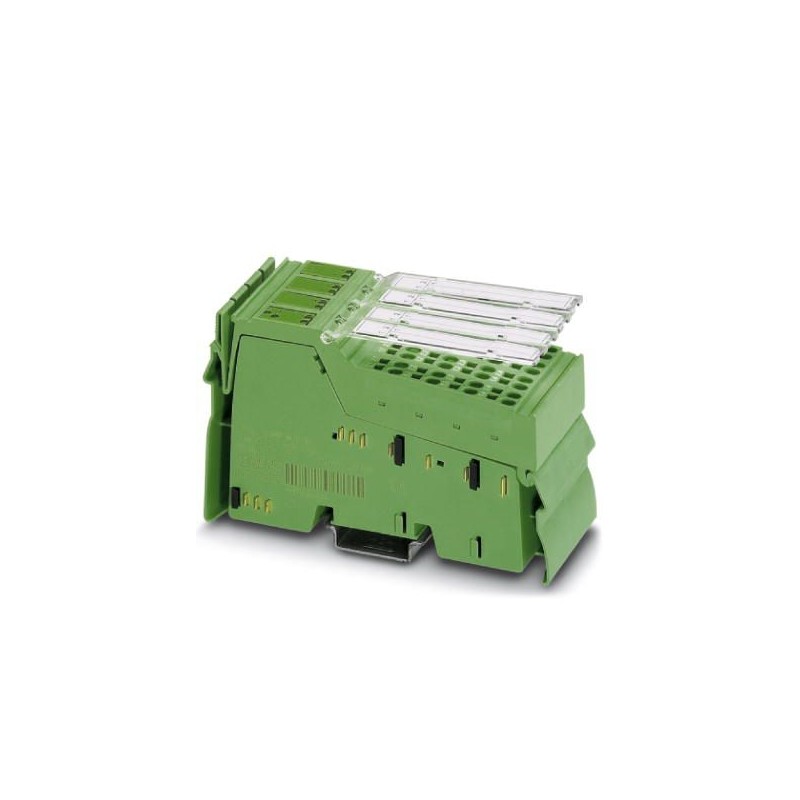

IB IL TEMP 4/8 RTD-EF-XC-PAC 2701218 PHOENIX CONTACT Inline-Klemme
IB IL TEMP 4/8 RTD-EF-XC-PAC
2701218
PHOENIX_CONTACT
Inline-Klemme
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701218 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 165 (C-6-2017) |
| GTIN | 4046356728836 |
| Gewicht pro Stück (exklusive Verpackung) | 190,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 222,000 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 190 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Betriebsart | Prozessdatenbetrieb mit 5 Worten / 1 Wort PCP |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | typ. 95 mA |
| max. 120 mA | |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 6 mA |
| max. 15 mA | |
| Leistungsaufnahme | typ. 0,85 W |
Analoge Eingänge
| Anzahl der Eingänge | 8 |
|---|---|
| Benennung Eingang | Analoge RTD-Eingänge |
| Beschreibung des Eingangs | Eingang für resistive Temperatursensoren |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 4-Leiter |
| Verwendbare Sensortypen (RTD) | Pt-, Ni-, KTY-, Cu-Sensoren, lineare Widerstände |
| Widerstandsbereich linear | 0 Ω ... 500 Ω |
| 0 Ω ... 5 kΩ | |
| 0 Ω ... 30 kΩ | |
| Messprinzip | Sigma-Delta-Verfahren |
| Messwertdarstellung | 16 Bit (15 Bit + Vorzeichen) |
| Auflösung A/D | 24 Bit |
| Prozessdaten-Update | 1,8 s (betriebsart-abhängig bis 3,3 s möglich) |
| Datenformate | IB IL, S7-kompatibel |
Potenzialtrennung
| Prüfstrecke | 7,5-V-Versorgung (Buslogik), 24-V-Versorgung UANA / Peripherie 500 V AC 50 Hz 1 min. |
|---|---|
| 7,5-V-Versorgung (Buslogik), 24-V-Versorgung UANA / Funktionserde 500 V AC 50 Hz 1 min. | |
| Peripherie / Funktionserde 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701218-IB IL TEMP 4/8 RTD-EF-XC-PAC | 129 Kbytes |
|
